DIN69871标准锥柄水电连接接头结构

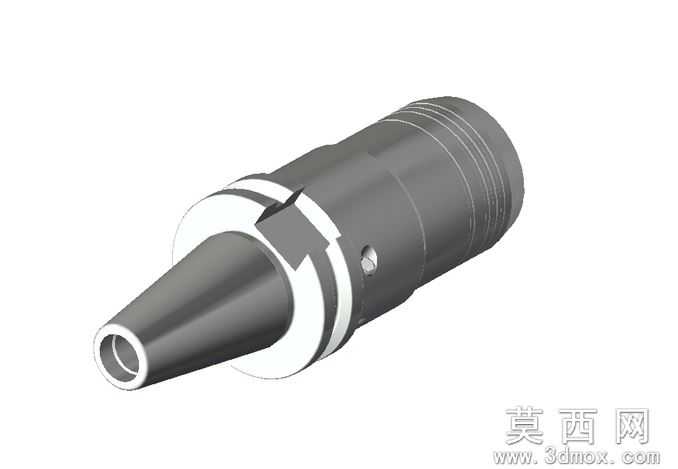

本作品为遵循DIN69871标准的20X90规格锥柄水电连接接头三维建模成果，建模过程严格参照德标锥柄的尺寸公差要求，先通过草图绘制锥度1:20的锥头基准轮廓，利用旋转凸台命令生成主体锥身基础结构，再依次构建尾部的环形密封槽、侧面定位销孔以及外圆周的防滑滚纹结构。建模阶段对锥面的配合公差做了参数化约束，保证锥头与对应主轴接口的贴合度符合工业使用要求，所有倒角、退刀槽的尺寸均按照机械加工工艺规范设置，避免出现无法加工的尖锐结构。材质渲染部分，主体采用哑光深灰硬质合金材质表现，还原金属加工件的磨砂质感，环形密封槽位置赋予白色聚四氟乙烯密封材质，通过调整材质的粗糙度、反光度参数，清晰区分金属主体与密封件的材质差异，侧面定位销孔做了内凹的金属光泽处理，突出结构的细节层次。结构设计上，锥头内部设置贯通式流体通道，满足水电集成输送的功能需求，尾部的多道环形槽用于安装密封圈，实现连接后的流体密封效果，锥身靠近尾部的位置设置的定位销孔，用于安装时的周向定位，防止接头工作过程中出现转动松脱，外圆周的细密滚纹结构用于提升手动安装时的摩擦力，方便操作人员快速拧紧对接。设计思路围绕工业场景下的水电同步连接需求，在遵循标准锥柄接口通用性的基础上，集成流体输送与定位密封功能，整体结构紧凑无冗余设计，所有结构特征均匹配实际加工与装配要求，可直接用于工装夹具配套、水电接驳模块的虚拟装配验证，也可作为标准件模型导入加工仿真场景，验证接头与配套设备的干涉情况，为实际生产装配提供精准的三维数据参考。
