简易拼装手掷滑翔机三维结构设计

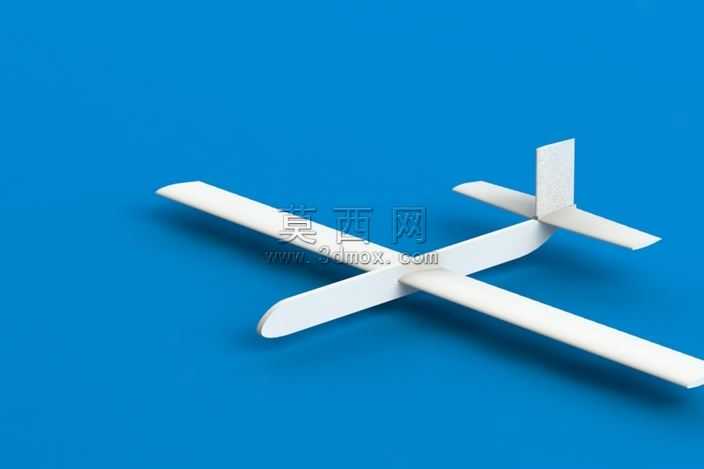

本作品为面向3D打印制作的简易手掷滑翔机结构设计，整体采用极简的平面拼接式结构方案，无需复杂的曲面建模与装配工序，适配桌面级FDM3D打印机的快速制作需求。建模阶段以SolidWorks为核心工具，采用草图驱动的实体建模方式，首先基于低速手掷滑翔机的气动基础原理，确定整机的翼展、机身长度、尾翼尺寸的基础比例：主翼采用平直矩形翼型，翼型截面为简化的平凸结构，在保证低速飞行升力的同时，最大限度降低建模与打印的难度；机身采用长条状矩形截面结构，预留与主翼、垂直尾翼、水平尾翼的拼接卡槽，所有卡槽的尺寸公差控制在0.2mm范围内，既保证零件拼接后的结构强度，又无需额外胶水粘接即可完成组装。材质设置上，针对3D打印常用的PLA塑料材质特性，将所有零件的壁厚统一设置为1.5mm，在保证零件韧性、避免飞行碰撞断裂的同时，减少打印耗材的消耗，缩短打印时长。渲染阶段采用纯色亮蓝色背景突出模型主体，赋予模型哑光白色PLA塑料材质，添加柔和的漫反射光照效果，清晰展现各零件的拼接位置与整体结构形态，还原实体打印后的真实视觉效果。结构设计上完全摒弃了传统航模复杂的翼肋、蒙皮、动力组件结构，全机仅包含机身、主翼、垂直尾翼、水平尾翼四个独立零件，所有零件均为平面拉伸结构，打印时无需添加支撑结构，打印完成后仅需将尾翼、主翼沿卡槽插入机身对应位置即可完成整机装配，整体重心设计在主翼前缘三分之一处，适配手掷滑翔的基本飞行要求，能够实现平稳的低速滑翔飞行。设计思路上以易制作、易组装、低成本为核心目标，简化所有非必要的结构细节，既适合作为3D打印入门的练习模型，也可作为青少年航空科普的简易教学道具，通过亲手打印、组装、调试的过程，直观理解固定翼滑翔机的基础气动原理与重心对飞行状态的影响，整体结构无尖锐边角，使用安全，拼装完成后即可直接进行手掷飞行体验。
