立式多工位搅拌反应实验装置结构设计

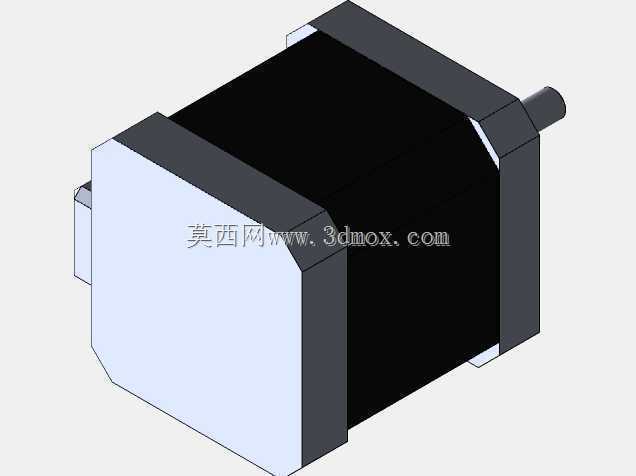

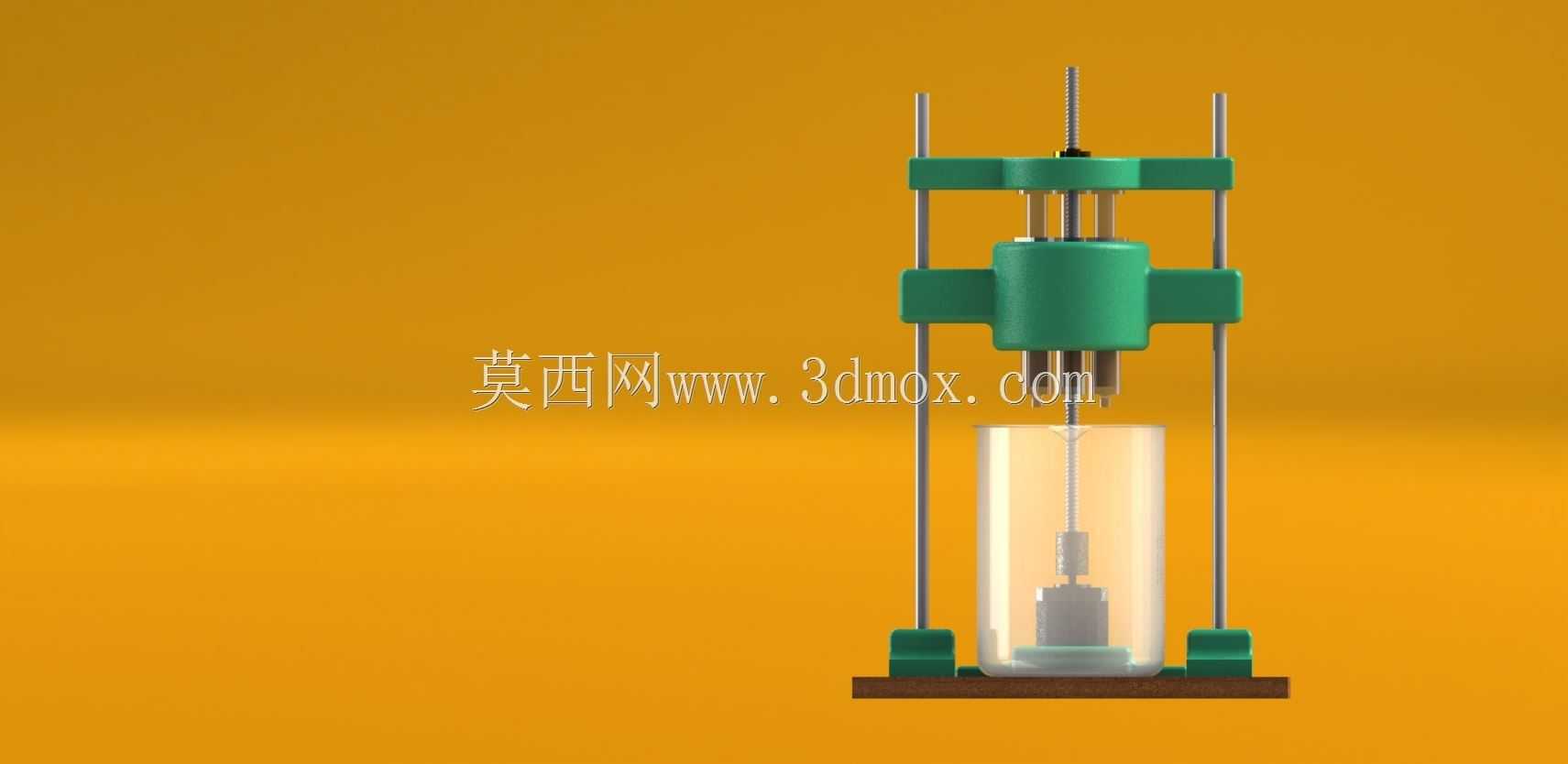

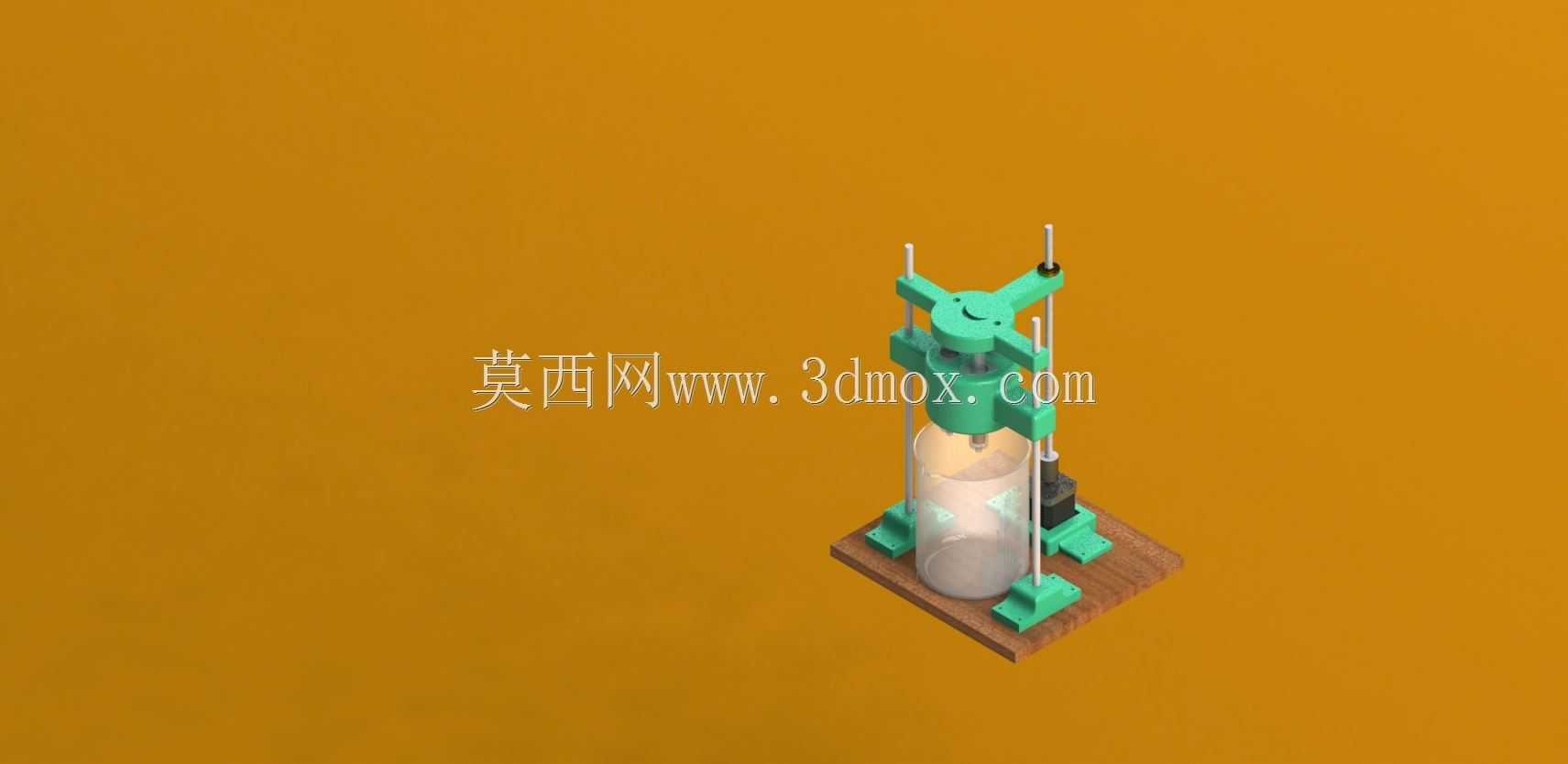

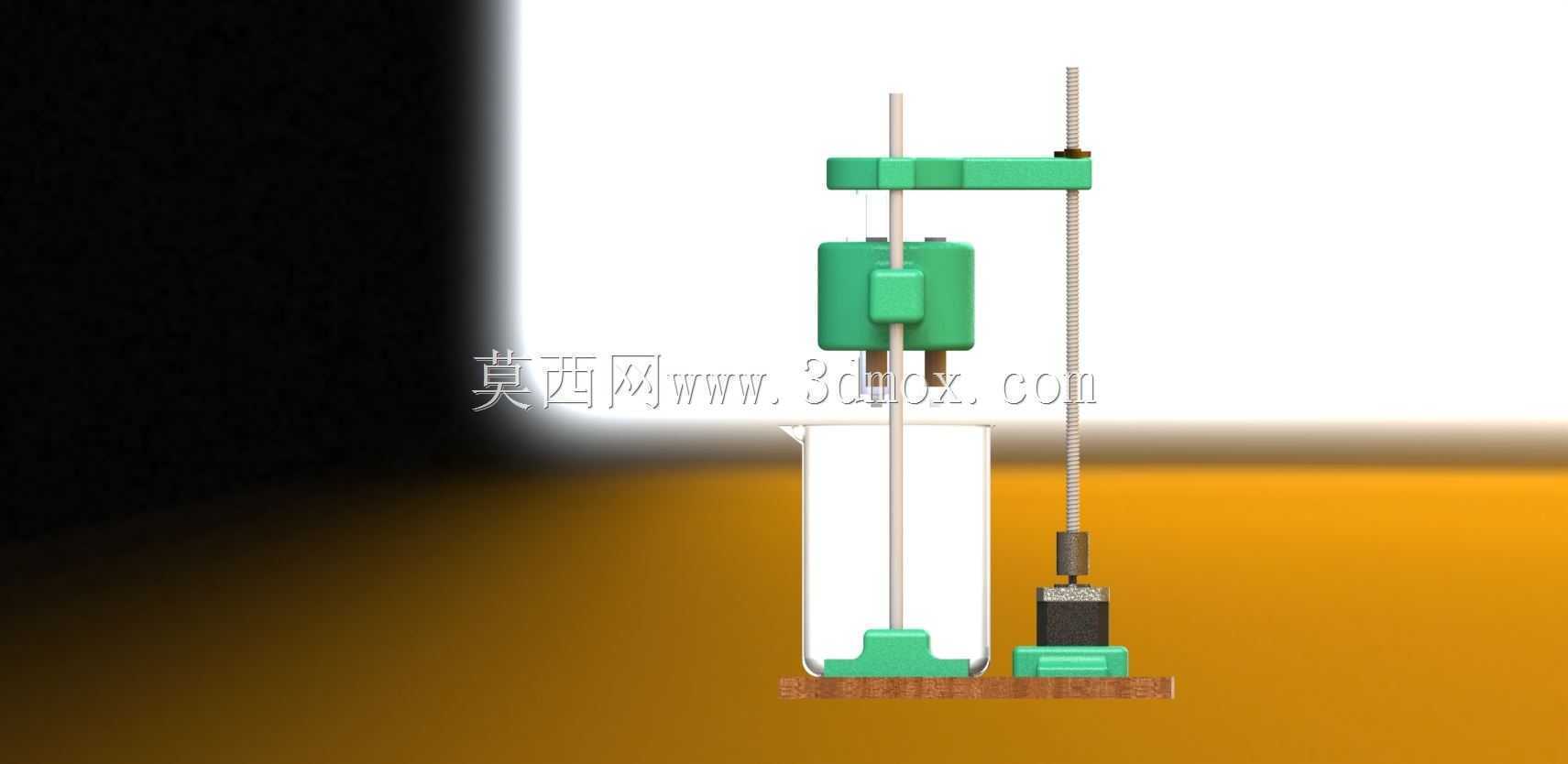

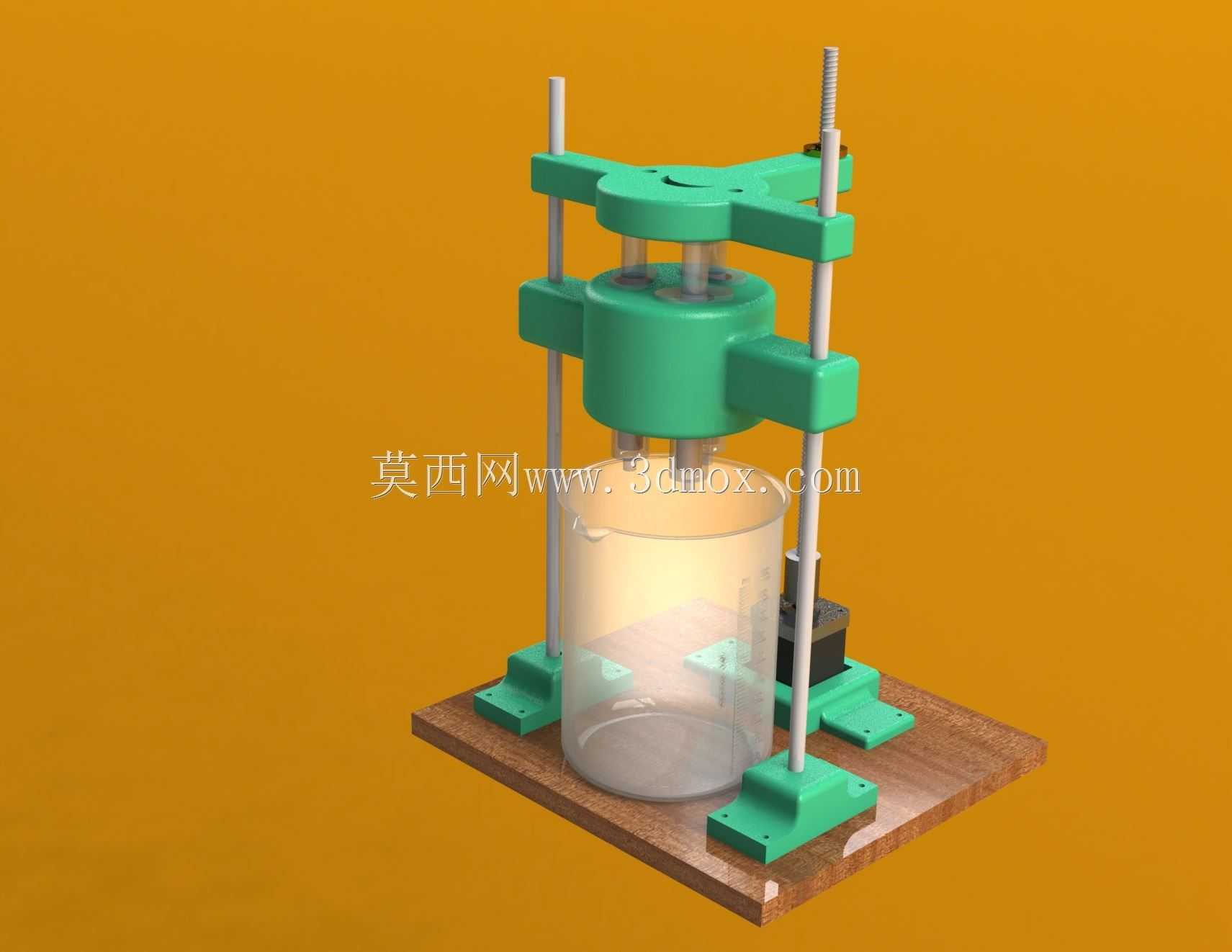

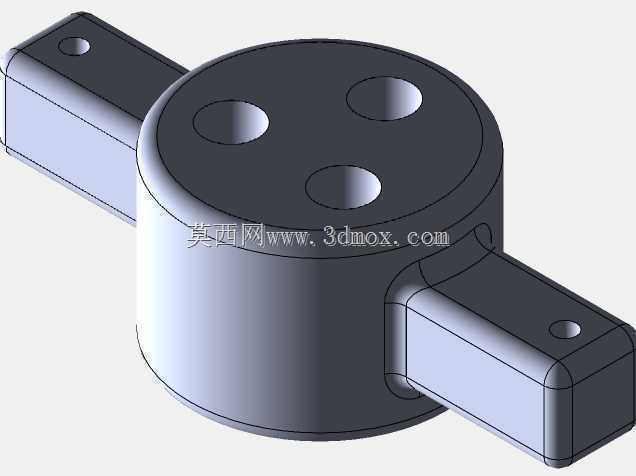

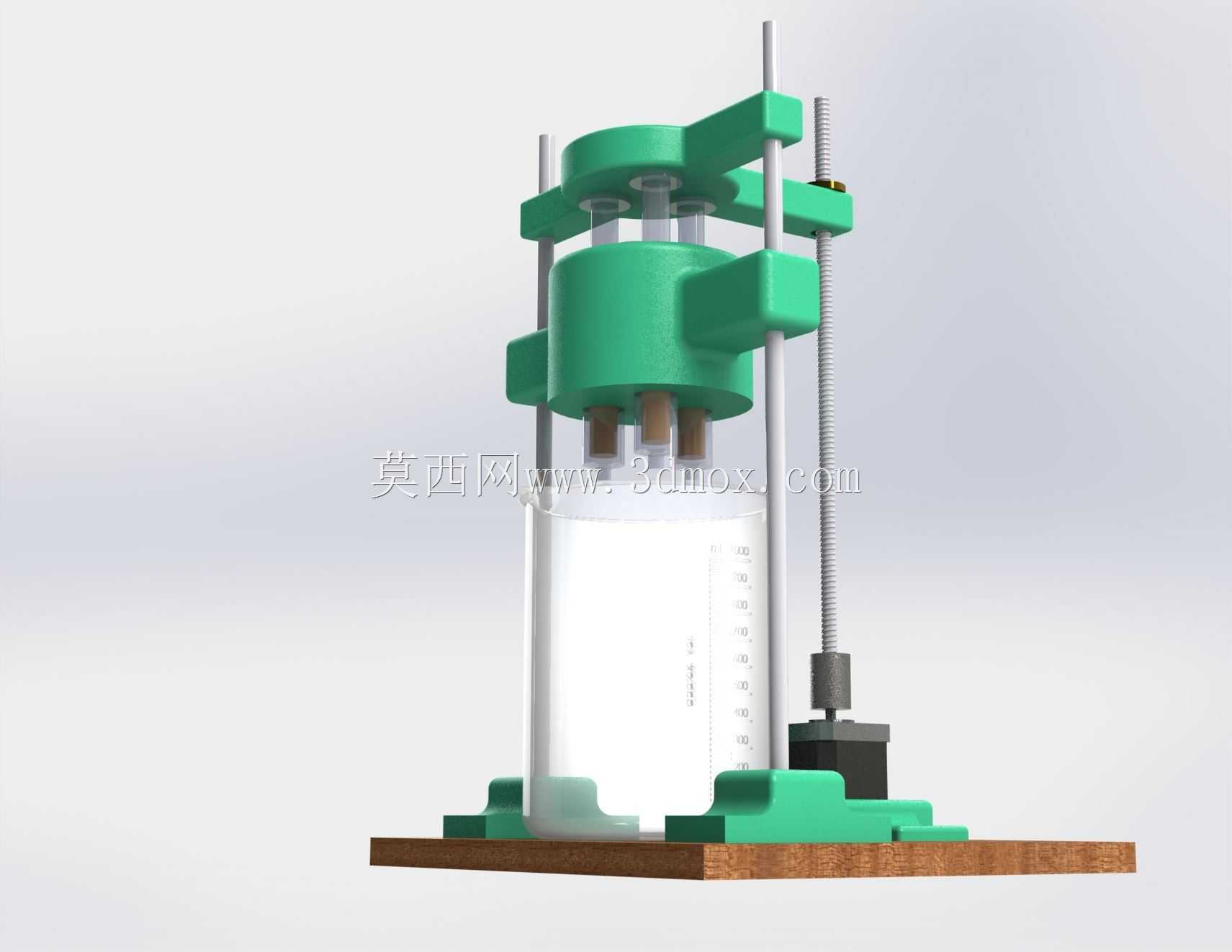

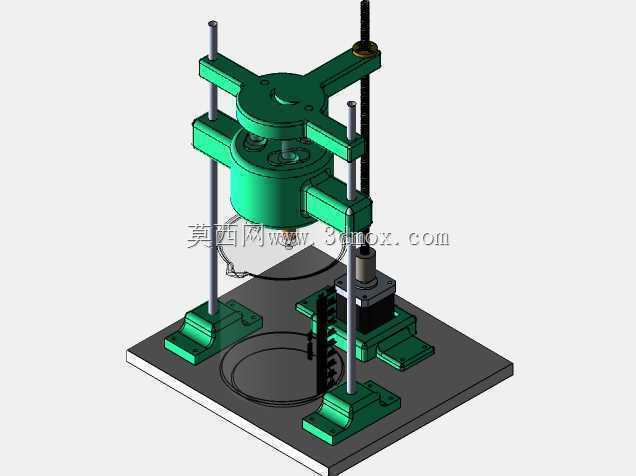

　　这套立式结构的实验类搅拌反应装置，主要面向小批量试剂调配、小样合成、物料分散均质这类实验室及小试生产场景，常见于精细化工、食品添加剂研发、水性涂料配方验证这类需要精准控制搅拌参数的作业环节，区别于大型工业反应釜的大容积设计，该装置更侧重小剂量物料的均匀混合、反应过程观测，适配烧杯类敞口容器的快速装夹作业。从结构设计逻辑来看，整体采用四柱式立式支撑布局，四根光轴导柱连接顶部安装座与底部固定平台，导柱搭配滑动锁紧座可以灵活调整上部机头的作业高度，适配不同高度的容器放置需求，避免固定机架带来的容器尺寸适配局限。上部机头集成了多轴输出的传动结构，可同时带动多个搅拌桨作业，相比单轴搅拌，能在小容积容器内形成更紊乱的流场，减少搅拌死角，

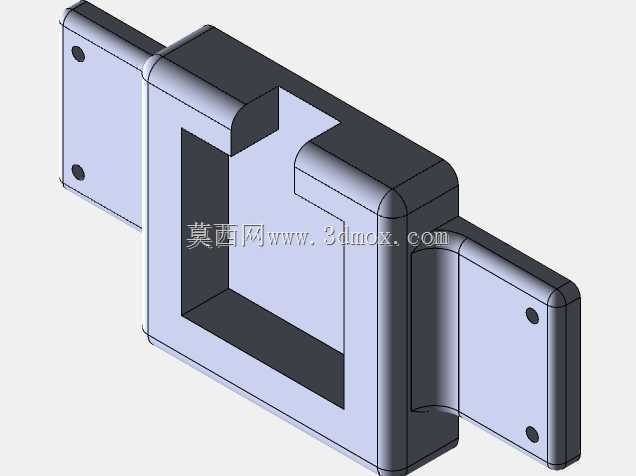

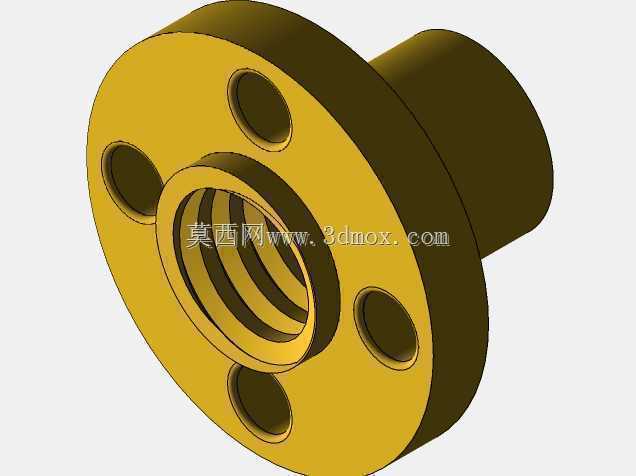

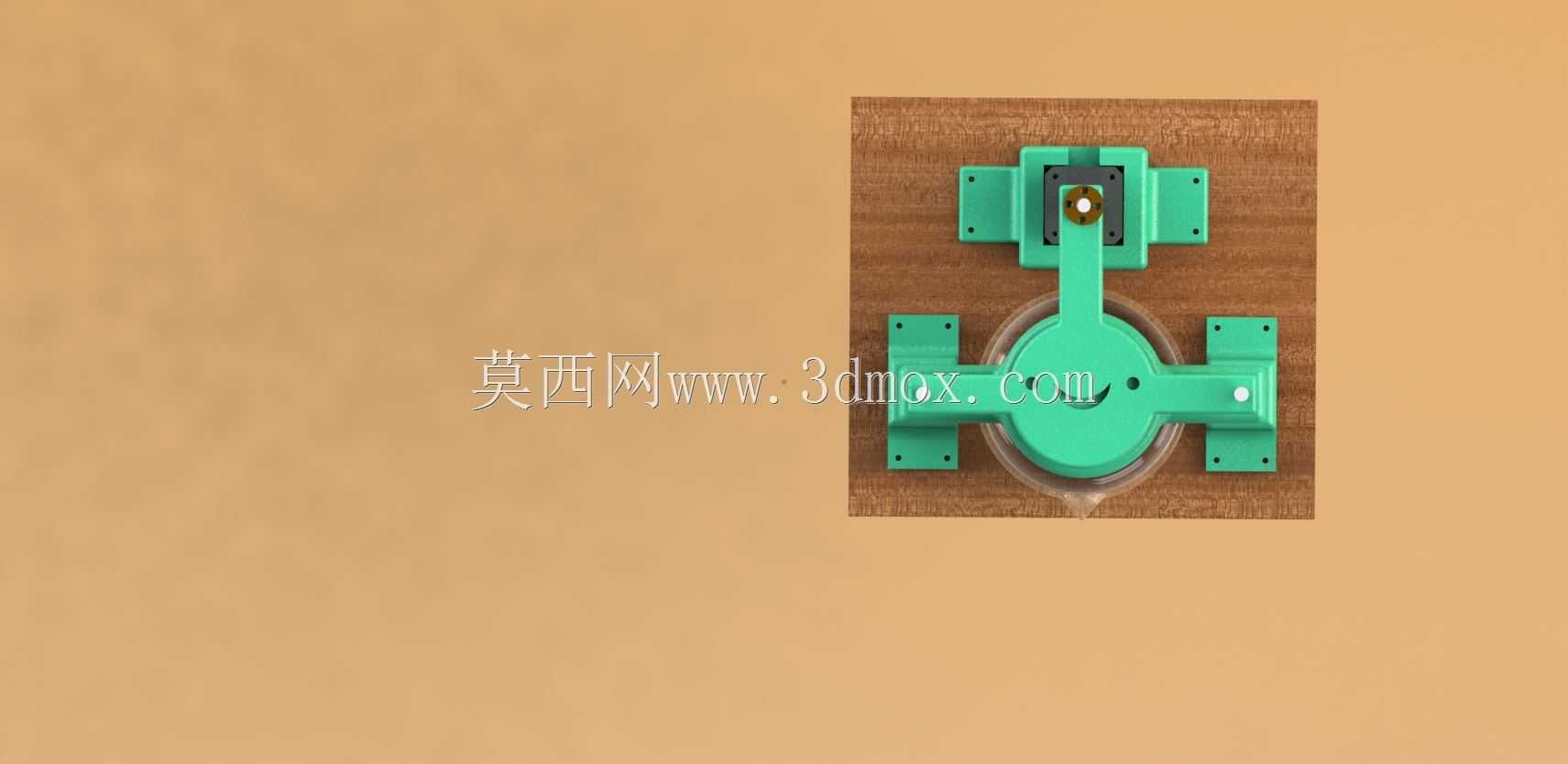

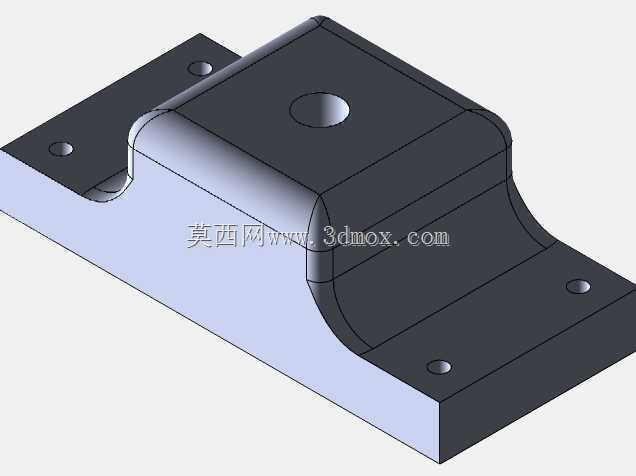

　　针对高粘度物料的分散、固液两相物料的混合效率提升明显，机头外侧的压紧结构可在作业时压住容器口沿，避免高速搅拌过程中容器移位、物料溅出。底部平台采用木质绝缘基板搭配四个可调式固定脚座，脚座上预留的螺栓安装孔可将整个装置固定在实验台面上，抵消搅拌作业产生的振动，基板本身的绝缘属性也适配部分带电加热、电化学类反应的实验安全要求。设计过程中优先考虑了操作便捷性，机头升降采用螺纹调节结构，无需额外工具即可快速调整高度，搅拌头的快拆接口可根据物料特性更换桨叶类型，无论是桨式、涡轮式还是分散盘类搅拌头都能快速换装。安装边界方面，装置整体占地尺寸适配常规标准实验台的摆放空间，底部脚座的安装孔位间距兼容通用实验台的T型槽间距，

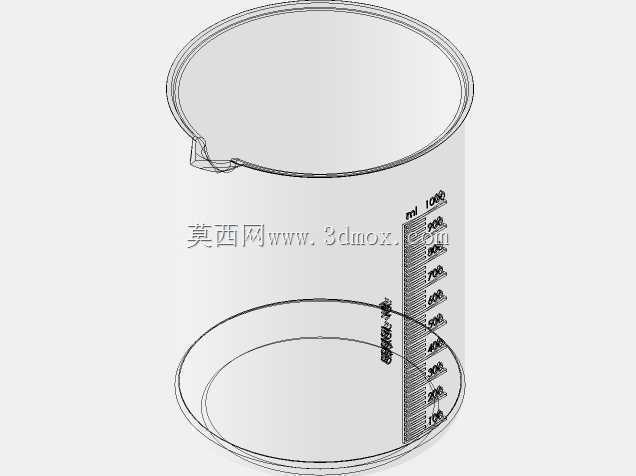

　　不需要额外定制转接板即可完成固定，上部机头的最大下行行程覆盖常规实验室1000ml以内烧杯的高度范围，多轴输出的轴间距经过反复校核，既保证搅拌流场不互相干扰，也不会因为轴间距过大导致小口径容器无法放置。整套结构没有冗余的复杂构件，所有受力部件都做了等强度校核，导柱选用耐磨镀铬材质，长期升降调整也不会出现卡滞、磨损间隙过大的问题，滑动座的锁紧旋钮采用大尺寸防滑设计，带防护手套也能轻松操作锁紧，完全贴合实验室作业的实际操作习惯。
