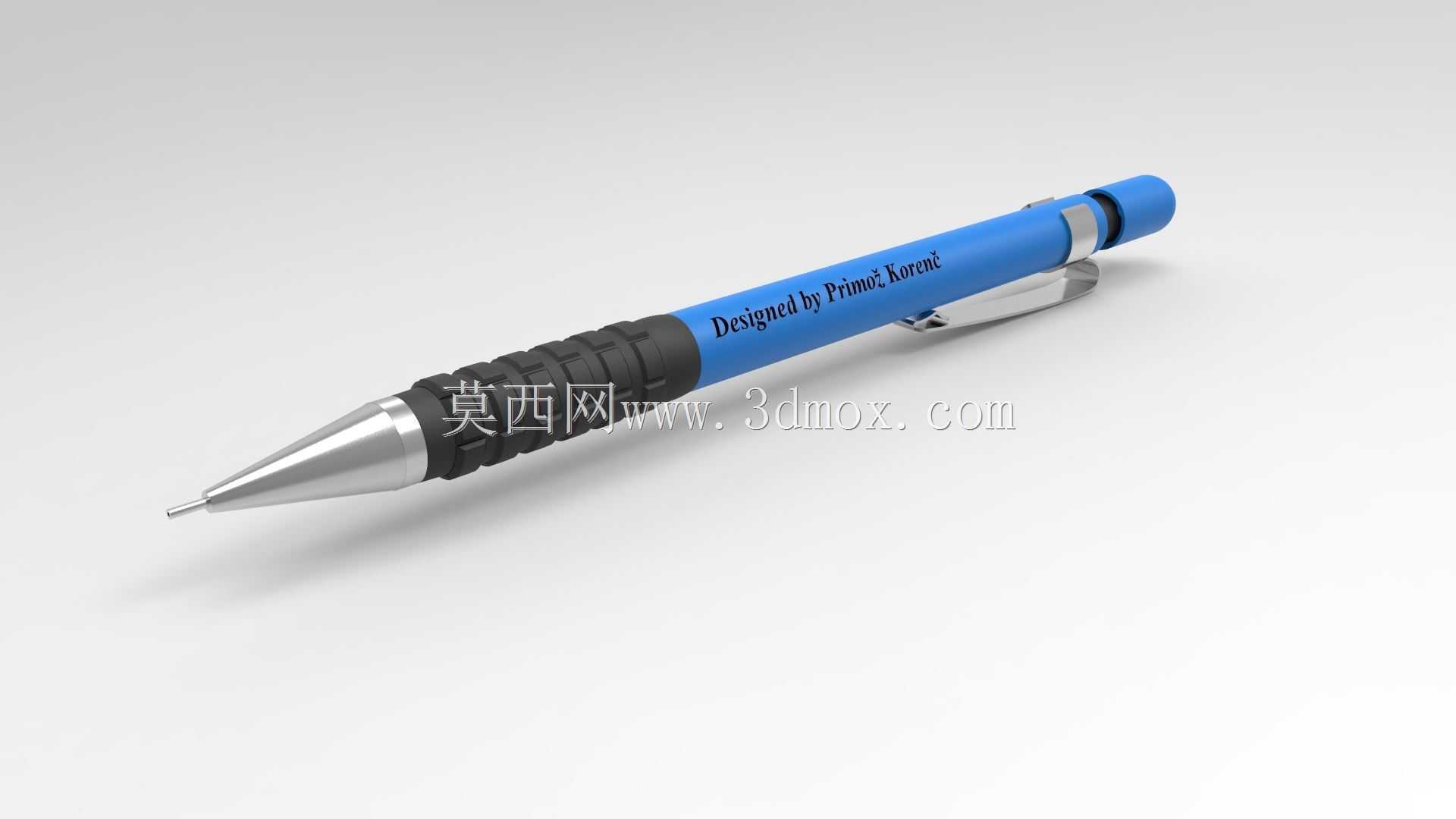

按进式Pentel款机械笔结构复刻设计

　　这款复刻Pentel款的机械笔结构设计，核心面向日常书写、工程绘图标记等高频手持使用场景，在结构还原上优先匹配原品的握持手感与出芯逻辑，没有做多余的外观炫技设计，所有结构件都围绕长期手持使用的可靠性做排布。从设计思路上看，整笔采用分段式装配逻辑，笔身主体分为笔帽端、握持段、笔夹结构、底座配重四个核心模块，各模块之间采用小过盈配合加卡扣定位的方式连接，既保证日常插拔笔帽、按动出芯时的结构稳定性，也方便后期更换笔芯、清理笔嘴积屑时的拆解操作，不需要额外的专用工具就能完成日常维护。握持段特意做了防滑纹理的曲面处理，纹理的凸起高度控制在0.3mm以内，既保证长时间握持绘图时不会打滑，也不会因为纹理过深硌手影响书写流畅度，

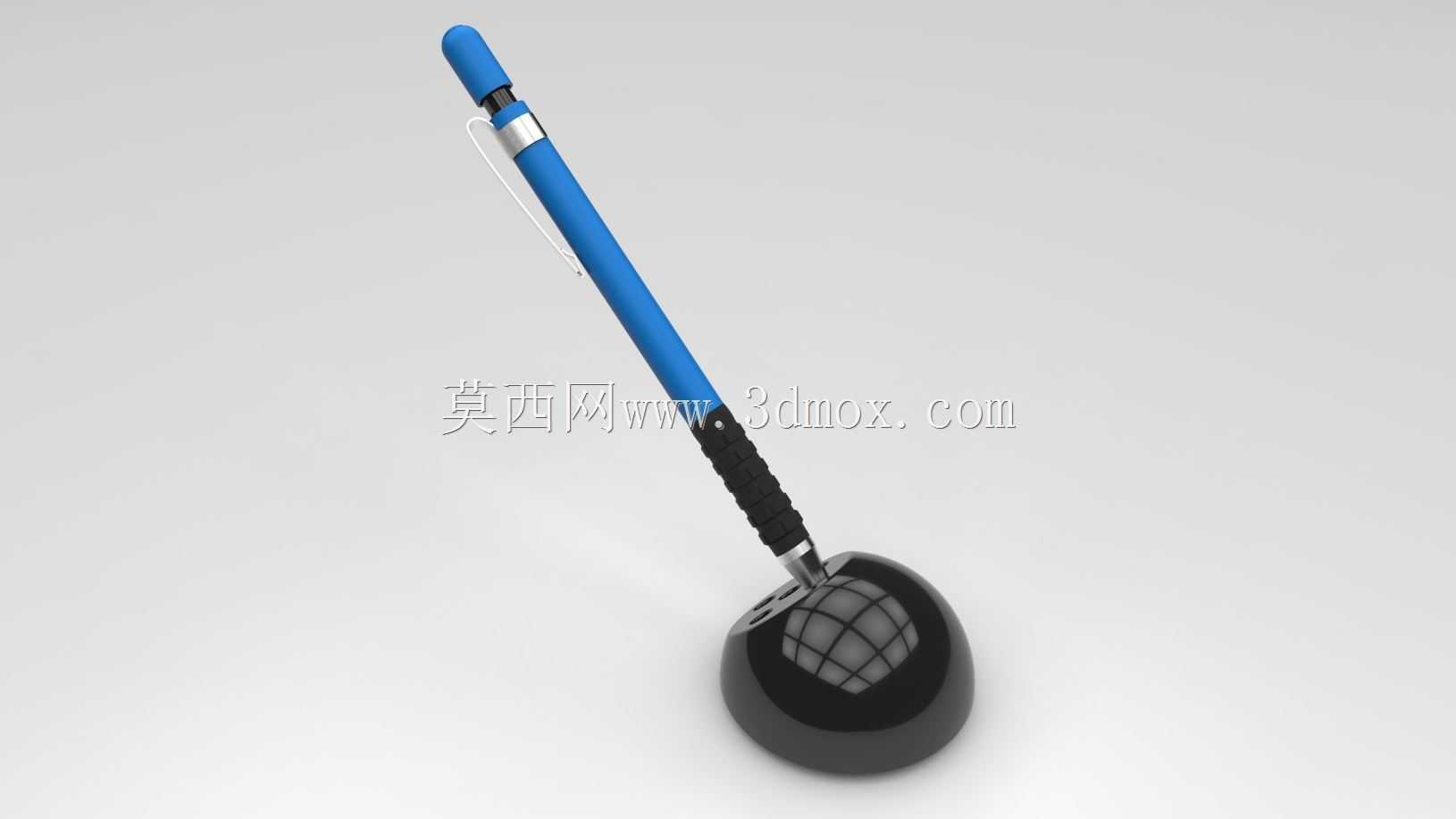

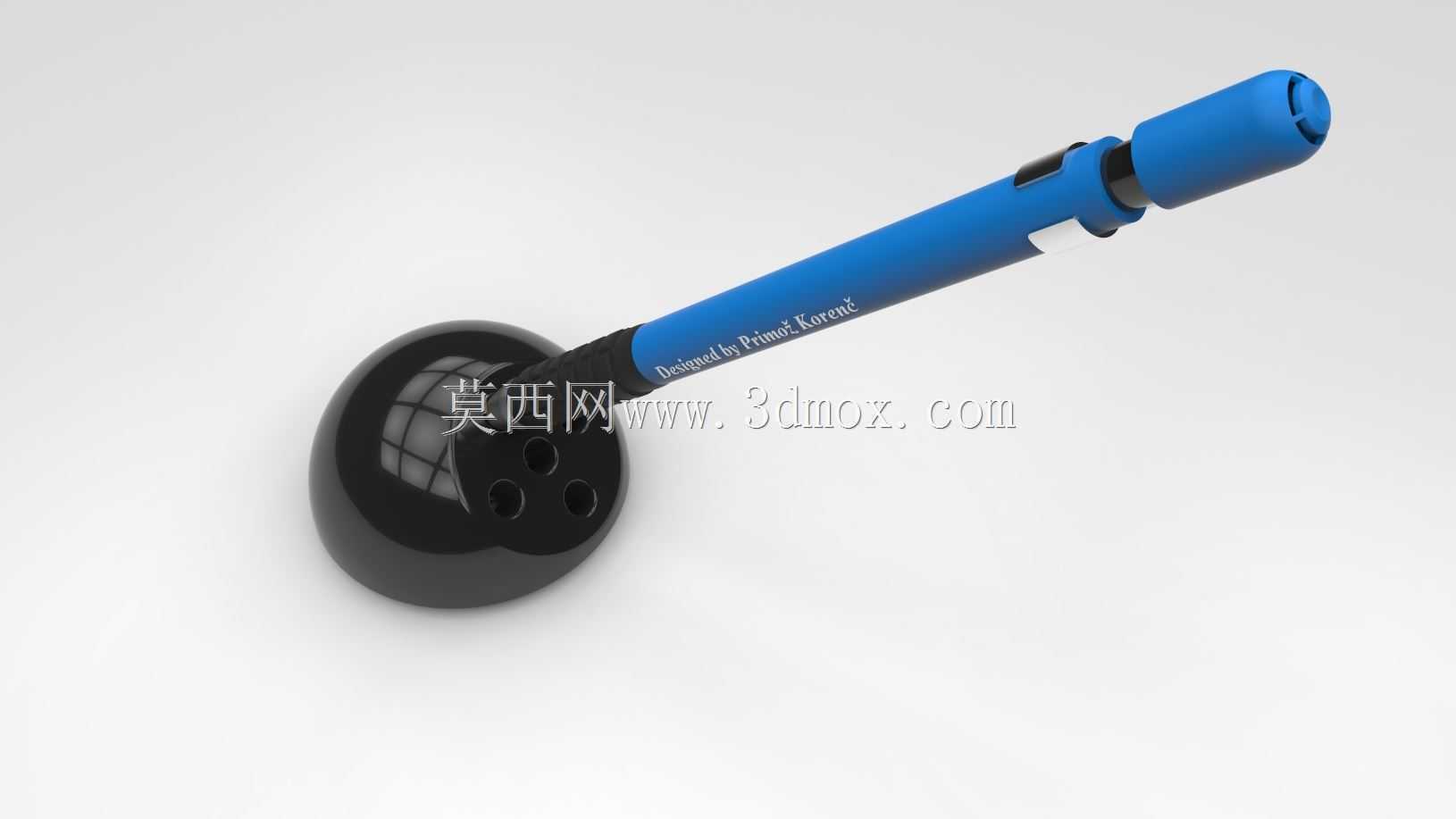

　　笔夹的弹性臂厚度经过反复调整，既能稳定夹在笔记本、工装口袋的布料上不会轻易脱落，也不会因为夹紧力过大在夹取时刮花纸面或者衣物面料。出芯结构采用经典的棘轮推进式设计，每一次按动的行程控制在2mm，对应铅芯伸出长度1.5mm左右，刚好匹配日常书写、绘图时的出芯需求，不会因为出芯过长导致铅芯轻易折断，也不会因为出芯过短需要频繁按动影响使用节奏。笔身的整体直径控制在11mm，总长度不含底座时为145mm，这个尺寸刚好适配绝大多数成年人的手掌握持跨度，不管是日常伏案书写还是站着在现场做标记，都能保持稳定的持握姿态。配套的底座采用半球形配重结构，底部做了平面处理保证放置稳定性，底座上的笔身插孔采用锥面定位，笔身插入后不会出现歪斜倾倒的情况，

　　放在办公桌面、绘图工位上时既能起到收纳作用，半球形的光滑外表面也不会勾扯桌面上的图纸、线缆等物品。整笔的所有活动部件都做了间隙预留，按动结构的活动间隙控制在0.1mm以内，既保证按动时没有卡顿感，也不会因为间隙过大出现晃动、异响的问题，笔嘴处的铅芯护管采用金属材质，比常规塑料护管的抗磕碰能力提升很多，即使不小心从桌面高度掉落，也不会轻易出现护管变形、铅芯卡顿的问题。在结构建模过程中，所有配合面都做了拔模角度处理，要是后续需要开模量产，不需要额外调整结构就能直接适配注塑工艺的生产要求，笔身的外观曲面采用连续放样构建，曲面之间的曲率连续，不会出现明显的拼接棱线，握持时的触感顺滑，没有突兀的棱角硌手。
