利乐TetraPlexC6板式换热设备三维设计

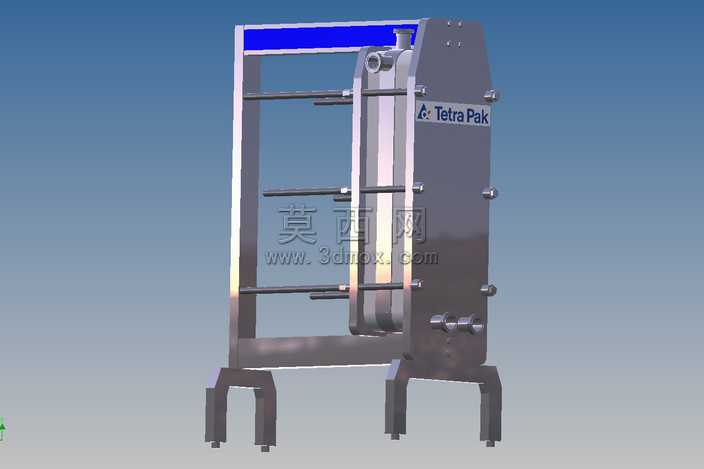

本作品为利乐TetraPlexC6板式换热器的三维建模设计，整体建模过程严格参照实物设备的结构比例与装配逻辑完成，首先在三维建模环境中搭建设备的整体框架，先完成立式支撑框架的建模，框架采用方管型材拼接结构，底部设计四个可调支脚结构，用于设备安装时的水平调平，支撑框架顶部设置蓝色防护端板，还原实物的外观标识特征。核心换热主体部分采用板式换热的典型堆叠结构，建模时还原了板片压紧的紧固结构，四周分布多组锁紧螺栓与压紧螺母，可直观体现板式换热器通过螺栓压紧板片实现密封的结构特点，设备主体侧面印有Tetra Pak品牌标识，还原实物的品牌特征。设备的接口部分分别设置了介质进出的管接口，位置分布符合流体换热的流向设计，上部与下部分别布置不同介质的进出管路接口，接口处做了法兰连接结构的细节还原，可清晰看到接口的管径、法兰盘的螺栓孔位等细节。材质渲染方面，支撑框架与换热主体外壳采用哑光不锈钢材质，还原食品级加工设备的金属质感，表面做了细微的拉丝纹理处理，避免金属材质过于反光失真，顶部端板采用哑光蓝色塑料材质，支脚部分做了橡胶防滑垫的材质区分，螺栓螺母等标准件采用亮面金属材质，不同部件的材质区分清晰，可直观分辨设备的不同结构组成。建模过程中对装配关系做了严谨的约束，支撑框架与换热主体的连接位置、螺栓的装配位置、接口的对位都完全符合实物的装配逻辑，没有出现结构错位、穿模等问题，整体模型结构完整，既还原了设备的外观特征，也清晰展现了板式换热器的核心结构组成，可用于换热设备的结构教学、产线布局模拟、设备展示等场景，模型的细节程度可满足常规的渲染展示、结构拆解演示的使用需求，通过三维建模的方式将实体设备数字化，方便在设计环节进行设备排布、管路对接的前置验证，也可作为换热设备相关设计的参考样例。
