隐藏式阻尼铰链三维结构设计

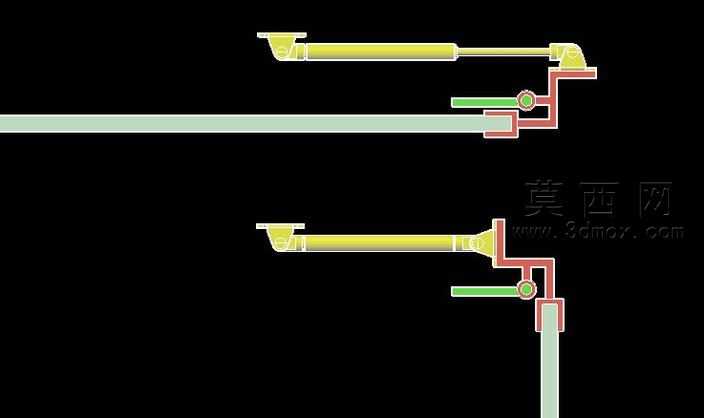

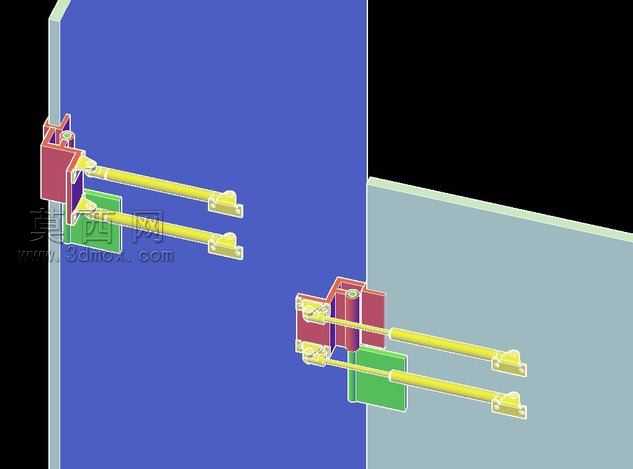

本隐藏式阻尼铰链采用三维参数化建模方式完成整体结构设计，建模过程中严格遵循五金配件的装配公差要求，对各组成部件进行独立建模后完成虚拟装配校验，确保各活动部件的运动行程无干涉、配合间隙符合实际生产加工标准。模型整体采用暗装式结构设计，区别于传统明装铰链，安装后可完全隐藏于门窗或柜体的连接缝隙内，保证安装面的整体外观平整简洁，适配对外观完整性要求较高的游艇内饰、高端家居柜门等使用场景。建模阶段对铰链的核心阻尼缓冲结构进行了精细化还原，对内置的阻尼组件、联动摆臂、复位弹簧、连接固定座等部件均按照实际五金件的尺寸比例进行建模，通过装配约束模拟铰链的开合运动轨迹，可直观展示铰链从闭合到完全开启过程中各部件的联动状态，验证阻尼结构在开合过程中能够实现匀速缓冲、避免闭合撞击的功能特性。材质渲染阶段，针对不同部件的实际用材赋予对应材质属性：金属连接臂、固定底座采用锌合金镀铬材质，调整金属材质的反射率与粗糙度参数，还原五金件表面细腻的金属光泽与耐磨镀层质感；阻尼缓冲组件采用工程塑料材质，调整材质的漫反射参数与哑光质感，区分金属部件与非金属部件的视觉差异；密封与缓冲垫片采用橡胶材质，添加轻微的材质凹凸纹理提升真实感。设计过程中充分考虑铰链的安装适配性，固定座预留标准安装孔位，联动摆臂的转动角度经过反复调整，既保证足够的开合角度满足使用需求，又通过阻尼结构实现开合过程的静音缓冲，同时隐藏式的安装结构能够避免铰链积灰、受外力磕碰损坏，有效提升产品的使用寿命与使用体验。模型可用于五金产品的结构验证、安装演示、产品选型参考，能够直观展示隐藏式阻尼铰链的内部构造与工作原理，为同类五金产品的设计优化提供可视化参考依据。
