双密封快接式电气连接组件结构设计

　　这款双密封连接结构，主要面向工业电气柜、模块化机电设备的腔室走线、面板接驳场景，解决传统单密封连接件在多尘、凝露、轻度溅液工况下密封失效、定位偏移的常见问题。在实际产线运维中，这类连接件常被用在分布式IO模块、电气分线腔、设备侧门走线位的接驳位置，需要兼顾插拔效率与密封可靠性，避免日常开合维护、设备运行振动带来的连接松动或密封层磨损。

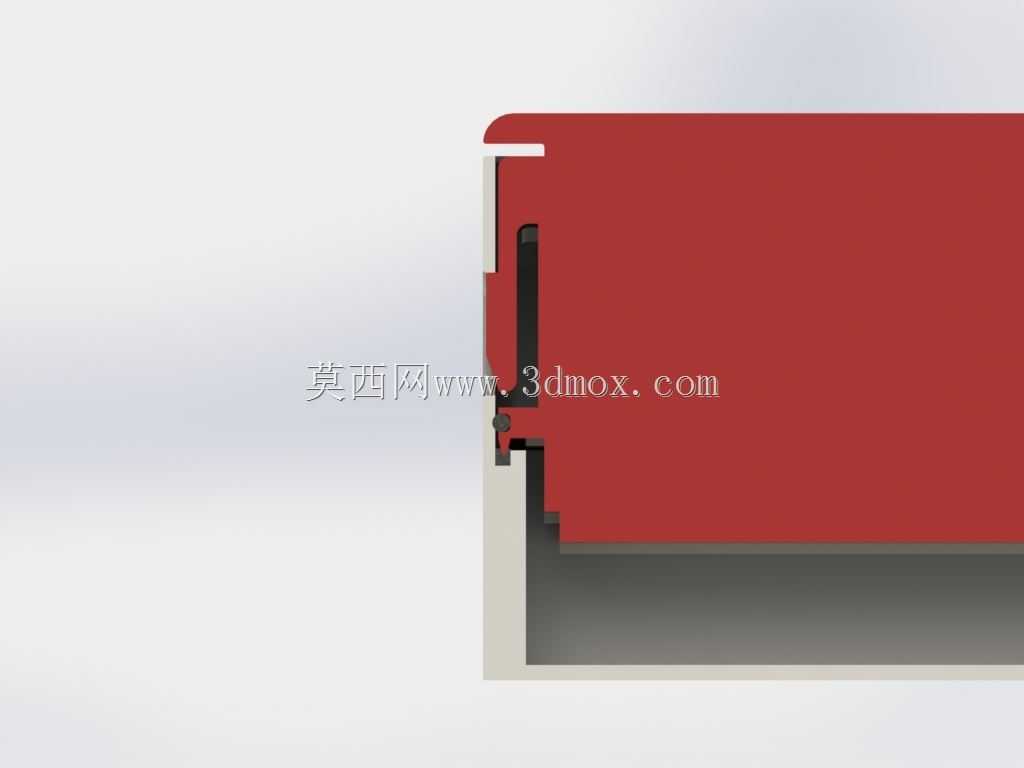

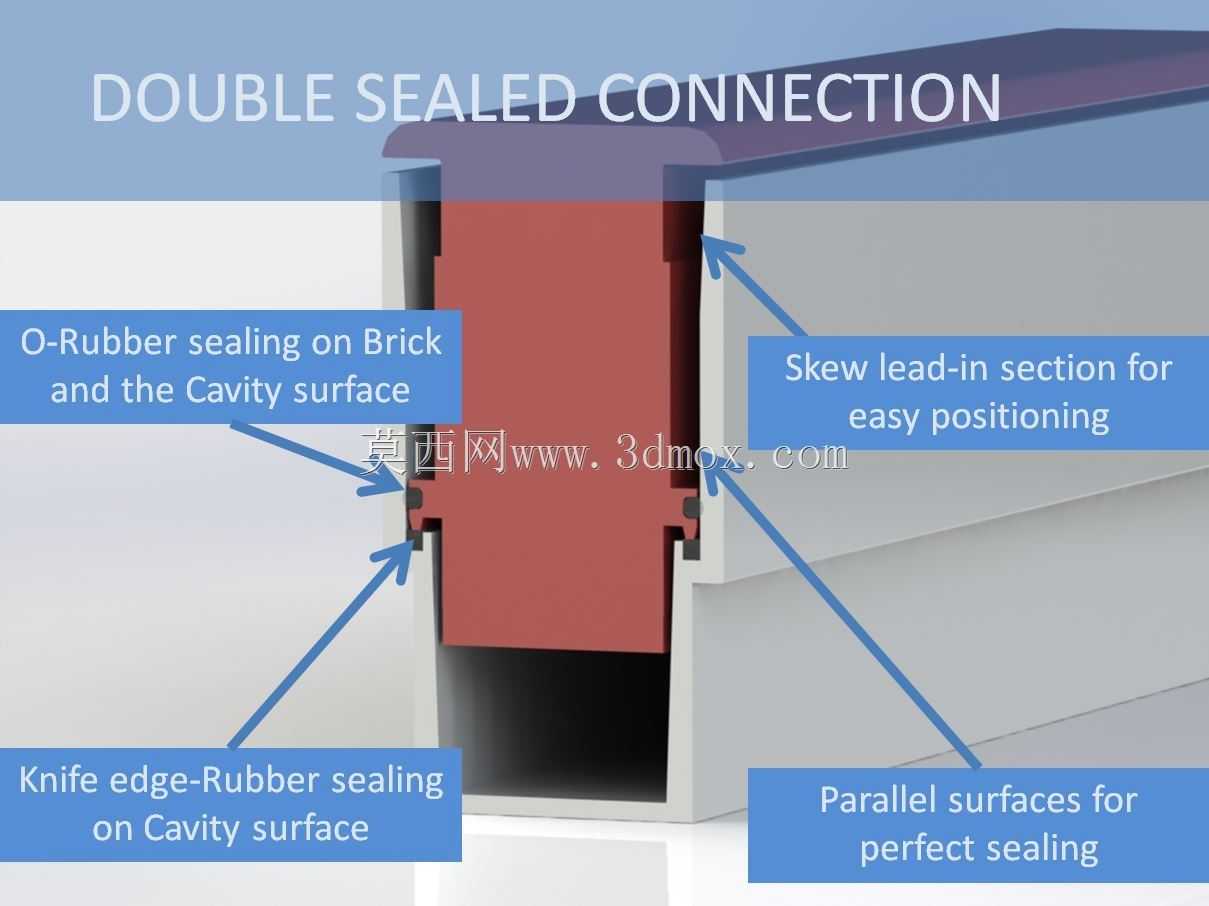

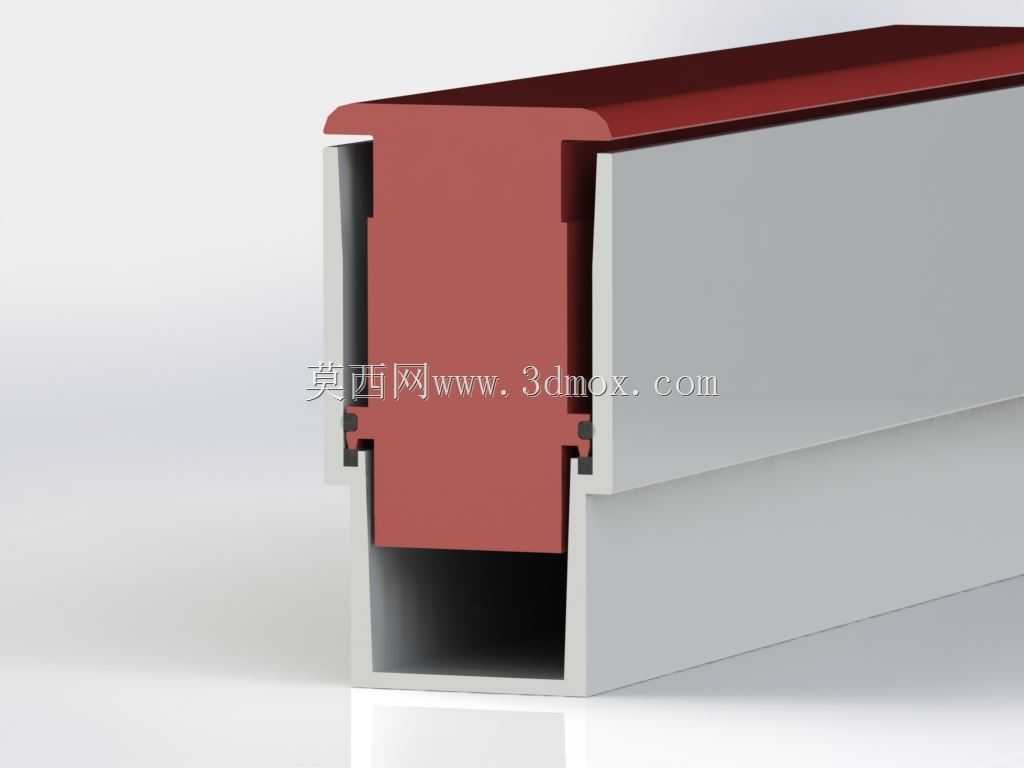

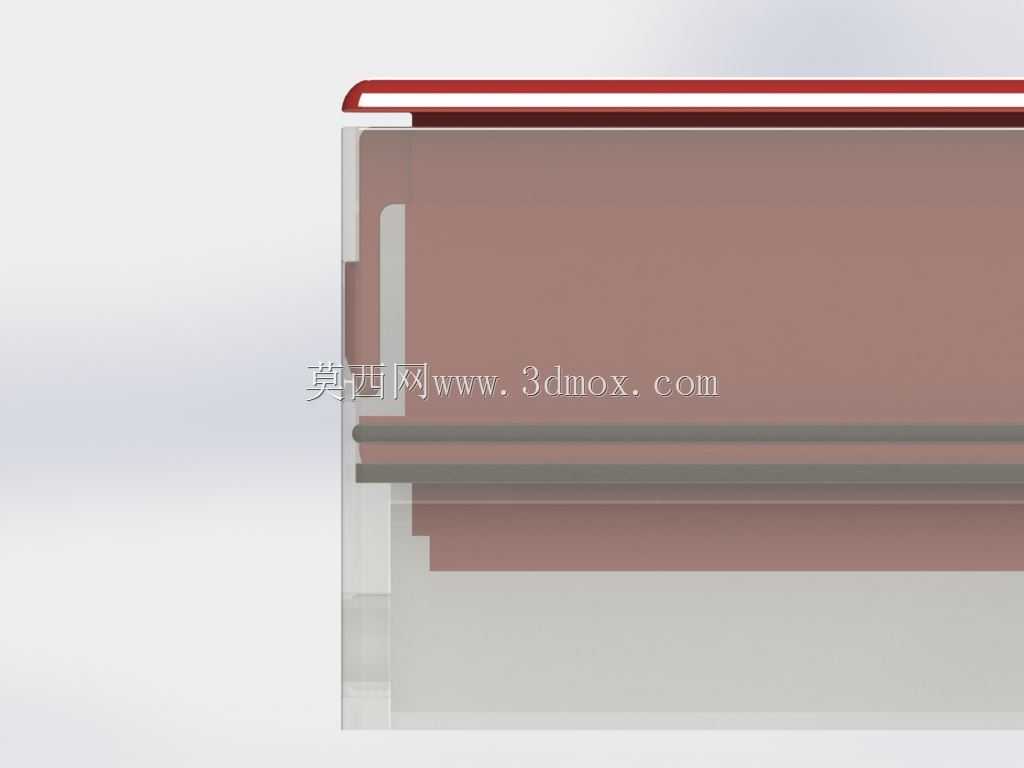

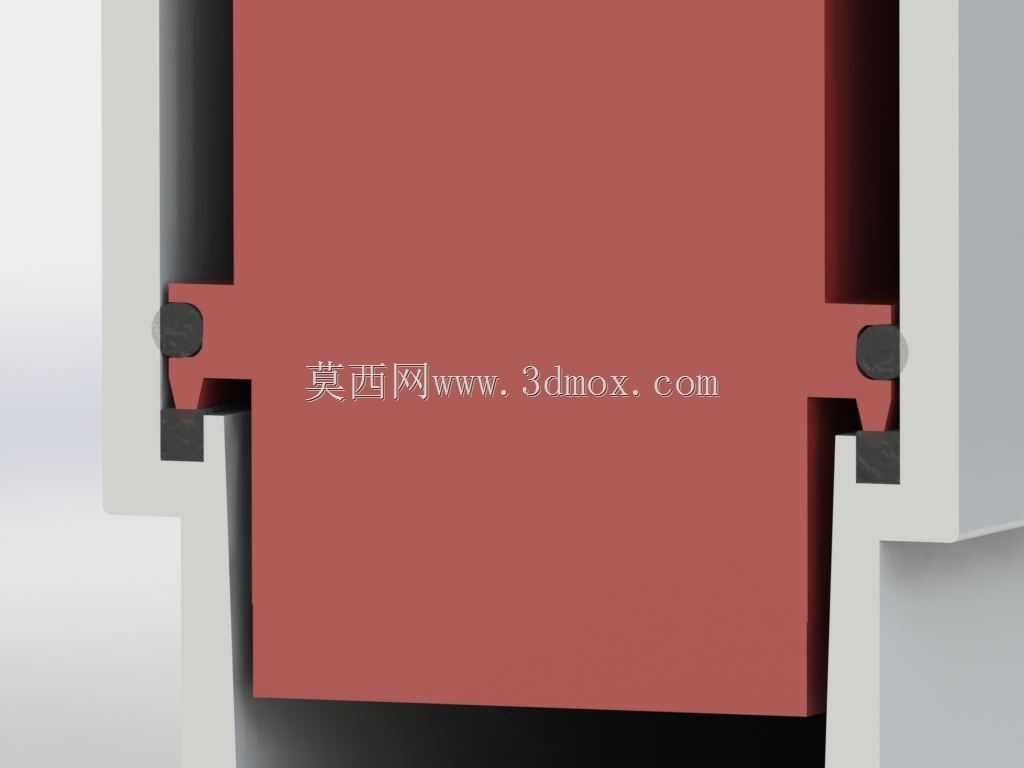

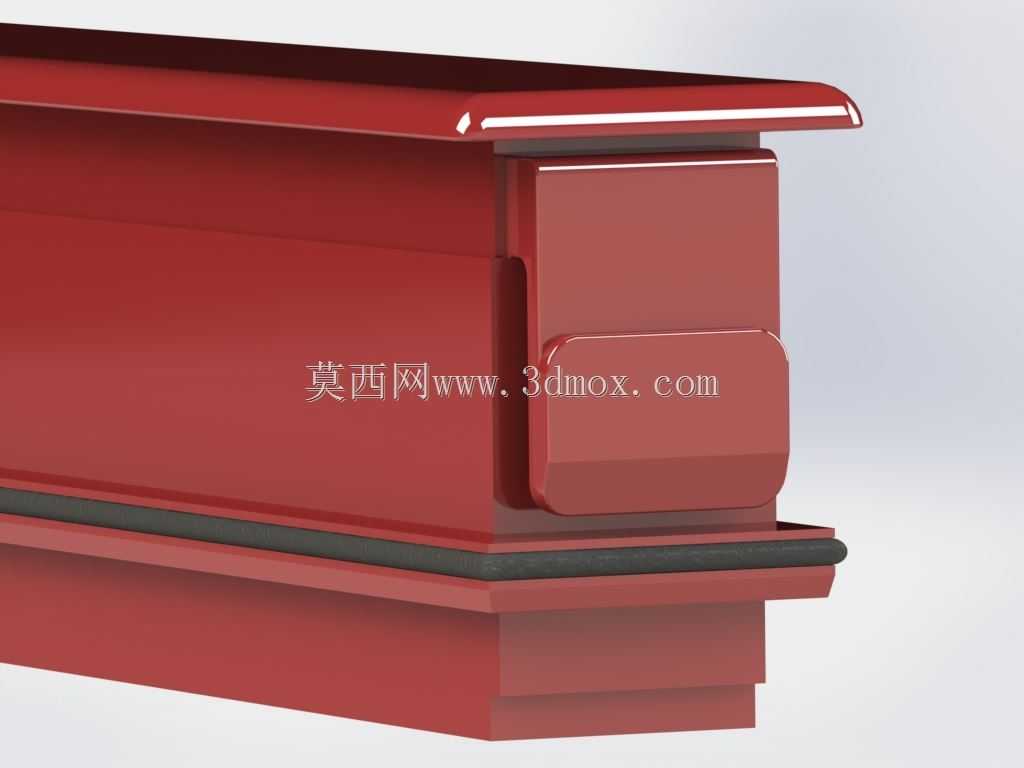

　　从结构设计逻辑来看，该组件摒弃了传统单圈密封的设计思路，在插接配合面设置了两道独立的橡胶密封唇边，第一道唇边位于插接入口边缘，在插合过程中首先接触对接面，刮除对接表面附着的浮尘、凝露水珠，避免杂质进入配合腔室；第二道密封唇边位于插接段中部，在完全插合后形成第二道密封屏障，两道密封之间形成的空腔可进一步缓冲外部压力波动，即使第一道密封出现轻微磨损，第二道密封仍能维持IP65级别的防护能力，适配车间多尘、存在定期冲洗需求的设备安装场景。

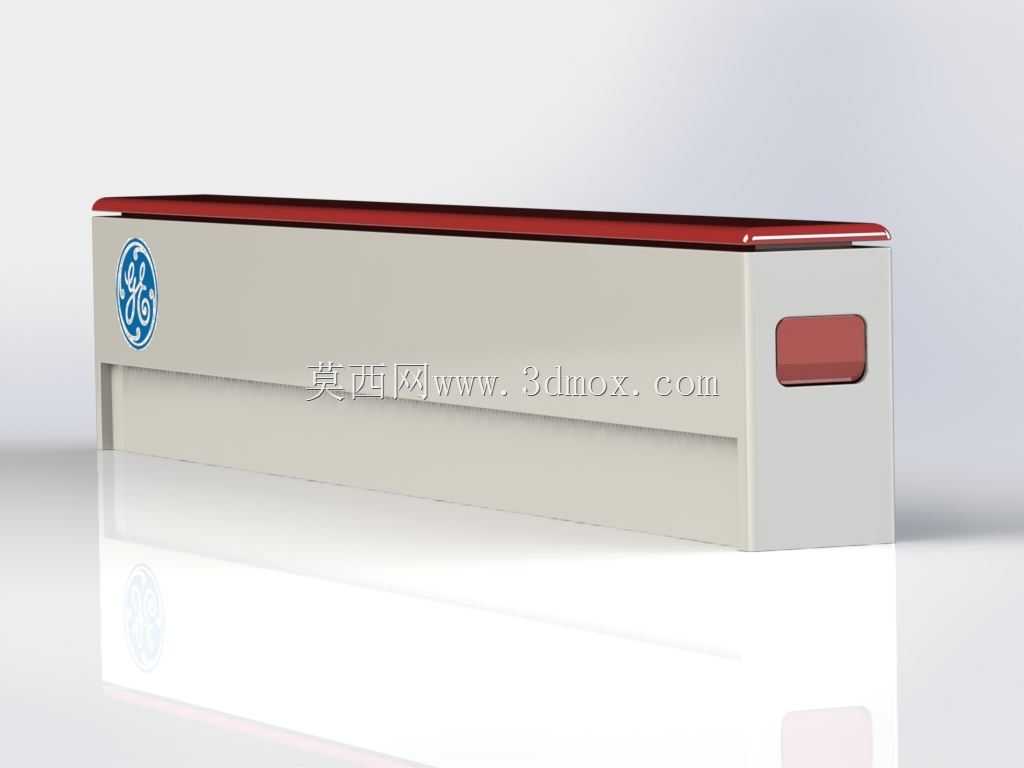

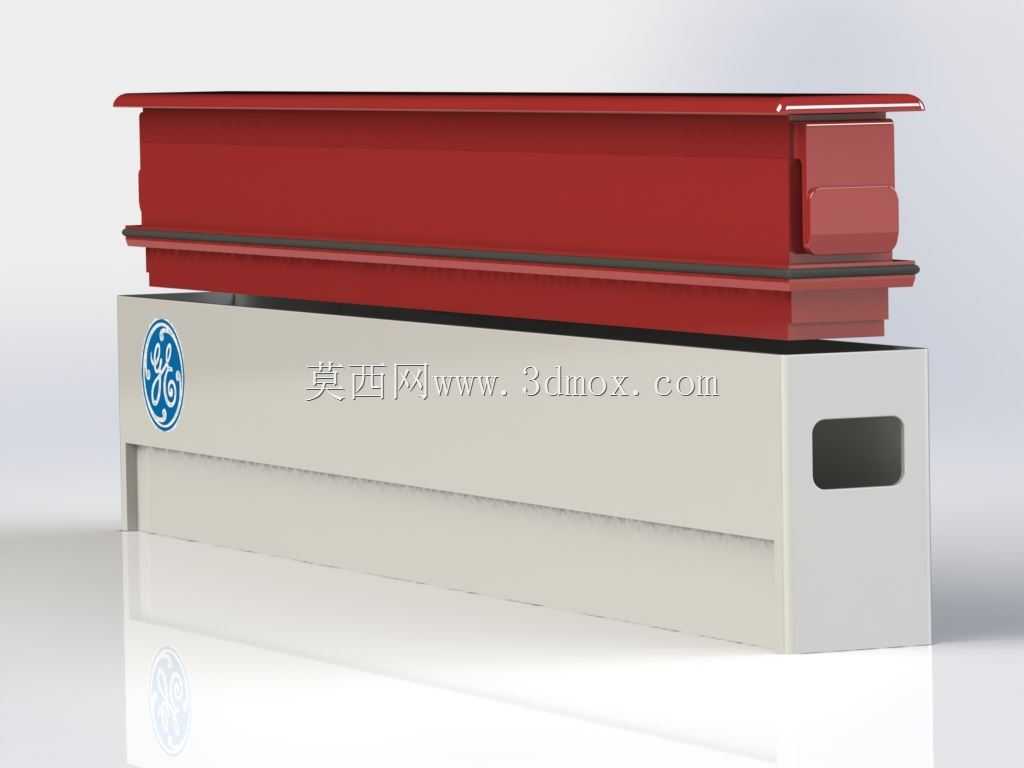

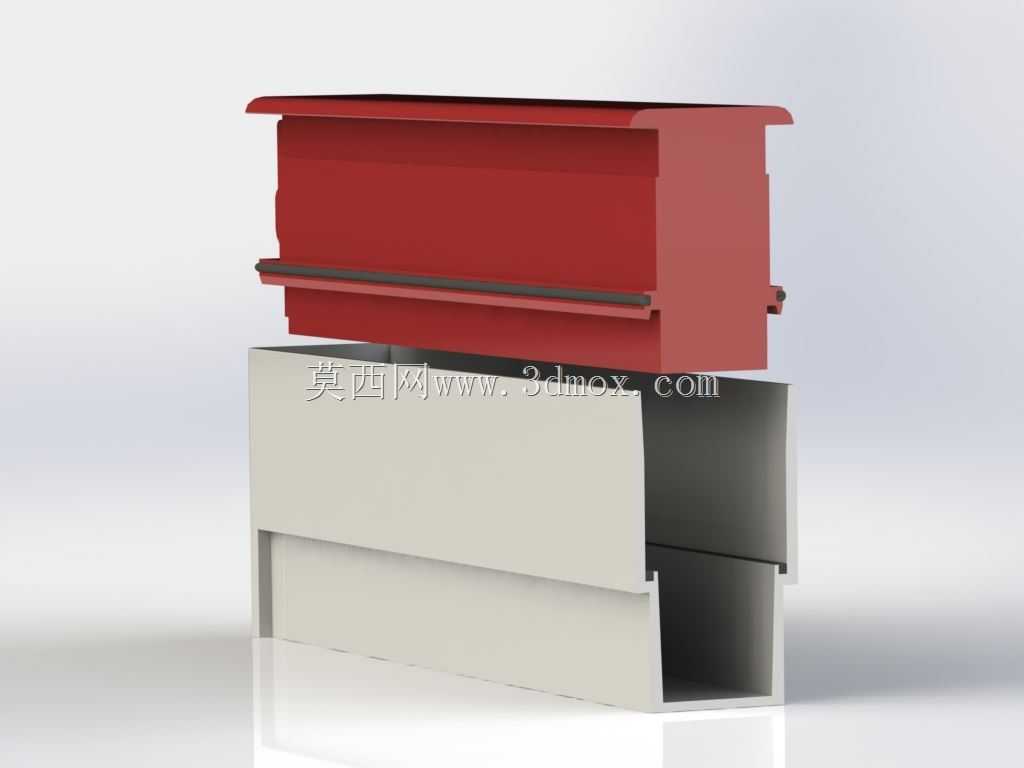

　　为了降低现场装配的对位难度，设计时在插接入口处做了大角度导向倒角，配合垂直定位的平行基准面，作业人员无需额外辅助对位，徒手即可完成推合插装，插合到位后自带的锁定结构会自动卡合，避免设备运行过程中的振动导致连接件松脱。外形上采用长条形窄边设计，整体厚度控制在较小尺寸范围内，可适配电气柜门板、设备侧壁的狭窄安装空间，安装边界预留了标准的固定孔位，可直接通过螺丝固定在面板开孔处，无需额外定制安装支架。

　　在密封材质的选型适配层面，该结构的密封唇边采用耐老化丁腈橡胶材质，可耐受常规工业环境中的油脂、弱酸弱碱腐蚀，长期使用不会出现硬化开裂问题；主体结构采用阻燃级工程塑料，满足电气设备的阻燃要求，表面做了哑光抗刮处理，避免装配过程中表面划伤影响外观一致性。实际应用中，这类双密封连接结构可替代传统的格兰头、单密封快接件，在需要频繁开合维护的电气腔室位置，能大幅减少运维时的拆装时间，同时避免因密封失效导致的电气短路、元器件积尘故障，尤其适合模块化组装的工业设备、分布式电气控制系统的接驳需求，在装配线上可实现免工具快速插拔，提升整机组装效率。
