C型螺旋夹紧夹具三维结构设计

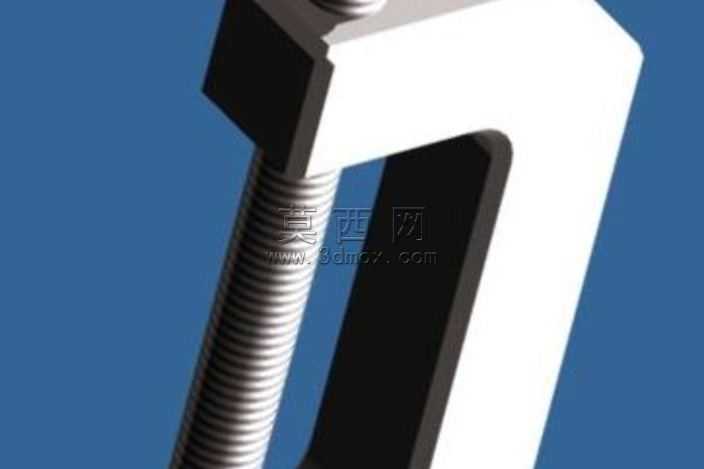

本作品为手动C型螺旋夹紧夹具的三维建模作品，整体采用Autodesk Inventor软件完成全参数化建模与渲染工作，完整还原了传统C型夹的结构特征与功能逻辑。建模过程中首先搭建整体框架，以C型夹身作为核心承载基体，采用对称式结构设计，夹身截面做了等强度过渡处理，在保证结构刚性的前提下优化了整体重量，避免应力集中问题。夹身的上下夹持端面做了平行度约束，确保夹持作业时接触面受力均匀，不会出现工件偏移的情况。螺旋传动部分是该夹具的核心功能结构，建模时严格按照梯形螺纹的参数标准构建螺杆模型，还原了螺纹的牙型、螺距等细节特征，螺杆顶端设计了T型转动手柄，手柄与螺杆采用过盈配合的装配逻辑，手柄两端做了圆角钝化处理，提升手动操作时的握持舒适度。螺杆底端配置了活动压头，压头与螺杆端部采用球面铰接结构，可在夹持不同角度工件时自动适配接触面，避免压伤工件表面，同时保证夹紧力垂直作用于工件表面。材质渲染阶段，针对不同部件做了差异化材质赋予：夹身主体采用调质钢材材质，添加了细腻的磨砂金属质感，还原五金工具的哑光金属外观；螺杆部分做了表面发黑处理的材质效果，呈现深灰金属质感，与夹身形成视觉区分；手柄部分采用工程塑料材质，添加了细微的颗粒纹理，模拟防滑握持的表面效果。整体渲染采用纯色背景布光，通过主光源、辅助光源与轮廓光的搭配，清晰呈现出夹具各部分的结构轮廓与材质质感，阴影过渡柔和自然，能够直观展示产品的外观形态与结构特点。设计过程中充分考虑了手动夹具的使用场景，各运动部件之间预留了合理的装配间隙，确保螺杆转动顺畅无卡滞，夹身的开口行程与螺杆的进给行程做了匹配设计，可满足一定厚度范围内的工件夹紧需求，整体结构简洁可靠，符合手动工装夹具的实用化设计逻辑，可作为机械基础结构教学、五金工具设计参考的数字化模型使用。
