圆线线圈压缩弹簧参数化设计作品

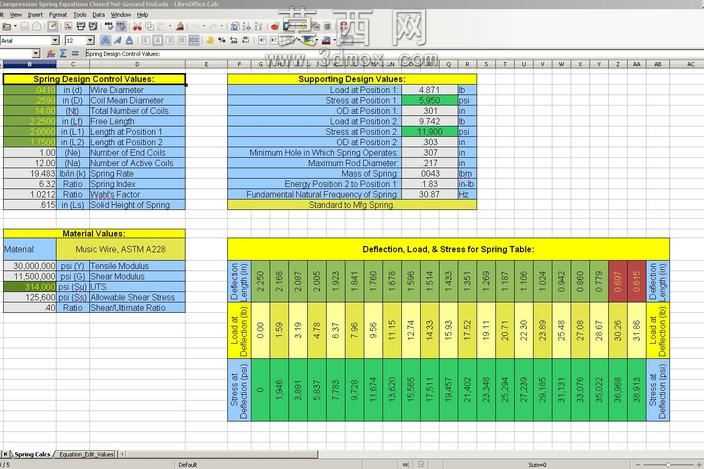

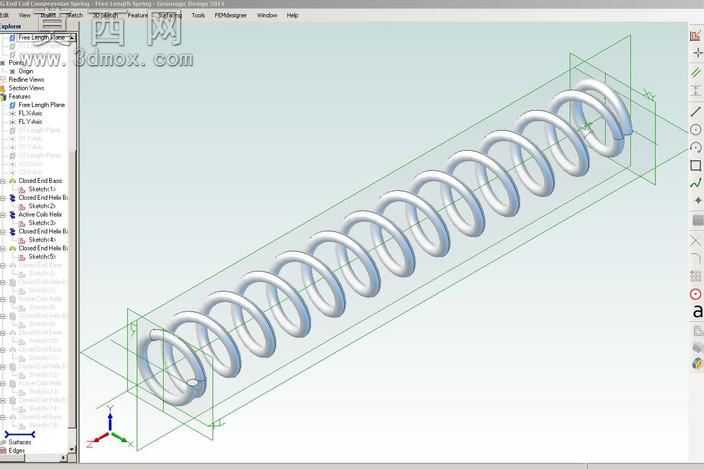

本作品为圆线线圈压缩弹簧的参数化三维设计成果，建模过程依托三维设计环境完成，首先梳理压缩弹簧的核心设计逻辑：这类弹簧作为常用弹性储能零件，核心功能是承受轴向压力、在外载移除后恢复初始形态，因此建模时优先确定弹簧的核心几何参数基准。建模初始阶段先搭建基础草绘环境，绘制弹簧的螺旋路径引导线，以弹簧中径为螺旋线的基准直径，结合设计需求设定自由长度下的有效圈数、支承圈数，同时明确螺旋线的升角参数，保证螺旋路径的螺距均匀过渡，两端支承圈位置的螺距逐步收窄至并紧状态，匹配实际压缩弹簧的端部结构要求。完成螺旋引导线后，在垂直于螺旋线端点的基准面上绘制圆线截面轮廓，截面直径匹配弹簧线径参数，通过扫描特征将圆形截面沿螺旋路径完成扫掠，生成弹簧的基础实体形态。针对弹簧的不同工作状态，本次设计配置了多套模型参数，分别对应自由长度状态、一级压缩长度状态、二级压缩长度状态，通过参数表驱动模型尺寸变更，无需重复建模即可快速生成不同压缩工况下的弹簧形态，提升设计复用效率。材质设置上选用常规弹簧钢的视觉表现，赋予模型金属哑光质感，调整光影反射参数突出弹簧圈的圆弧轮廓与螺旋走向，渲染效果清晰展现弹簧的连续圈体结构，无破面、扭曲等建模缺陷。结构层面严格遵循压缩弹簧的设计规范，两端并紧的支承圈部分与有效圈衔接自然，圈与圈之间在自由状态下保留均匀间隙，满足压缩行程的空间需求，同时配套设计了参数计算表格，可通过输入线径、中径、有效圈数、刚度要求等核心参数，自动计算生成对应模型的尺寸数值，实现设计参数与三维模型的联动，适配不同场景下的压缩弹簧快速设计需求，整个建模过程逻辑清晰，参数关联合理，模型可直接用于后续的装配验证、工况模拟等设计环节。
