机械连接用手臂托架结构设计

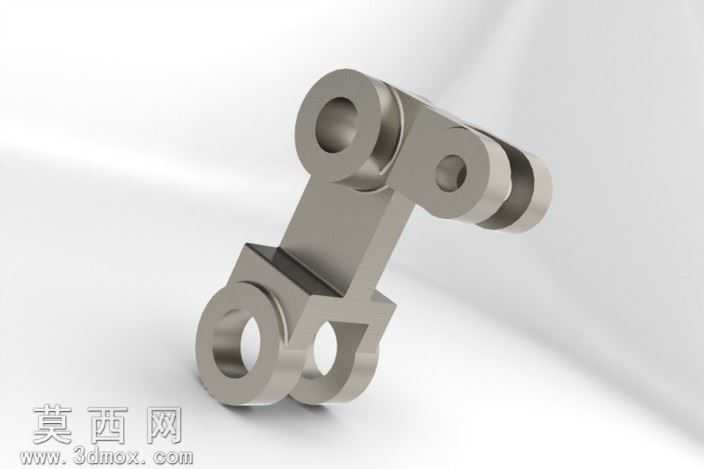

本作品为机械连接用手臂托架三维模型，采用SolidWorks软件完成全参数化建模，建模过程遵循机械零件设计的基准统一原则，首先以托架的中心对称面作为主要基准面，依次绘制各安装耳座的轮廓草图，通过拉伸、切除、倒角等基础特征命令构建主体结构，针对上下分布的铰接孔位，采用同轴度约束保证孔位的位置精度，避免后续装配出现干涉问题。模型渲染阶段采用哑光金属材质，模拟铝合金机加工后的表面质感，通过环境光遮蔽效果强化结构的立体感，清晰呈现各部位的衔接关系。从结构设计来看，该托架整体采用立式支撑布局，上部设置双叉耳铰接结构，预留的同轴通孔用于与上部摆动构件实现铰接连接，中部为矩形截面的支撑立柱，在保证结构刚性的同时尽可能缩减整体重量，下部设置对称分布的双铰接座与安装定位面，可同时实现与底部基座的固定连接以及与驱动连杆的铰接配合，各孔位边缘均设计有工艺倒角，既可以去除机加工产生的毛刺，也能够在装配过程中起到导向作用，避免装配时刮伤配合零件表面。设计思路上围绕机械臂关节处的连接支撑需求展开，充分考虑零件的受力特性，在耳座与立柱的衔接位置设置过渡圆角，降低应力集中风险，提升零件的疲劳使用寿命，各安装孔的孔径、孔距参数均参照通用机械铰接件的标准尺寸设计，具备良好的互换性，可直接应用于小型自动化设备的机械臂连接部位，也可作为机械原理教学的典型案例，用于讲解铰接类支撑零件的结构设计逻辑与建模方法。模型的所有特征均保留完整参数，可根据实际使用场景的负载、安装尺寸需求快速调整各部位的尺寸参数，无需重新构建基础结构，能够有效缩短同类零件的设计开发周期。
