乐高式仿生机械臂虚拟拼装结构

　　这套仿生机械臂结构采用模块化拼装思路设计，核心参考工业协作机械臂的多自由度运动逻辑，用类乐高的标准孔梁、销轴、气动执行元件做单元拆分，每个关节的活动范围都做了物理限位，避免运动过程中出现构件干涉。从实际应用场景来看，这类结构可用于教学演示场景下的机械原理展示，也能作为小型桌面级抓取执行机构的原型验证载体，帮助结构设计人员快速验证多关节联动的运动轨迹合理性，不需要开模就能完成前期的功能逻辑校验。

　　设计过程中优先考虑了构件的通用互换性，所有连接点位都采用标准间距的孔位布局，不同长度的梁类构件可以根据负载需求灵活替换，关节处的转动副采用销轴加衬套的组合形式，既保证转动顺畅，又能控制径向窜动量在合理区间。末端执行器采用平行夹爪结构，搭配小型气动元件提供夹持力，可适配不同形状的小型工件抓取，夹爪的开合行程可以通过更换不同长度的驱动连杆调整，不需要改动整体支撑结构就能适配不同尺寸的作业对象。

　　从安装边界来看，整套结构的底座采用多梁交叉拼接的形式，支撑面的投影尺寸可以根据安装台面的大小灵活调整，底座预留了标准安装孔位，可直接固定在桌面工作台或者小型移动平台上，不需要额外制作转接安装板。整体结构的重心经过配平设计，当机械臂伸展到最大作业半径时，重心投影始终落在底座支撑面范围内，不会出现倾覆风险，关节处的驱动元件采用侧装布局，尽可能缩小了臂体自身的横向尺寸，减少运动过程中与周边设备的干涉概率。

　　结构的传动路径做了简化设计，每个关节的动力输出直接对应执行动作，没有多余的传动环节，既降低了运动过程中的能量损耗，也减少了故障点的数量，后期维护时只需要替换对应磨损的销轴或者梁件即可，不需要拆解整段臂体。臂体的走线槽采用梁体自身的镂空孔位整合设计，气动管路和传感线路可以直接穿过孔位排布，不会外露在臂体外侧，避免运动过程中管线被拉扯磨损。

　　在功能特性上，这套结构支持多自由度协同运动，肩部关节可实现水平方向180度回转，大臂、小臂关节可实现俯仰动作，腕部关节可实现回转与摆动，末端夹爪可完成开合夹持，整体运动覆盖范围可以满足桌面半径内的作业需求。每个关节的活动阻尼可以通过调整销轴的锁紧力度微调，既可以保证运动过程的顺畅性，也能让臂体在任意姿态下保持稳定，不会出现自重下滑的问题。

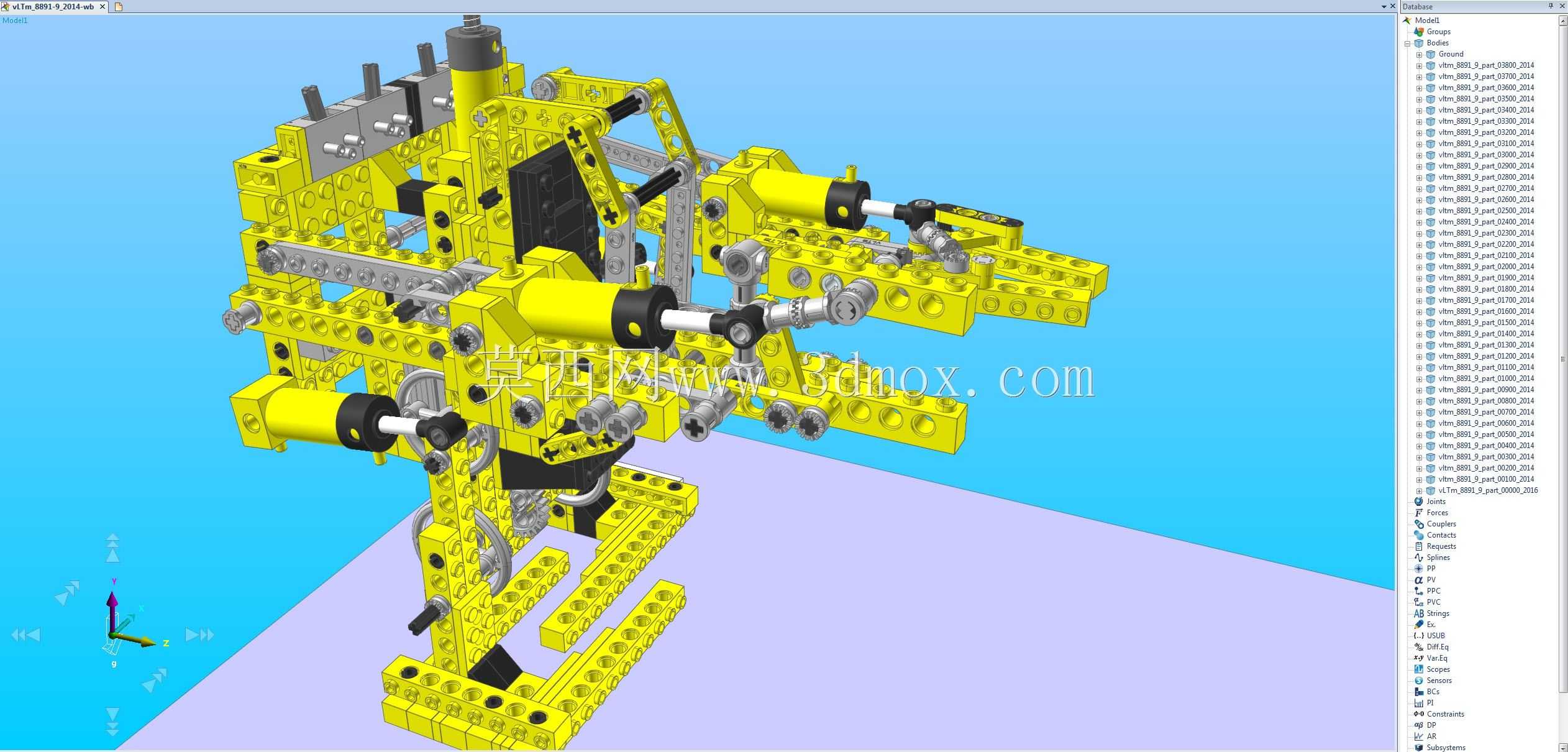

　　设计阶段就考虑了虚拟装配的校验需求，所有构件的装配关系都做了约束定义，在三维环境下可以直接模拟完整的运动过程，验证各个极限位置的构件间隙，提前排查运动干涉问题，也能直接导出运动轨迹数据，为后续实体制作提供参数参考。构件的壁厚和加强筋布局都参考了实际注塑零件的工艺要求，虚拟模型的结构完全具备实体化生产的可行性，不需要做大幅结构调整就能直接开模制作对应的拼装零件。
