雅马哈全地形车前减震器三维设计作品

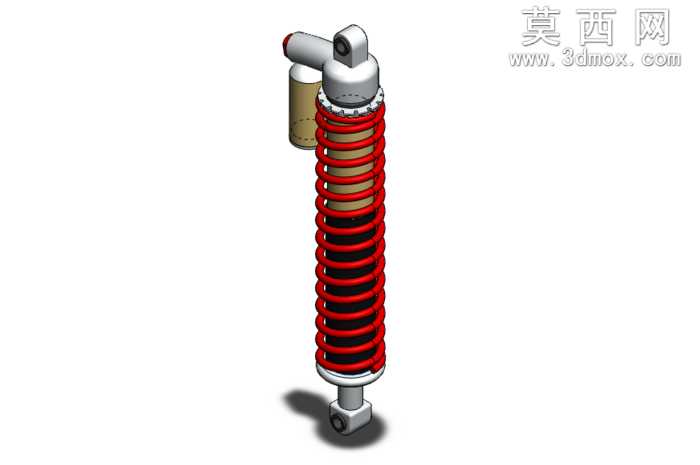

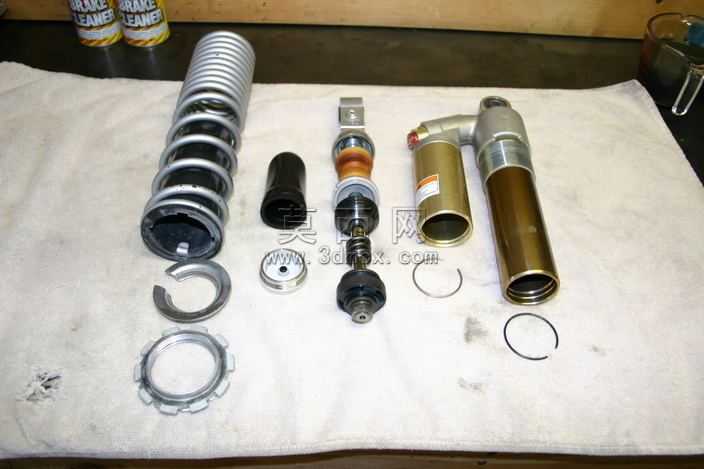

本作品为大学二年级SolidWorks课程实践项目，针对2010款雅马哈YFZ-450R全地形车的前减震部件完成全参数化三维建模，完整还原了越野车型前减震的结构特征与功能逻辑。建模过程遵循从核心部件到附属结构的递进思路，首先完成减震器核心阻尼筒的建模，精准还原筒身的阶梯轴结构、上下安装吊耳的铰接孔位，以及侧置外置储气罐的连接结构，确保阻尼部分的装配基准完全符合实车安装尺寸。随后完成螺旋减震弹簧的建模，通过螺旋线扫描生成弹簧主体，精准匹配弹簧的螺距、线径与有效圈数，还原弹簧上下端的并圈磨平结构，保证弹簧与阻尼筒的同轴装配关系，同时还原弹簧上下端的限位垫圈结构，明确弹簧的工作行程限位逻辑。建模过程中对各部件的细节做了精细化处理，包括阻尼筒上端的调节齿圈结构、侧置储气罐的固定卡箍、上下吊耳的衬套安装位、筒身的防尘套分段结构，所有部件均通过配合约束完成总装配，验证了各部件在减震压缩、回弹行程内的运动无干涉。材质与渲染阶段针对不同部件匹配对应材质属性，阻尼筒主体赋予金属镀铬材质表现光滑耐磨的金属质感，螺旋弹簧赋予红色喷塑弹簧钢材质还原越野改装件的视觉特征，侧置储气罐赋予哑光铝合金材质，上下吊耳与调节部件赋予镀锌钢材质，防尘套部分赋予黑色橡胶材质，通过光影渲染突出各部件的材质差异与结构层次，清晰展现减震器的整体外观与结构细节。该模型完整复现了越野摩托车前减震的移动、压缩缓冲、弹簧冲击吸收的核心功能，各部件参数可编辑，可用于后续的运动仿真、结构受力分析，也可作为全地形车整车装配的配套子部件使用，建模过程严格遵循机械设计的装配逻辑，所有配合关系符合实际机械结构的运动原理，兼顾了外观还原度与结构合理性。
