工厂L型环绕式钢结构作业通道

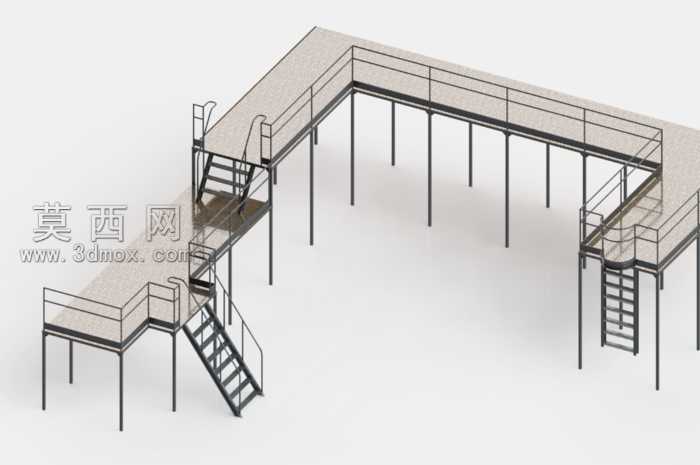

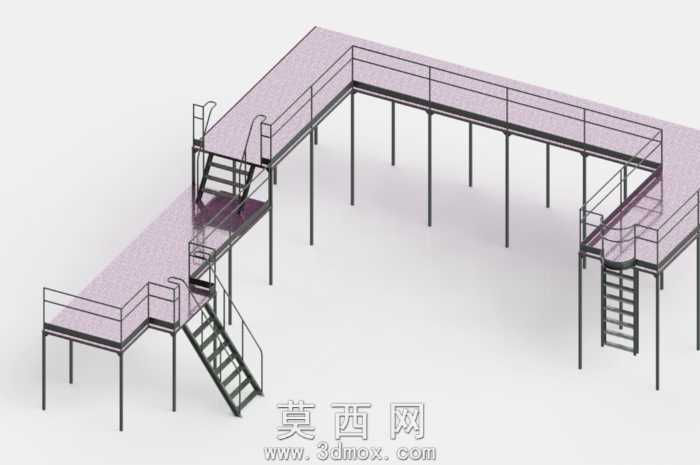

本模型采用SolidWorks进行全参数化三维建模，整体围绕工厂作业区域的环绕通行需求展开设计，建模过程中严格遵循钢结构工程的实际施工规范，对每一处构件的尺寸、连接方式都做了精准还原。首先完成整体布局的草绘定位，根据工厂周边的通行路径规划出L型的通道走向，确定多组支撑立柱的排布位置，立柱采用等截面方管钢结构建模，每根立柱底部预留与地面基础连接的安装法兰结构，通过阵列与位置约束完成全部立柱的排布，保证支撑间距符合钢结构承重设计要求。通道的作业平台部分采用格栅板材质模拟，建模时还原了格栅板的防滑纹理与镂空结构，平台边缘设置通长的安全防护栏杆，栏杆由竖向立杆、横向扶手横杆与中间防护横杆组成，所有栏杆构件的连接节点都做了细化处理，还原实际焊接或螺栓连接的结构细节。模型共设置三处上下通行的梯道，其中两处为斜向钢爬梯，一处为垂直直爬梯，斜爬梯设置了匹配坡度的踏步板与双侧扶手，踏步做了防滑凸起的细节建模，直爬梯设置了护笼结构，满足高空作业的安全防护要求，在通道的转角位置还设置了弧形过渡平台，保证人员通行的顺畅性。渲染阶段采用工业风材质配置，钢结构构件赋予哑光深灰色金属材质，平台格栅板赋予浅灰色防滑金属材质，爬梯踏步做了深色耐磨材质区分，通过环境光与方向光的组合打光，清晰呈现出所有构件的结构层次与连接关系，整体模型结构完整，构件之间无干涉，可直接用于钢结构通道的方案展示、施工参考或教学演示，完整还原了工厂周边可攀爬移动的作业通道的全部结构特征，每一处细节都对应实际工程中的应用需求，兼顾了结构强度、通行便利性与安全防护要求。
