入耳式有线通话耳机外观结构设计

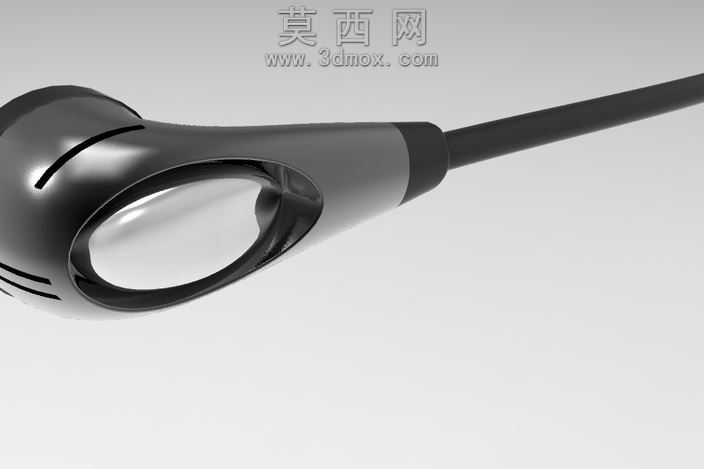

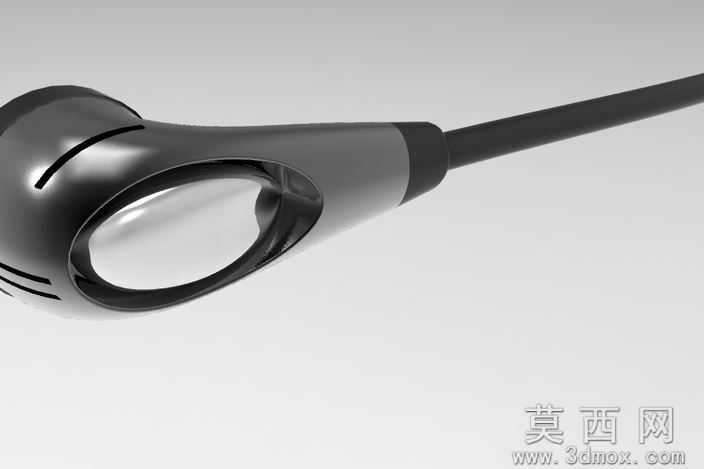

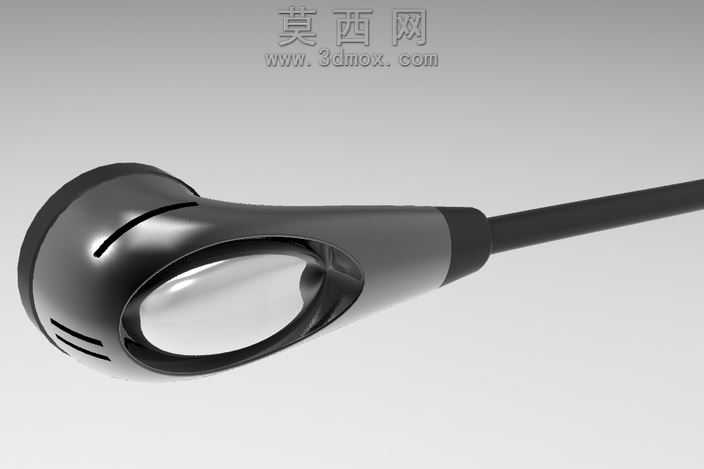

本作品为入耳式有线通话耳机的三维设计方案，建模阶段采用SolidWorks完成全参数化结构搭建，首先以耳机出声面的圆形轮廓为基准绘制草绘，通过旋转凸台命令生成耳机前腔的基础回转体结构，精准控制出声孔区域的曲面弧度，确保入耳佩戴时的贴合度。针对耳机侧面的拾音开槽结构，采用拉伸切除命令完成槽位的精准定位，槽体边缘做0.2mm的圆角过渡处理，避免尖锐棱角带来的佩戴不适感与加工应力集中问题。线材与耳机主体的衔接部位设计了锥形的应力缓冲结构，通过多段曲面放样生成缓冲套的渐变造型，模拟软胶材质的形变空间，降低线材弯折断裂的风险。材质渲染阶段，耳机前腔出声面采用哑光黑色硬质塑料材质，调整粗糙度参数至0.8还原磨砂质感，耳机主体外壳采用半哑光银灰色金属质感材质，添加细微的金属颗粒纹理提升真实感，出声孔区域做深色哑光处理，与外壳形成清晰的视觉层次，线材部分采用高韧性黑色橡胶材质，调整反射参数模拟橡胶表面的柔和漫反射效果。结构设计上预留了内部扬声器、拾音麦克风的安装腔体，腔体壁厚控制在1.2mm，兼顾结构强度与轻量化需求，出声孔采用阵列式排布设计，通过圆周阵列命令生成均匀分布的出声小孔，孔径设置为0.8mm，孔间距1.2mm，兼顾出声效率与防尘性能。设计思路围绕日常通话使用场景展开，在保证基础声学结构合理性的前提下，优化外观曲面的流畅度，整体造型简洁圆润，没有多余的装饰结构，既满足量产注塑的工艺要求，也兼顾了佩戴的舒适度与视觉美观度，可作为入门级有线通话耳机的结构设计参考方案，后续可根据实际元器件尺寸调整内部腔体参数，适配不同规格的发声单元。
