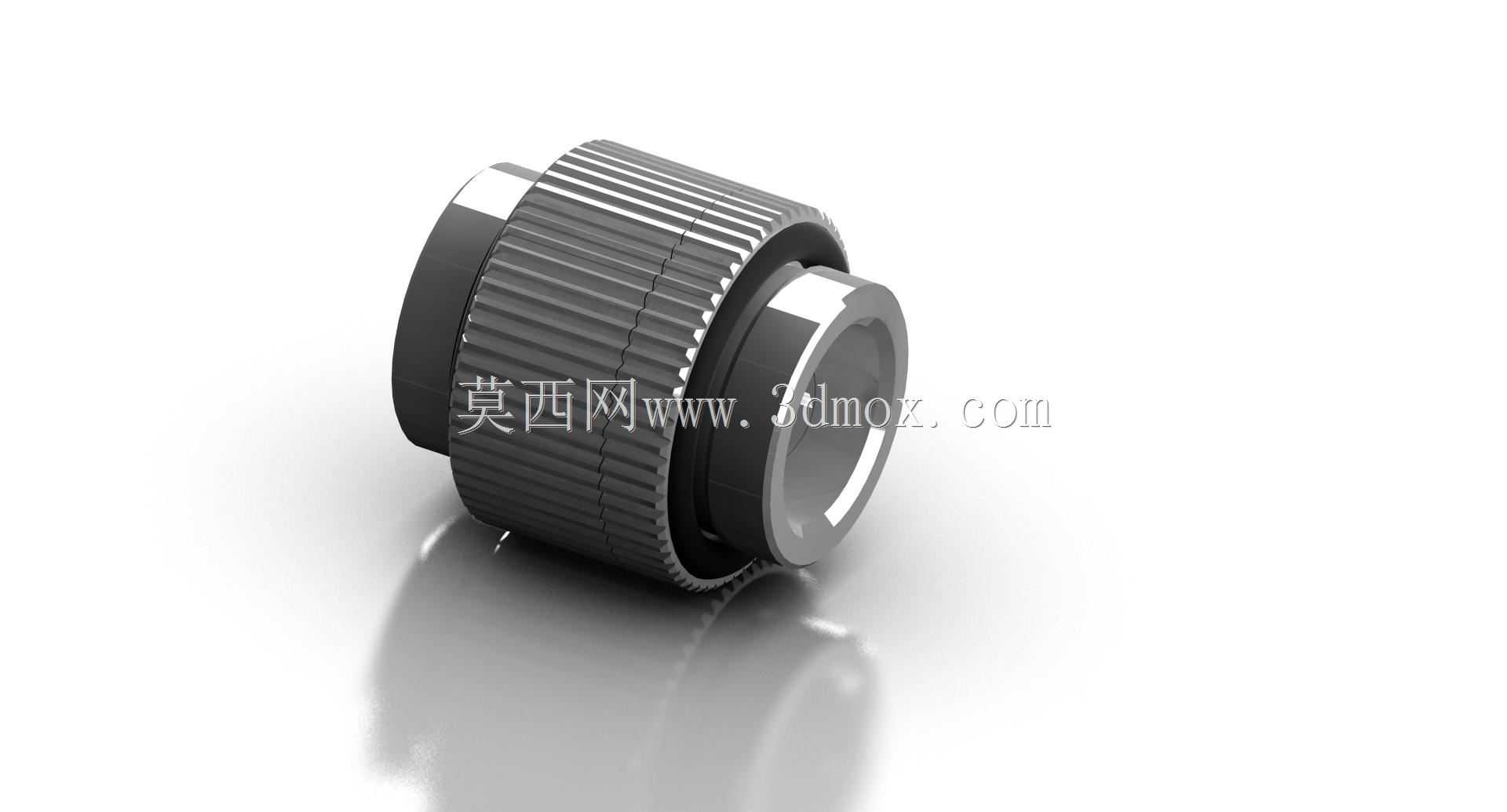

电脑水冷G1/4旋转联接转接接头

　　在桌面级高性能计算机的水冷散热回路搭建中，管路的走向排布一直是影响装机完成度、后期维护便利性的核心环节，尤其是硬管水冷方案中，管路与冷排、水冷头、水泵等部件的连接角度一旦存在偏差，很容易出现硬管应力集中、接头密封失效漏液的问题，这类G1/4规格的旋转联接转接器，就是为解决这类管路对接偏差、实现连接端相对旋转而设计的核心管路配件。

　　从实际使用场景来看，这类旋转转接器多用于冷排出水端、显卡水冷头进出水端这类安装空间局促、管路走向需要反复调整的位置，常规的固定螺纹接头在拧紧后，出水方向完全固定，硬管裁切时如果长度、角度存在微小误差，就会出现管路强行对位的情况，长期使用下应力会持续作用在密封胶圈上，加速胶圈老化，甚至会对水冷头的塑料接口、冷排的薄铜焊接边造成不可逆的拉扯损伤。而带旋转结构的转接器，在主体螺纹拧紧固定到设备端之后，前端的管路连接端可以绕轴线360度自由旋转，不会带动后端的螺纹配合段转动，既可以保证螺纹连接的预紧力符合密封要求，又能灵活调整管路的接出方向，给硬管的裁切、安装留出足够的容错空间，哪怕是初次尝试水冷装机的用户，也能借助这类旋转结构降低管路对位的难度。

　　从结构设计的角度拆解，这款转接器采用同轴双层嵌套的结构设计，内层为通水流道，表面做了光滑钝化处理，减少冷却液流动过程中的沿程阻力，避免流道内出现紊流产生额外的水流噪音；外层为旋转承载结构，中间设置了两道径向密封的丁腈橡胶O型圈，分别承担旋转动密封和静态压力密封的作用，两道胶圈的安装槽做了0.1mm的公差收紧设计，既保证旋转时的阻尼感适中，不会因为管路自重出现自行偏转，又能在1.5bar的常规水冷系统工作压力下完全杜绝渗漏风险。转接器的外表面做了周向的滚花处理，滚花纹路为直纹加防滑槽的组合设计，安装时不需要借助扳手，徒手就可以完成螺纹的预紧，避免金属扳手划伤接头表面的电镀层，也能防止拧紧力矩过大导致的螺纹滑牙、胶圈压溃失效问题。

　　在安装边界与尺寸配合上，这款转接器的连接螺纹为标准G1/4圆柱管螺纹，螺纹长度设计为6mm，刚好匹配市面上绝大多数水冷头、冷排、水泵的接口螺纹深度，不会出现螺纹拧入过深顶坏内部流道、或是拧入深度不足导致密封面压合不够的问题；旋转端的外径控制在16mm，相邻两个接头安装时的中心距只要大于18mm就不会出现干涉，完全适配标准间距的多接口冷排安装需求。转接器的整体通径为6mm，和常规G1/4接头的通径保持一致，不会因为增加了旋转结构就缩减流道面积，避免出现流道瓶颈影响整个水冷回路的流量，在搭配D5、DDC这类常见的水冷水泵时，整个回路的流量损失可以控制在2%以内，几乎不会对散热效率产生可感知的影响。

　　在实际的结构验证过程中，这类旋转接头的旋转寿命是核心考核指标，按照常规装机后每年调整1-2次管路的使用频率，内部的密封结构需要承受至少500次以上的往复旋转而不出现渗漏，同时在长期浸泡在水冷液的环境下，胶圈不能出现溶胀、硬化的问题，金属部件也不能出现氧化锈蚀、镀层脱落的情况，因此这款转接器的主体采用黄铜作为基材，表面做了镀镍处理，既保证了结构强度，又能兼容市面上常见的乙二醇基水冷液、去离子水等不同类型的冷却液，不会和冷头内部的铜质、铝质流道产生电化学反应，避免长期使用后出现冷头堵塞、流道腐蚀的问题。

　　很多装机用户在选型时容易忽略旋转接头的阻尼设计，部分低价旋转接头为了降低加工精度要求，旋转段的配合间隙过大，安装硬管之后，接头会在管路的重力作用下自行偏转，导致硬管出现额外的应力，而这款转接器的旋转配合段采用了精密的间隙配合，配合公差控制在0.02mm以内，旋转时的阻尼均匀，调整到目标角度之后可以保持位置固定，不会出现自行转动的情况，哪怕是走90度垂直的硬管，也能稳定保持管路的形态，不会因为长期受力出现接头偏移、密封失效的问题。另外，接头两端的密封端面都做了高光倒角处理，和对接部件的密封面接触时，不会划伤对方的密封平面，也能让密封胶圈的压合更加均匀，进一步降低漏液的风险。
