巴哈赛事优化型越野车钢管车架底盘

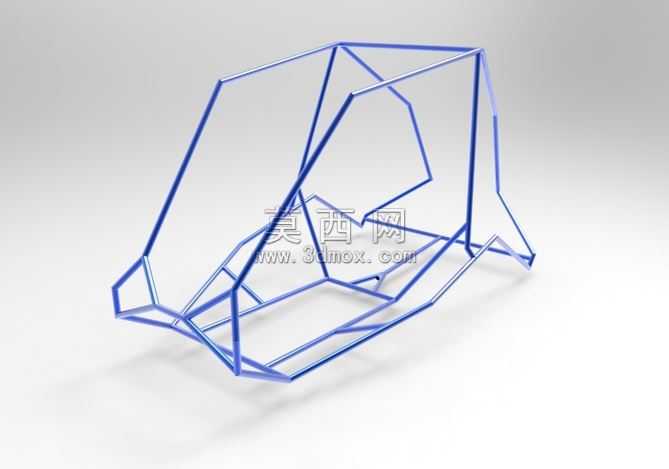

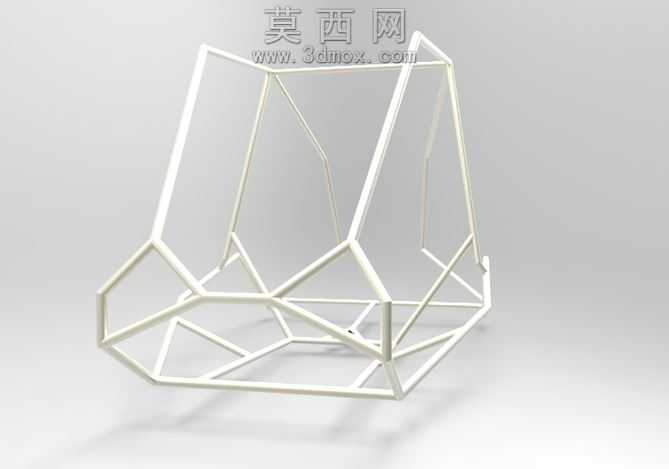

本作品为面向巴哈越野赛事打造的优化型越野车底盘三维模型，整体采用空间钢管桁架式结构设计，建模阶段依托参数化三维设计环境完成全尺寸骨架搭建，首先根据巴哈赛事的通过性、碰撞防护、载荷传递要求确定底盘的轴距、轮距、接近角、离去角核心参数，再以连续变径的钢管构件作为结构主体，通过三维软件的焊件模块完成每一段管材的路径绘制、切口匹配、相贯线处理，确保所有管件衔接位置完全贴合，无干涉错位问题。建模过程中同步完成结构受力的拓扑优化，针对越野工况下的冲击载荷集中区域，比如前部碰撞缓冲区、悬架安装支点、驾驶舱防滚环位置，调整管材的排布密度与倾斜角度，在保证整体抗扭、抗弯强度的前提下，尽可能削减非承载区域的冗余管材，实现底盘整体轻量化的设计目标。渲染阶段采用半透明金属蓝色材质赋予钢管构件，清晰展现内部空间的框架走向，搭配柔和的环境漫反射光源与浅灰色接地背景，突出桁架结构的空间层次感，让观者可以直观识别底盘的受力传递路径与各安装点位的布局。结构设计上，前部预留了发动机、转向机构的安装位，中部按照人机工程要求划定驾驶舱的防护边界，防滚环的曲率与连接位置完全符合越野赛事的安全规范，后部设置了悬架、传动系统的固定支点，所有安装位都在建模阶段完成了安装平面的平整度校验、连接孔位的同轴度匹配，确保后续零部件装配无公差冲突。设计思路围绕越野场景的高可靠性需求展开，摒弃了传统民用车辆底盘的冲压承载式结构，选择空间管阵结构的高刚性优势，通过多轮的结构迭代优化，平衡了底盘强度、整体重量、制造成本三者的关系，既满足巴哈赛事中飞坡、颠簸、碰撞等极端工况的使用要求，也为后续的零部件装配、实车焊接加工提供了精准的三维参照，模型包含完整的结构细节，可直接用于结构仿真验证、加工出图参考以及赛事车辆的前期方案评审。
