手铐配套金属钥匙三维结构设计

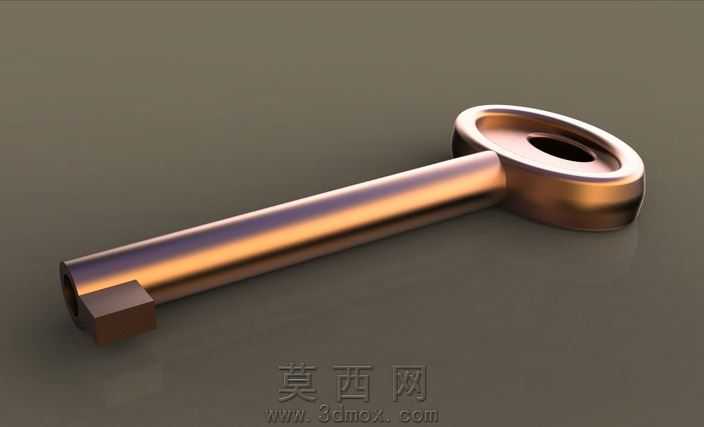

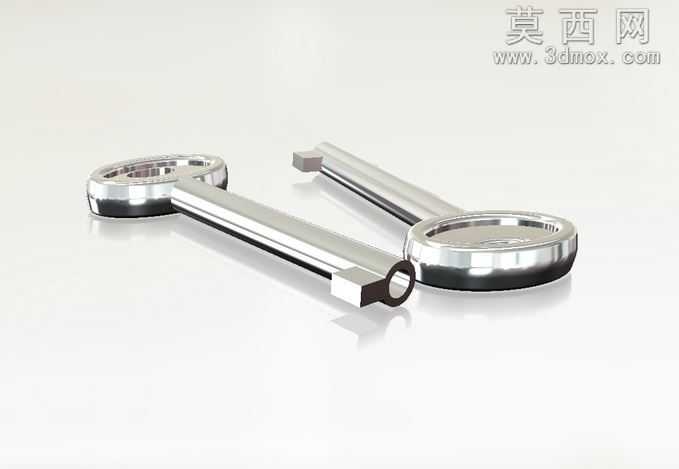

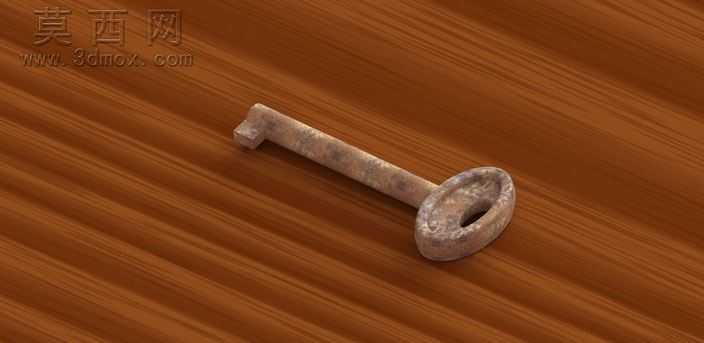

本模型为手铐配套专用钥匙的三维结构设计，建模过程以SolidWorks为核心工具完成全参数化构建，整体遵循机械五金零件的加工逻辑进行特征搭建。建模初始阶段先绘制钥匙头部的环形轮廓草图，通过旋转凸台命令生成头部的多层阶梯圆环结构，圆环中心预留的穿挂孔位采用完全贯穿的切除拉伸命令实现，头部边缘的多层凸缘结构通过多次等距偏移草图后旋转叠加完成，还原了传统手铐钥匙头部便于施力旋转、可穿挂钥匙环的结构特性。钥匙杆部采用圆形截面沿轴向拉伸生成直杆主体，杆部与头部的衔接位置做了微小的圆角过渡处理，避免应力集中的同时还原真实金属零件的加工倒角特征。杆部末端的解锁齿结构通过绘制对应齿形的截面草图，采用拉伸切除命令从杆部底端切除多余材料生成，齿部的尺寸比例严格匹配手铐锁芯的配合公差要求，保证虚拟装配时可顺利插入锁芯完成解锁动作。模型渲染阶段采用哑光金属材质赋予整体结构，模拟不锈钢钥匙的磨砂金属质感，头部圆环的凸缘位置添加轻微的反射高光效果，还原金属零件表面机加工后的细腻纹理，背景采用蓝绿渐变的纯色背景突出模型主体结构，渲染视角选取45度斜视角，可同时完整展示钥匙头部的环形结构、杆部的直杆形态以及末端的解锁齿结构，各部分结构比例协调无变形。设计过程中重点考量了钥匙与手铐锁芯的配合精度，所有特征的尺寸参数均参考常规警用手铐钥匙的实物比例设定，杆部直径、齿部的凸起高度与宽度、头部圆环的内外径尺寸均经过比例校准，既保证模型外观的写实度，也可用于安防锁具结构的教学演示、3D打印验证等场景，模型整体无多余冗余特征，各部分结构衔接流畅，倒角、圆角等细节处理到位，完整还原了金属钥匙的工业设计细节。
