立式换热用压力容器结构三维设计

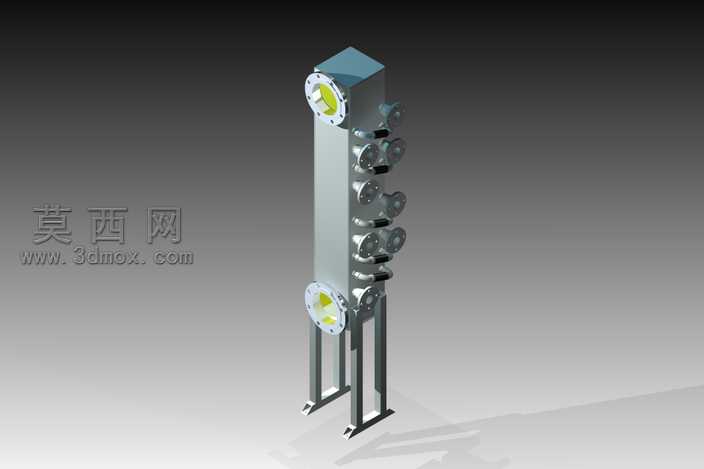

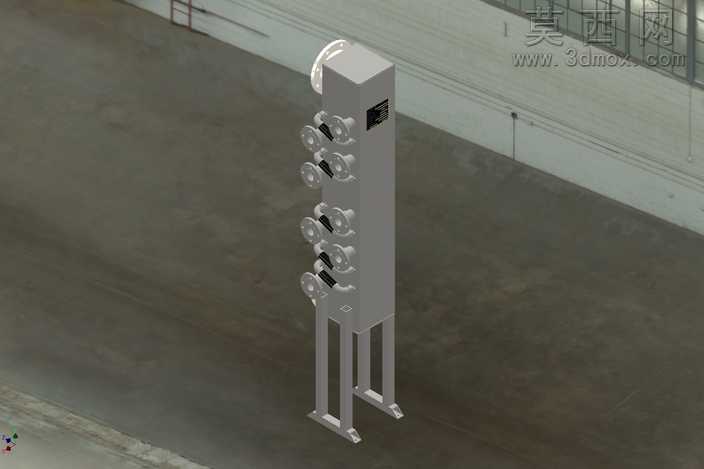

本作品为立式换热用途的压力容器三维建模成果，建模过程严格遵循承压换热设备的结构设计逻辑，首先完成整体立式长筒主体的基准搭建，确定上下两端法兰接口的同轴度基准，保证介质进出通路的对中精度。建模阶段依次构建主体承压腔体、上下带密封法兰的介质进出口、侧面多组接口组件以及底部支撑支架结构，每一处连接部位都还原了实际设备的螺栓排布、密封面结构细节，确保模型结构符合压力容器的装配逻辑。材质渲染环节针对不同部件做了区分设置：主体承压腔体采用哑光银灰色金属材质，还原不锈钢承压壳体的质感；法兰密封面做了亮面金属处理，凸显密封端面的加工精度；侧面的阀类接口部件做了深色金属质感区分，底部支撑支架采用厚重的深灰金属材质，突出支撑结构的承重属性；法兰端面的密封垫片区域做了淡黄色材质区分，清晰展现密封结构的位置。结构设计上，主体采用立式长条形承压腔体布局，上下两端的大口径法兰分别作为热介质入口与冷介质出口，侧面沿竖直方向排布多组接口，可实现多通路的介质导流与换热流程控制，底部采用四支斜撑式支脚结构，支脚底部带有安装固定底板，保证设备立式安装的稳定性。设计思路围绕换热器内压力容器的实际功能展开，还原入口热气体与冷却水换热、输出温暖水体的功能对应的结构特征，所有接口的位置、尺寸比例都参照实际工业换热压力容器的常规设计比例，模型整体结构完整，各部件之间的装配关系清晰，没有多余的冗余结构，既还原了设备的外观形态，也准确体现了承压换热容器的内部通路逻辑与外部安装结构，可用于换热设备结构展示、压力容器原理教学等场景的三维演示使用。
