多接口连接惰臂机械结构三维建模作品

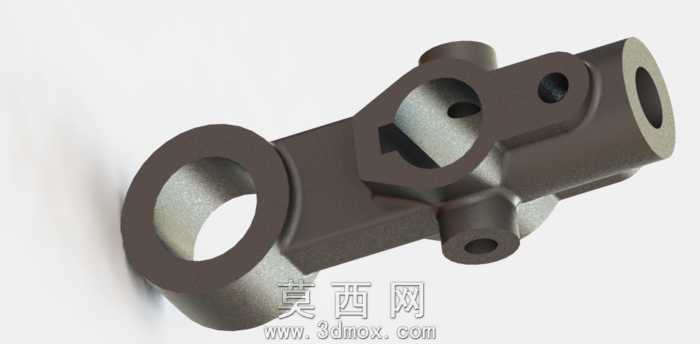

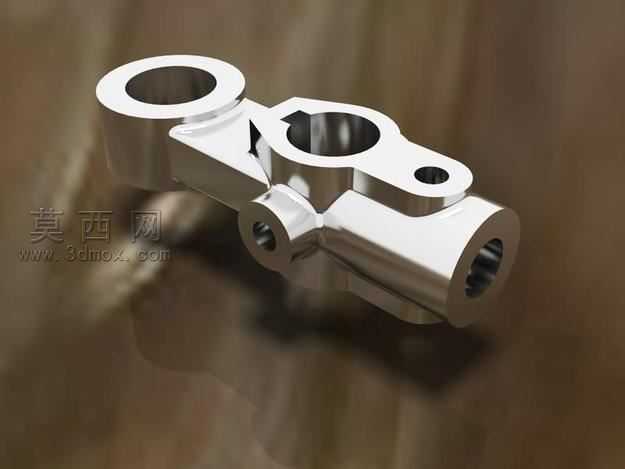

本次建模的惰臂构件，是机械传动系统中承担铰接支撑、载荷传递功能的典型连接类零件，建模全程依托三维参数化设计逻辑完成，首先从零件的功能需求出发拆解结构：该零件主体为一体化铸造成型的异形块状基体，左侧设置大尺寸铰接通孔，用于与固定销轴配合实现摆动支撑，孔壁做了等厚加厚处理，保障铰接位置的抗磨损与抗形变能力；基体中部开设带定位卡槽的异形安装腔，用于匹配对接配套的传动杆件，卡槽的尺寸公差在建模阶段做了参数化约束，可直接对接后续工程图的公差标注需求；基体右侧延伸出同轴的阶梯轴套结构，轴套端面做了倒角处理，既去除锐边保障装配安全性，也能在装配时起到导向作用；基体上下及侧部分布的多个小直径通孔，分别用于安装定位销、紧固螺丝以及外接润滑管路，每个孔位的深度、直径都按照实际装配需求做了参数化设定，可根据不同的载荷工况快速调整尺寸参数。材质渲染阶段，针对零件的铸钢材质属性，调整了金属材质的粗糙度、金属度参数，还原了铸钢件经喷砂处理后的亚光金属质感，对孔壁、端面等机加工位置单独赋予了更高的光洁度材质，区分铸造面与机加工面的视觉差异，同时添加了柔和的环境光遮蔽效果，清晰呈现各个结构的衔接关系与空间层次。建模过程中采用了全参数化的草图驱动方式，先绘制零件的主视截面轮廓，通过拉伸、切除、打孔等基础特征完成主体结构搭建，再对所有锐边添加符合机械加工规范的圆角、倒角特征，避免应力集中问题，整个模型的特征树逻辑清晰，所有尺寸都关联到全局参数变量，后续若需调整零件的铰接孔径、安装距、轴套长度等核心尺寸，仅需修改对应参数即可完成全模型的更新，可直接用于后续的虚拟装配、运动仿真、有限元受力分析等工作，也可导出对应格式对接3D打印、数控加工等生产环节，完整还原了惰臂零件从结构设计到三维模型落地的全流程，符合机械设计领域的实际建模规范与生产应用需求。
