户外壁挂式不锈钢燃气表防护壁橱

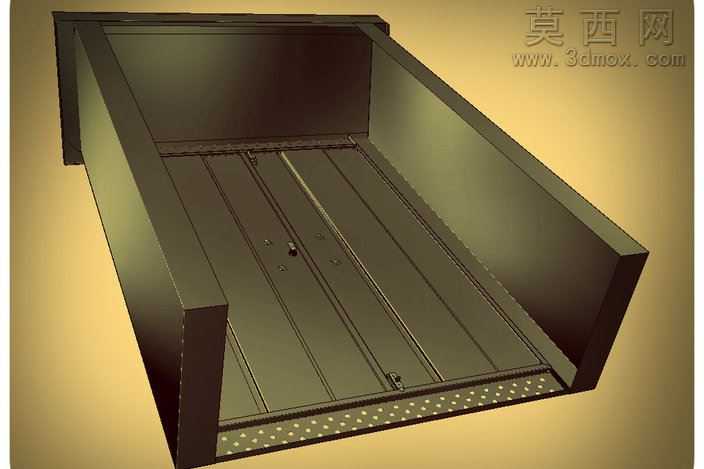

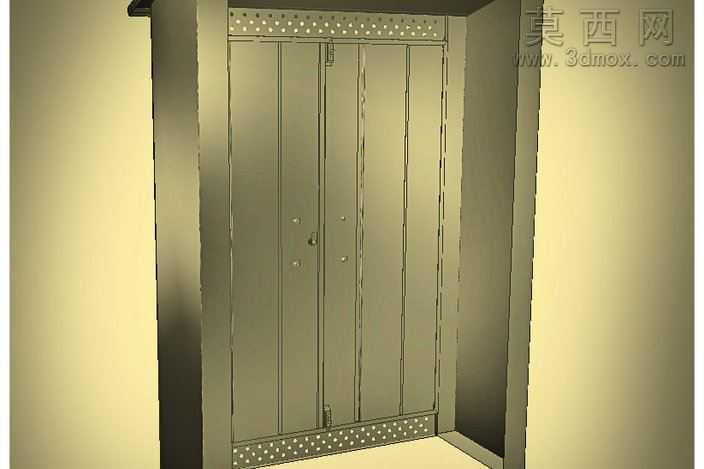

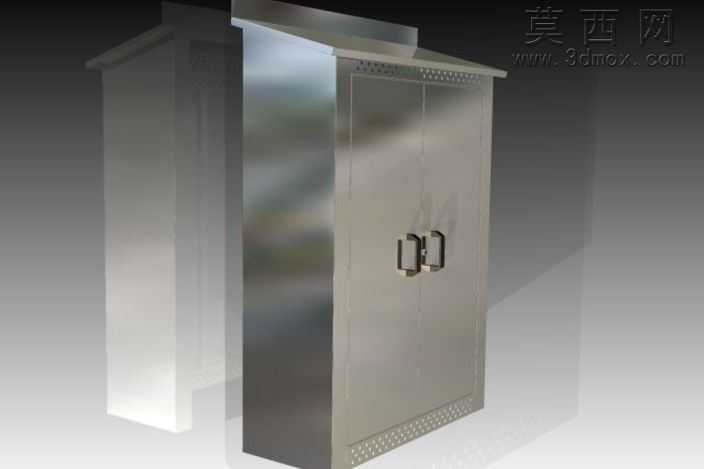

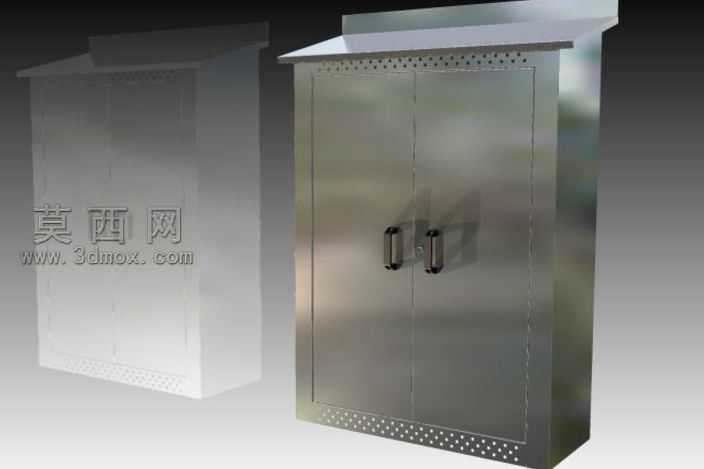

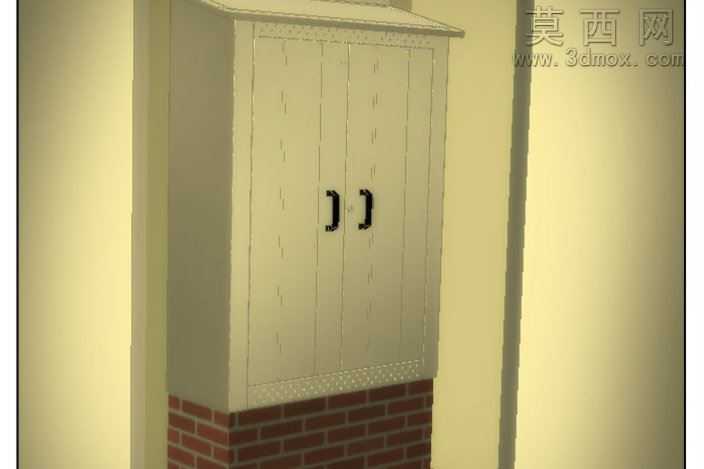

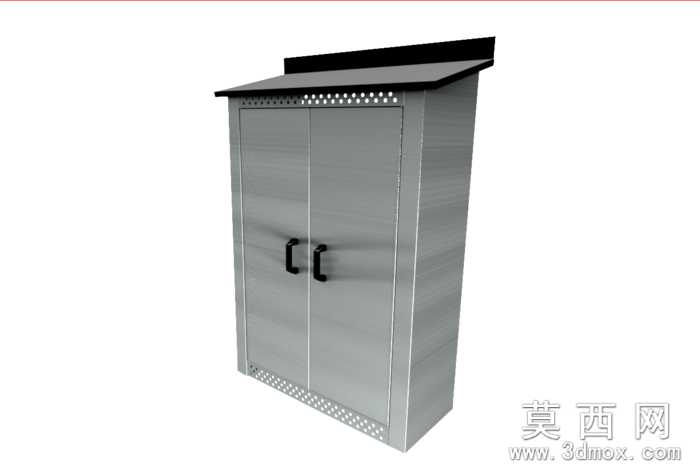

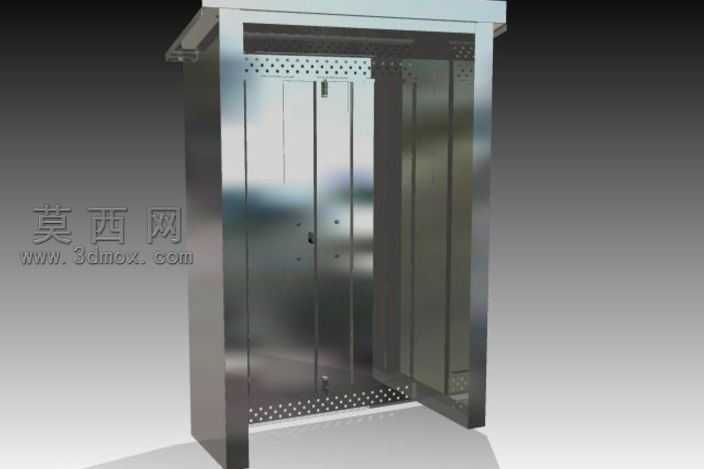

本作品为户外壁挂安装的燃气表防护壁橱三维模型，采用Autodesk Inventor完成全参数化建模，搭配KeyCreator完成结构细节校验与渲染输出，整体还原不锈钢燃气表箱的真实工业形态。建模阶段首先依据民用燃气表安装的通用尺寸规范确定柜体整体外轮廓，采用自顶向下的建模思路，先搭建柜体的整体装配骨架，再拆分顶板、侧板、背板、双开门板、底部承托板等独立零件，确保各零件装配间隙控制在合理公差范围内，避免出现干涉问题。材质设置上，整体柜体主体赋予拉丝不锈钢材质，调整材质的反射粗糙度与金属度参数，还原户外不锈钢板材经拉丝处理后的哑光金属质感，同时在门板把手位置单独赋予哑光黑色硬质塑料材质，通过材质差异突出操作部件的视觉辨识度，渲染阶段采用HDR环境光模拟户外自然光照射效果，添加柔和的接触阴影增强模型的立体感与真实感。结构设计上，柜体顶部设置外伸的防雨檐结构，边缘做向下弯折的导水边设计，可避免雨水顺着柜体顶部缝隙渗入内部；柜体上下边缘区域设置阵列排布的通风冲孔，既保证柜内空气流通避免燃气积聚，又能阻挡大体积杂物进入柜体内部；正面采用对开双门结构，搭配对称式外装把手，方便日常抄表、检修操作时完全开启柜门，柜门与柜体的连接位置预留合页安装位，可适配常规民用五金合页的安装尺寸；柜体背板预留壁挂安装孔位，匹配墙体安装的膨胀螺栓固定需求，满足在砖基础、建筑外墙面上的壁挂安装要求。建模过程中对板材的折弯圆角、焊接拼接位置的工艺细节做了还原，所有板材厚度统一采用常规户外不锈钢箱体的通用厚度，确保模型结构符合实际钣金加工的工艺要求，不存在无法落地生产的非合理结构，整体模型结构完整，细节还原度高，可用于燃气设施配套防护产品的设计参考、方案展示以及加工前的结构校验工作。
