对置活塞式二冲程增压发动机三维结构

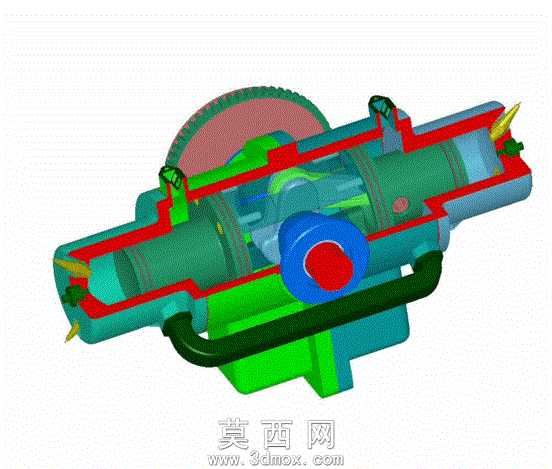

本模型为对置活塞式二冲程增压发动机的全剖视三维建模成果，建模过程中严格遵循动力机械的结构设计逻辑，先完成核心运动构件的参数化搭建：以曲轴组件为传动核心，精准还原曲轴曲柄的偏心距参数、平衡块的配重轮廓，曲轴两端的传动齿轮齿形、齿距均按照机械传动标准建模，保证齿轮啮合的运动逻辑符合真实工况。随后完成气缸组件的建模，采用水平对置的双活塞布局，两个活塞分别布置在气缸的两端，活塞环槽、活塞销孔的细节结构完整还原，活塞与气缸内壁的配合间隙按照工程设计标准预留，保证装配关系的合理性。进排气与增压系统的建模是本作品的重点，模型还原了集成在缸体上的两个压缩机结构，压缩机的气道走向、叶轮轮廓均做了精细化处理，连接缸体与压缩机的外部管路采用扫掠特征完成建模，管路的弯折半径、接口法兰的安装孔位都做了精准定位，清晰展现出增压空气从压缩机进入燃烧室的完整路径。渲染环节采用剖视专属的材质区分方案：气缸壳体、曲轴箱等固定支撑构件采用半透明的青绿色工程塑料材质，既可以展现外部轮廓，又不会遮挡内部结构；活塞、曲轴、齿轮等运动构件采用饱和度较高的绿色、蓝色实色材质，和固定构件形成明确视觉区分；内部的燃烧室腔道、气道采用醒目的红色材质标注，让流体通路一目了然；两端的喷油嘴尖端采用亮黄色金属材质突出细节，齿轮的啮合面做了轻微的金属磨砂质感处理，提升模型的真实感。设计思路上，本模型刻意简化了四冲程发动机必备的复杂配气机构，依托二冲程发动机的工作特性，通过对置活塞的同步运动控制气口开闭，搭配集成式压缩机提供高压进气，在精简核心构件数量的前提下实现高功率密度的设计目标，全剖视的展示形式可以让观看者清晰观察到动力传递路径、气体流动路径，完整展现该型发动机无摩擦燃烧室墙、结构简单紧凑的设计优势，所有构件的装配约束均按照真实机械装配逻辑添加，可直接用于运动仿真演示，直观呈现二冲程工作循环中活塞往复、曲轴旋转、气口开闭的联动过程。
