磁活塞动力机构教学演示装置

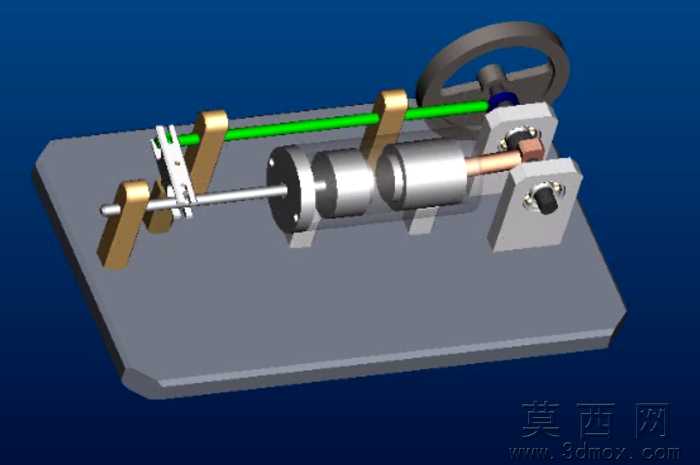

本作品为磁活塞动力原理演示装置的三维建模成果，建模过程依托专业三维设计软件完成，整体采用1:1等比例还原教学演示装置的完整结构，所有零部件均按照机械设计公差要求进行参数化绘制，确保各组件装配关系精准无干涉。模型整体以厚重的灰色安装底板为承载基座，底板边缘做了倒角钝化处理，表面赋予哑光磨砂金属材质，还原铸铁基座的厚重质感与防滑特性。动力输入端设置了带轮式手动驱动轮，轮体采用深灰色硬质塑料材质，轮缘做了防滑纹理设计，与中心转轴采用键连接结构，保证扭矩传递的稳定性。传动部分包含两套平行布置的轴系，一套为镀铬光轴导向轴，表面赋予高反光金属材质，搭配两个黄铜材质的导向支座，支座底部通过内六角螺栓与底板紧固，导向轴上搭载带磁块的活塞滑动组件，磁块部分做了分色处理，清晰展示磁极布置位置；另一套为动力输出轴系，包含银灰色金属气缸组件，气缸缸体做了分段式结构设计，分别还原缸套、端盖、气口等细节，端盖处设置铜质活塞杆连接结构，活塞杆与曲柄滑块机构铰接，曲柄部分与手动驱动轮同轴连接，完整复现旋转运动转化为直线往复运动的传动逻辑。模型还设置了亮绿色的辅助定位杆，用于标识磁活塞的运动行程限位位置，所有紧固件均按照标准件参数建模，螺栓头、螺母的棱角细节清晰，不同材质部件通过材质球区分质感：黄铜部件呈现暖金色金属反光，镀铬部件呈现冷银色高反光效果，塑料部件呈现低反光哑光质感，磁块部分做了半透明标识处理方便观察内部磁极布局。设计思路围绕教学演示核心需求展开，通过简化非必要结构、强化核心传动逻辑的方式，让磁活塞依靠磁力驱动减少机械摩擦的创新原理能够直观呈现，整体装配完成后可通过驱动轮手动操作，完整演示磁活塞往复运动、带动曲柄旋转的全过程，所有运动部件均预留了合理的运动间隙，避免虚拟装配下的运动干涉，既满足机械原理教学的展示需求，也可作为磁动力创新结构的验证原型，为后续磁活塞动力装置的优化设计提供直观的三维参考。
