四加仑丙烷加热立式商用炸鱼设备结构

　　这款四加仑丙烷炸鱼设备，主要面向小型餐饮门店、流动餐车、户外市集餐点这类商用场景设计，核心用途是完成整鱼、鱼块等食材的高温油炸作业，相比普通家用炸锅，它的单次处理量、加热持续性、操作安全性都更贴合商用高频使用的需求。

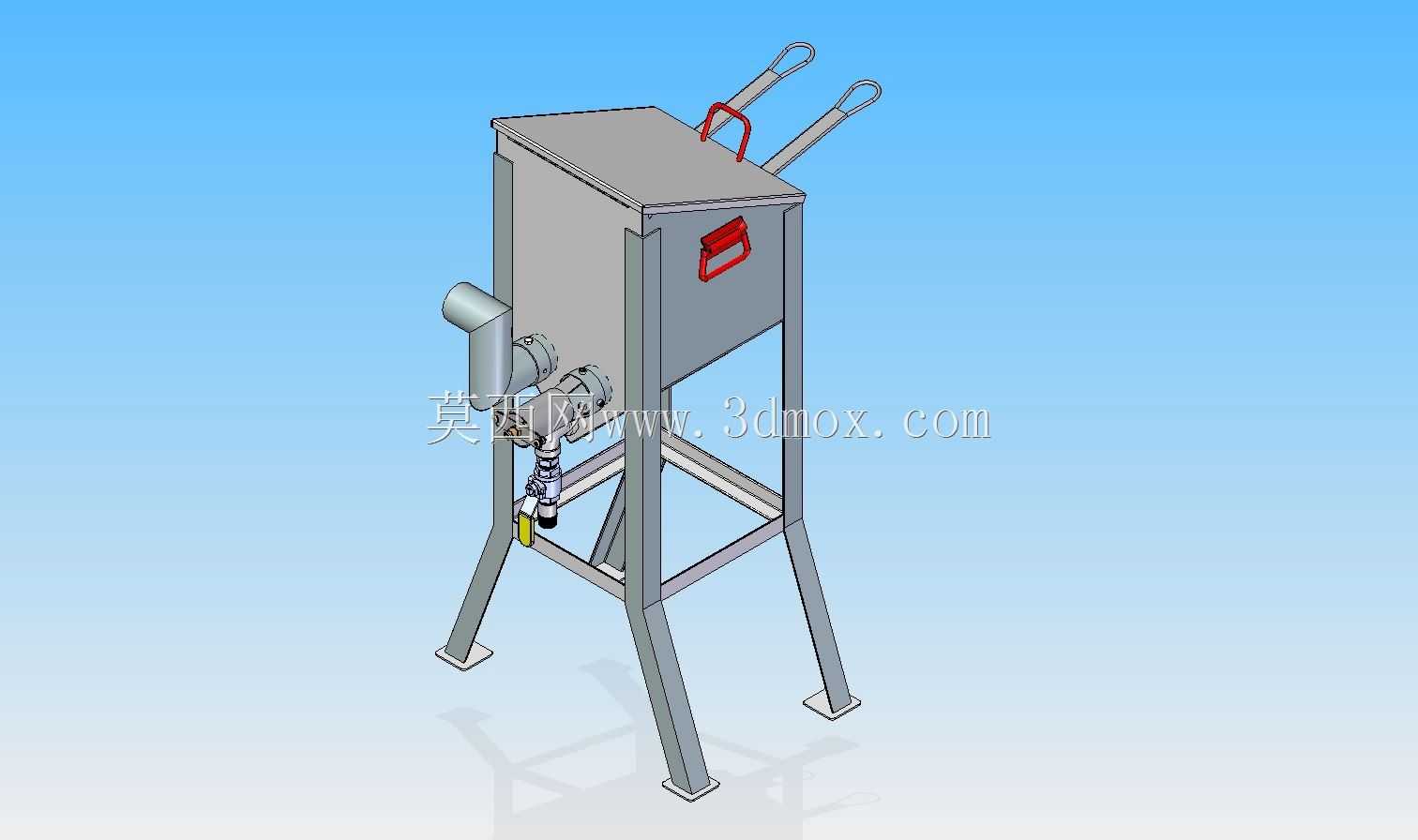

　　从结构设计逻辑来看，整机采用立式支腿架构，四条倾斜布置的金属支腿底部带方形安装脚垫，安装时可通过脚垫上的预留孔位将设备固定在操作台面或者移动餐车的台面上，避免油炸作业过程中设备晃动引发热油倾洒的安全隐患；支腿上方的框架采用型材焊接成型，既承托上方的油炸锅主体，也预留了底部的管路安装空间，丙烷供气阀组、调节旋钮都布置在锅体侧下方的框架区域，操作人员站在设备正面操作时，伸手就能完成火力调节，不需要探身到锅体上方，避免被高温油气烫伤。

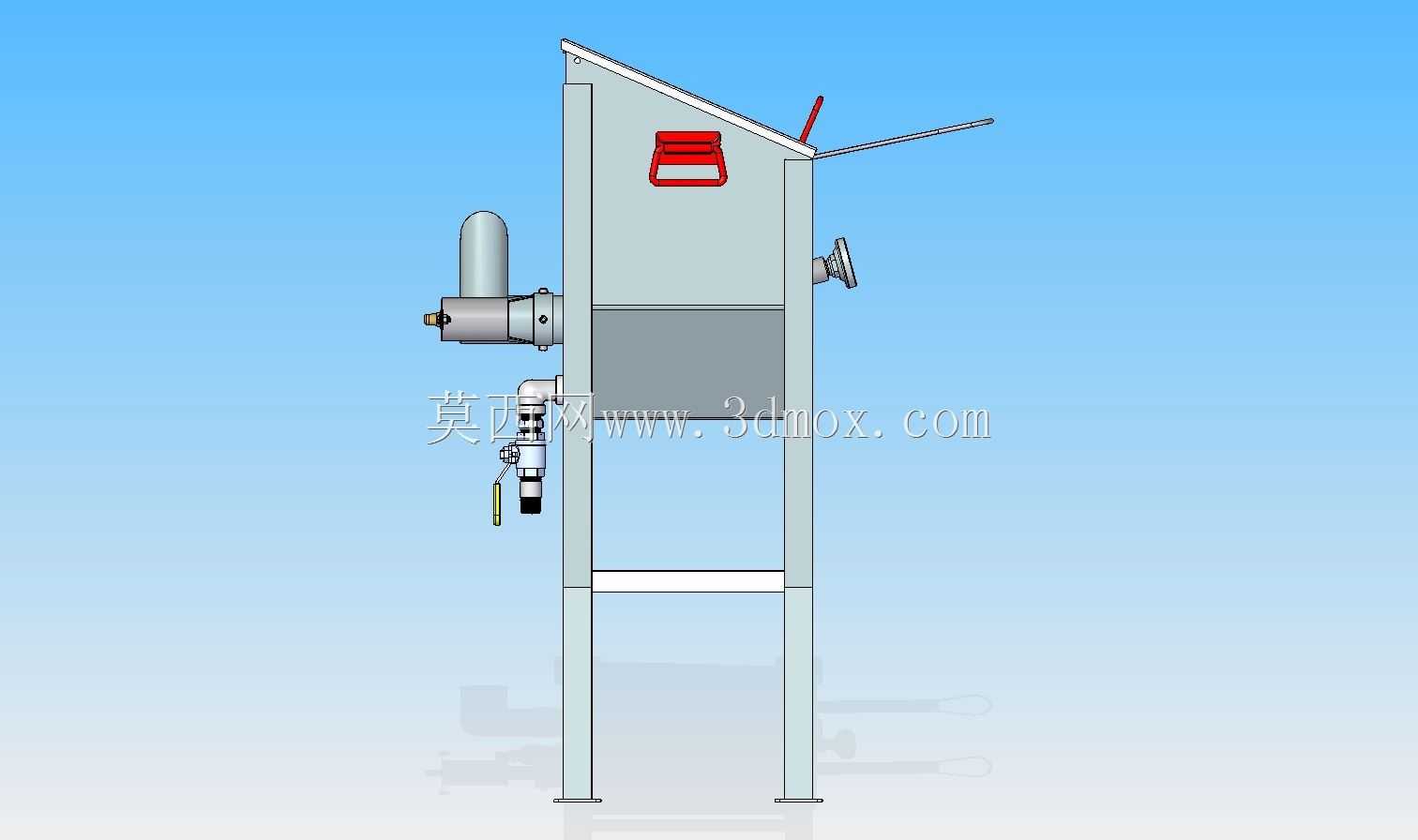

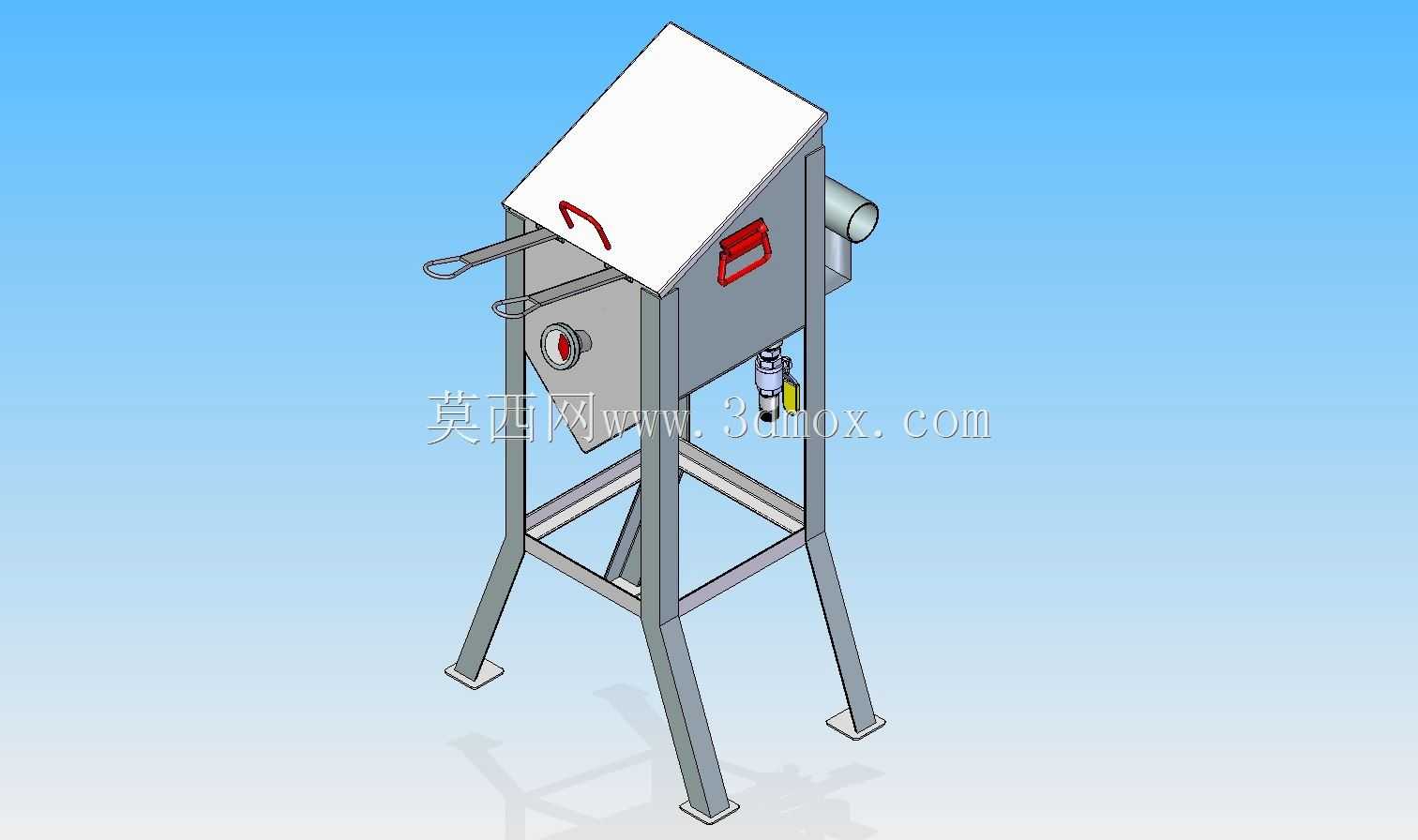

　　锅体部分的设计参考了成熟商用煎锅的通用尺寸，适配市售常规尺寸的煎锅篮，炸篮采用抽拉式结构，前端带加长防烫手柄，作业时可以直接将装有待炸食材的炸篮推入锅体，炸制完成后抽出沥油，不需要额外配置捞取工具；锅体上方设置了可开合的斜向顶盖，顶盖正面带红色卡扣把手，闭合时可以减少油炸过程中的热量散失，也能避免热油飞溅到操作区域，顶盖顶部的红色提手方便操作人员在需要开盖时握持，减少接触高温顶盖的风险。锅体侧面预留了排气接口，油炸过程中产生的油烟可以通过该接口外接排烟管路，适配不同经营场景的排烟要求。

　　加热系统采用丙烷作为燃料，相比电加热设备，它不需要依赖大功率供电回路，在户外无稳定市电的流动经营场景下也能正常使用，供气阀组集成了压力调节、火力控制功能，正面的带标识旋钮可以直观调节火力大小，匹配不同食材炸制需要的油温区间。整机主体材质可选钢或者不锈钢，选择不锈钢材质时可以更好地适配餐饮行业的卫生清洁要求，日常作业后可以直接用高压水枪冲洗锅体及框架表面，不容易残留油污锈蚀；选择普通钢材制作时可以压缩制造成本，适合固定经营场所、有定期维护条件的使用场景。

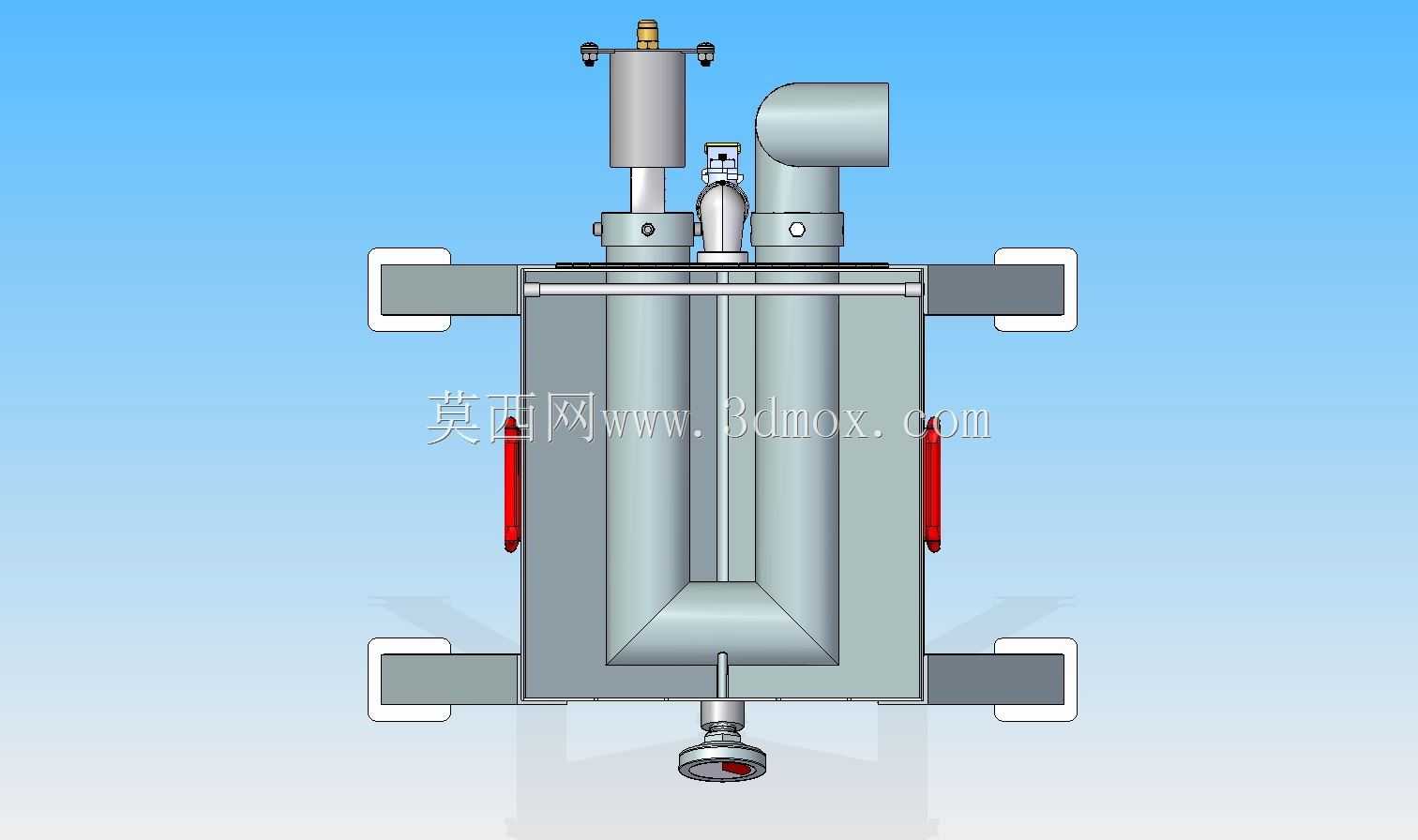

　　从安装边界来看，整机支腿的跨距经过优化，放置在常规宽度的商用操作台上不会超出台面边缘，锅体的高度刚好适配成年人站立操作的手臂高度，长时间作业不容易产生操作疲劳；设备后侧的管路接口、排气接口都做了内收设计，安装时设备可以紧贴墙面放置，不需要额外预留过多的后侧操作空间，能有效节省经营场所的操作区面积。设计过程中也对比了市售成品商用油炸锅的结构参数，在保证四加仑额定容量的前提下，尽可能压缩了非功能区域的结构尺寸，同时强化了支腿框架的结构强度，即使满锅热油的状态下，框架也不会出现形变晃动的问题，炸篮的滑轨采用耐磨金属材质，经过上万次抽拉测试也不会出现卡滞、磨损过度的问题，适配商用场景下高频次的使用需求。
