可移动式象链管理固定装置结构设计

　　在规模化畜牧转运作业场景中，大型活体牲畜的装卸环节一直存在作业风险高、固定效率低的痛点，尤其是成年大象这类体重吨位大、肢体力量强的个体，传统的绳索绑定、单链固定方式很容易出现挣脱、固定点移位的问题，既容易造成牲畜应激反应，也会给现场作业人员带来安全隐患。这套象链管理装置正是针对这一实际作业痛点开发的专用固定构件，整套作业流程中需要成对配置使用，分别对应牲畜的前肢与后肢固定点位，无需在转运载体上做永久性焊接固定，可根据不同体型牲畜的肢体间距、不同转运载体的舱位结构灵活调整安装位置，适配多种规格的牲畜运输车厢、临时装卸站台的固定需求。

　　从功能实现逻辑来看，装置核心依托滚轮组件的自重作用力实现链段的自动锁止：当链条穿过装置的导槽结构时，交替送入的链段会在滚轮重力的压迫下自动卡入对应键槽，无需额外的弹簧、气动等辅助锁止元件，纯机械结构的锁止逻辑可靠性极强，不会因为动力中断、元件失效出现锁止失效的问题。同时装置设置了可保持的打开位置，当需要松脱链条时，只需将锁止结构拨动至打开位并固定，即可顺畅抽出链条，完成牲畜的解绑操作，单人即可完成全部固定与松脱动作，大幅降低装卸环节的人力投入。

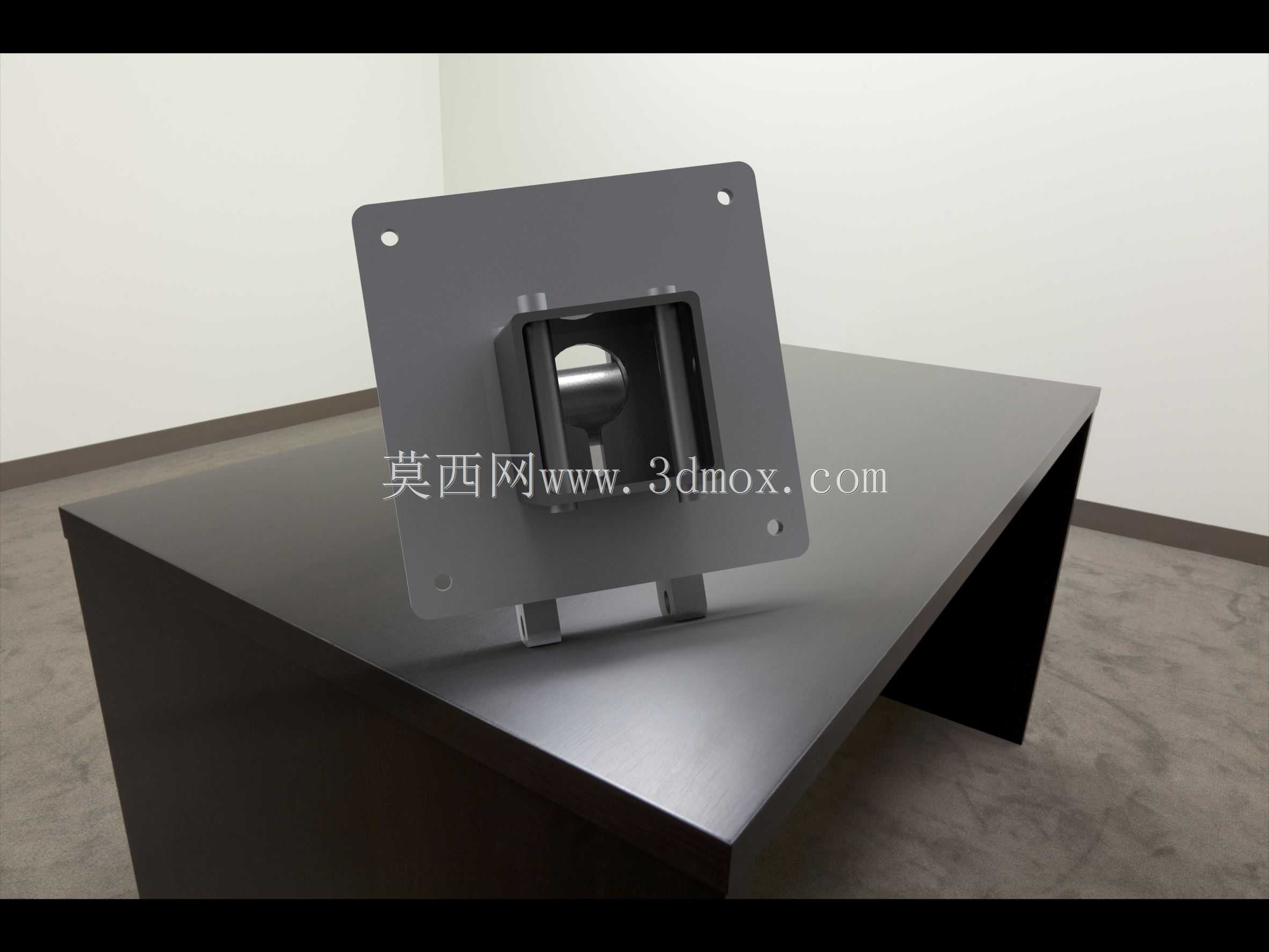

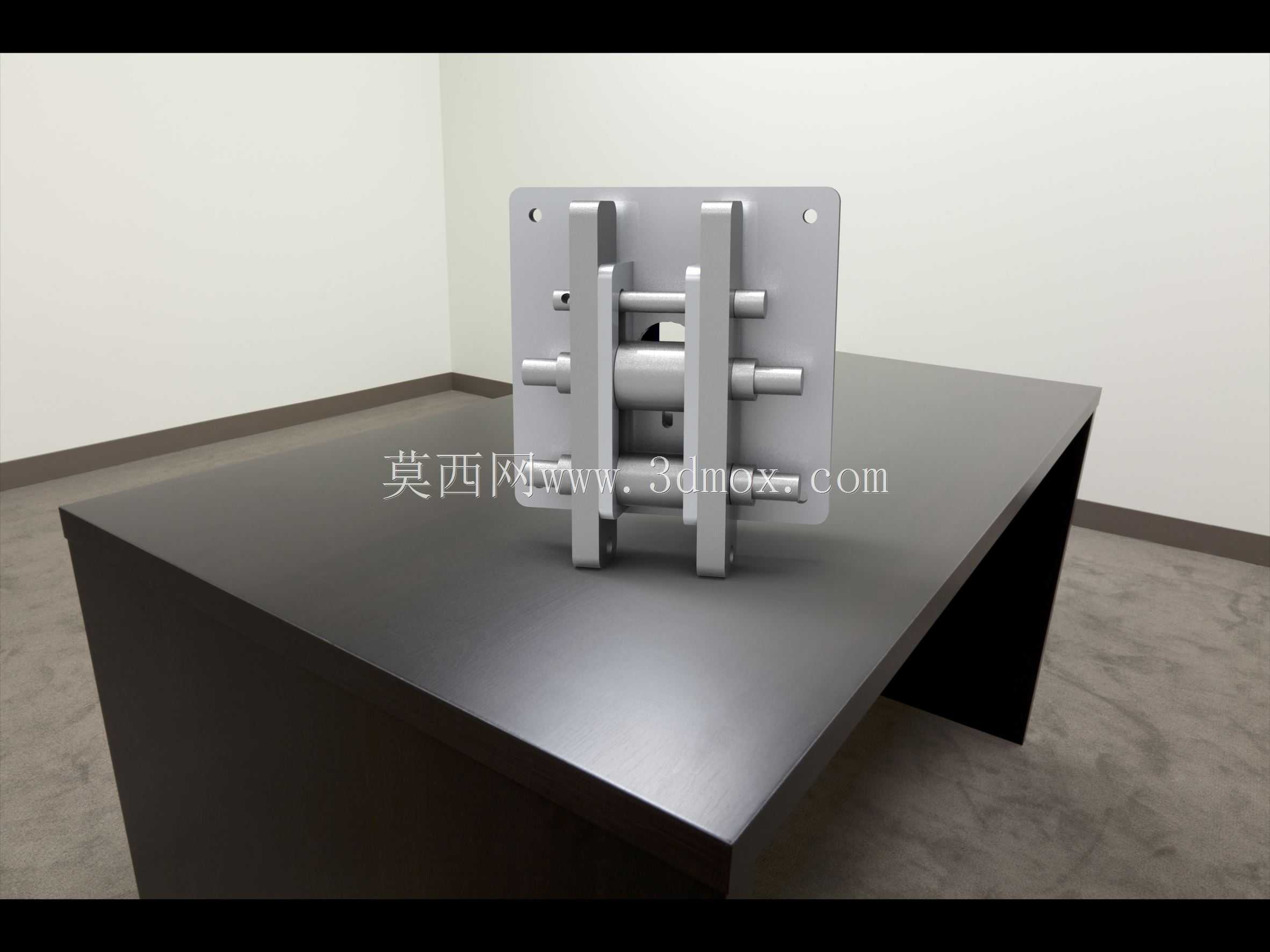

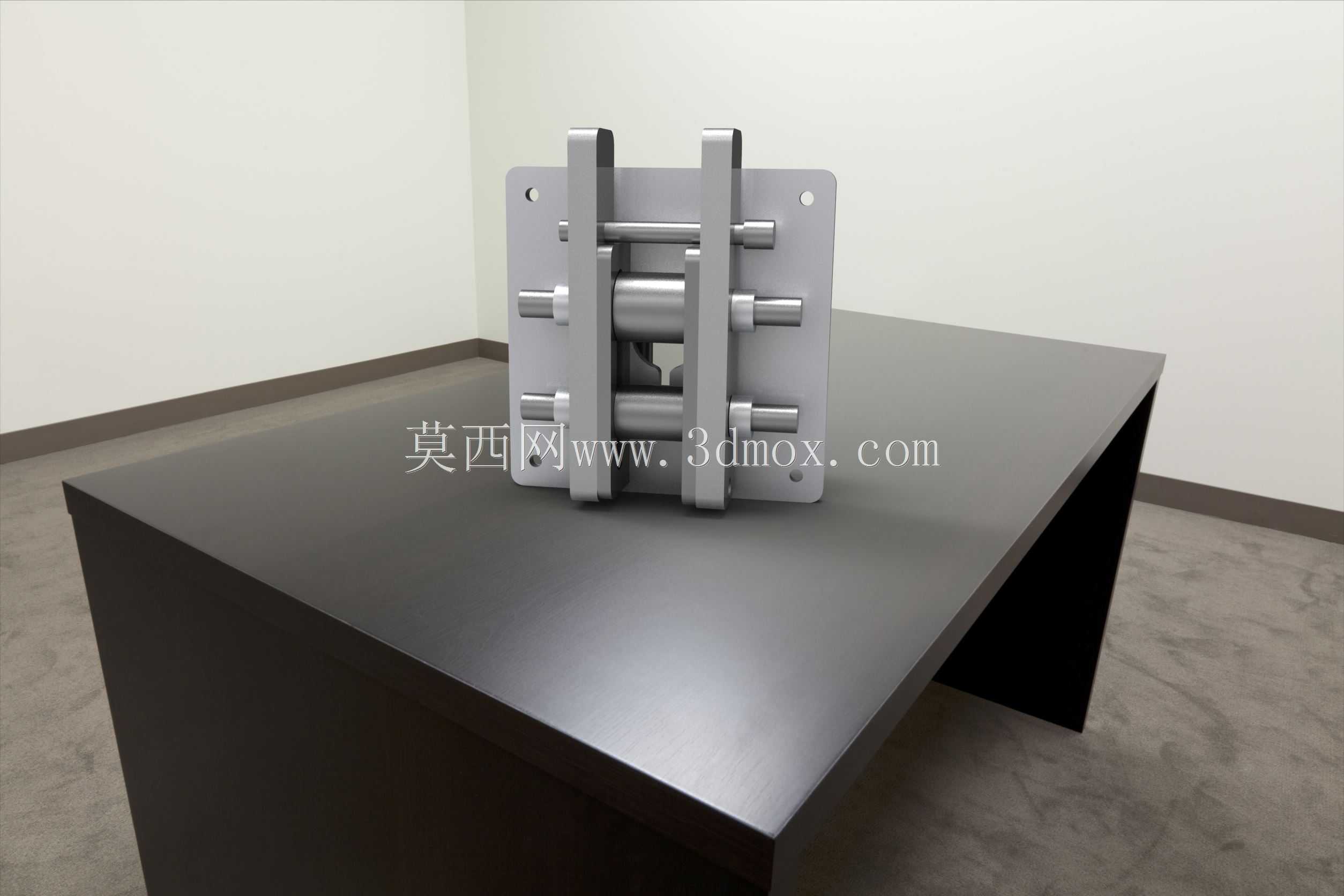

　　从结构设计思路上，整套装置采用对称式的夹板布局，主体安装板为带安装孔的平板结构，安装时只需通过螺栓穿过板件四角的安装孔，即可将装置固定在转运载体的侧壁、站台的预埋安装位上，安装边界清晰，不需要对安装基面做复杂的预处理，只要基面平面度满足常规螺栓安装要求即可完成固定。两侧的导向夹板与中间的滚轮、导柱采用同轴装配设计，所有受力部件均采用对称受力布局，当链条承受侧向拉力时，载荷会均匀分布在两侧的导柱与夹板上，不会出现单侧受力过载导致的结构变形问题。中间的滚轮组件做了圆角过渡处理，避免链节卡入时出现刚性磕碰，延长链条与装置本身的使用寿命。

　　在实际作业的适配性设计上，装置的导槽宽度匹配常规重型牲畜牵引链条的链节尺寸，可兼容市面上绝大多数同规格的工业输送链条、畜牧专用牵引链条，不需要定制专用链条即可配套使用，降低了整套作业方案的配套成本。考虑到装卸作业的实际工况，装置所有外露的金属部件均做了圆角钝化处理，没有尖锐的外凸棱角，避免固定过程中剐蹭牲畜肢体、划伤作业人员。同时装置的可移动设计特性，让其可以在同一作业区域内的不同点位间快速拆装转移，不需要为每个装卸点位单独配置固定装置，一套装置即可覆盖多个作业位的固定需求，尤其适合临时转运点、流动作业场景下的装卸固定需求。

　　从实际使用验证的效果来看，成对配置的装置可以分别实现前肢、后肢链条的独立锁止与松脱，作业时先将前肢对应的装置锁止，待牲畜调整到合适站位后再锁止后肢的装置，松脱时可以按照作业顺序先松开后肢链条，引导牲畜移动到等待区域后再松开前肢链条，整个过程链条始终处于可控的锁止状态，不会出现牲畜突然挣脱的风险。滚轮自重锁止的结构相比传统的插销式锁止，不需要作业人员手动对准插销孔，在牲畜轻微晃动的工况下也能顺畅完成锁止动作，对作业场景的适配性更强。
