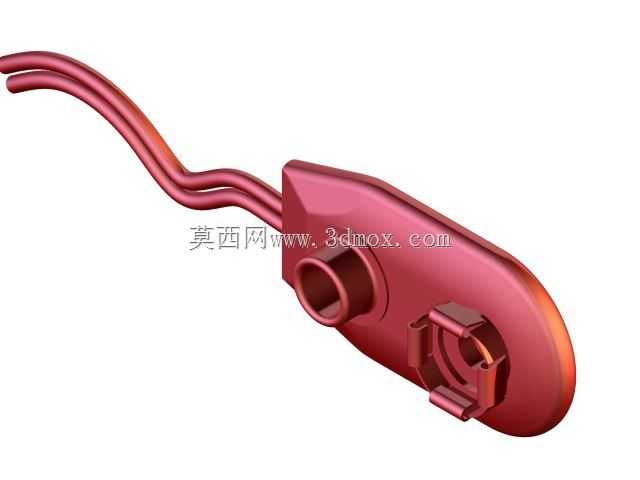

9V电池对接式引线连接器结构设计

　　这款9V电池引线连接器的设计，最初是针对便携检测仪器、小型工控传感模块、手持调试设备这类需要频繁更换9V叠层电池的场景开发的，很多现场运维的手持设备，电池仓空间局促，传统硬插式电池扣在多次插拔后容易出现弹片疲劳松脱，在设备晃动、跌落时出现接触不良断电的问题，尤其在工业现场的振动环境下，这类故障会直接导致检测数据丢失、设备重启，影响作业效率。设计时首先考虑的是接触可靠性，主体基座采用绝缘耐温的工程塑料注塑成型，内部嵌装的导电接触件完全匹配9V叠层电池的公端卡扣尺寸，接触部位做了圆弧过渡的抱紧结构，安装时顺着电池端的导向推入即可完成卡接，不需要额外施力按压，插拔行程控制在3mm以内，既保证足够的接触正压力，

　　又不会因为插拔力过大导致电池端极片变形。引线部分采用多股细铜丝绞合的软导线，出线位置做了应力释放的弧形过渡结构，避免导线在反复弯折时根部出现断线，导线从基座侧方斜向引出，不会占用电池轴向的安装空间，在紧凑的电池仓内不会出现导线被仓盖挤压破损的问题。从安装边界来看，整个连接器主体的最大外轮廓尺寸适配标准9V电池的端部安装位，基座最宽处不超过电池本体的宽度，厚度方向凸起控制在5mm以内，不管是设备内置的电池仓，还是外接的电池盒，都不需要额外修改原有仓体的尺寸，可以直接替换传统的硬接式电池扣。接触件的导电部分做了镀镍处理，兼顾导电性能与抗氧化能力，在潮湿、多粉尘的工业现场环境下，也能长期保持稳定的接触电阻，

　　不会因为氧化出现电压降过大的问题。基座的卡扣结构和电池端的配合做了防呆设计，反向无法推入安装，避免现场操作人员更换电池时接反正负极导致设备电路烧毁。在结构强度设计上，基座的塑料壁厚做了均匀化处理，最薄位置不小于1.2mm，日常插拔、导线拉扯时不会出现基座开裂的问题，导线和基座内部接触件的连接部位采用压接加铆固的方式，能承受不小于30N的轴向拉力，不会出现导线被拉脱的情况。实际应用中，这类连接器除了用在工业手持设备上，也适配各类DIY电子制作、学生实验装置、无线报警模块的供电连接，软引线的设计可以让电池的安装位置更灵活，不需要严格对齐电路板上的电池扣焊接位置，可以通过引线把电池布置在设备内部空余的空间里，提升设备内部的空间利用率。

　　设计过程中也做了插拔寿命的验证，经过500次以上的反复插拔后，接触件的抱紧力仍然保持在设计要求范围内，接触电阻波动不超过10mΩ，完全满足日常使用的寿命要求。基座表面没有多余的棱角，所有转角都做了R0.5以上的圆角处理，装配时不会划伤操作人员的手，也不会刮破设备内部的其他导线绝缘层。出线口的位置做了内凹的导线限位槽，导线装配后不会在基座根部出现径向的窜动，进一步提升引线部位的抗弯折能力，即使在设备经常移动、导线被反复牵扯的使用场景下，也能保证连接的稳定性。
