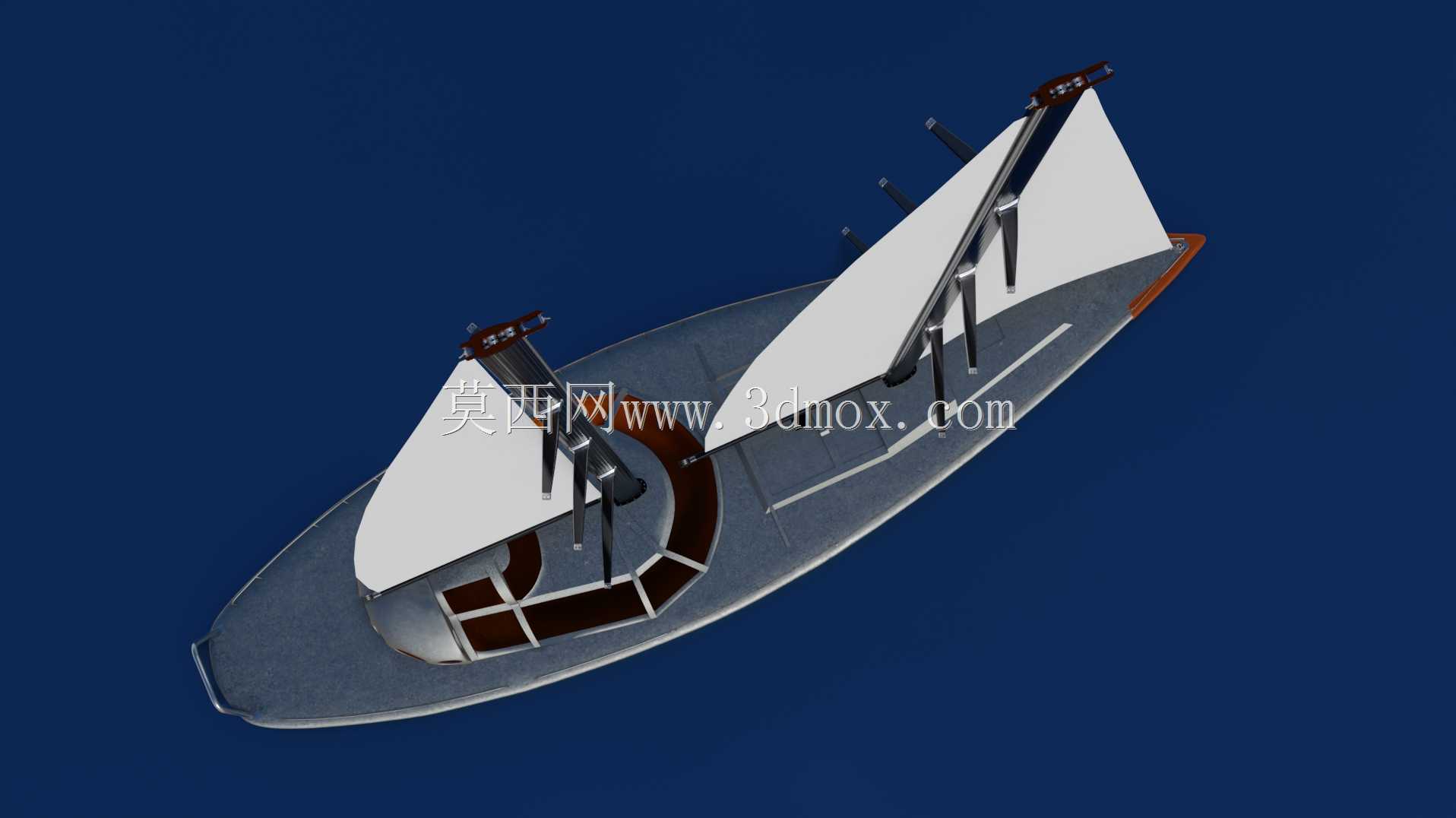

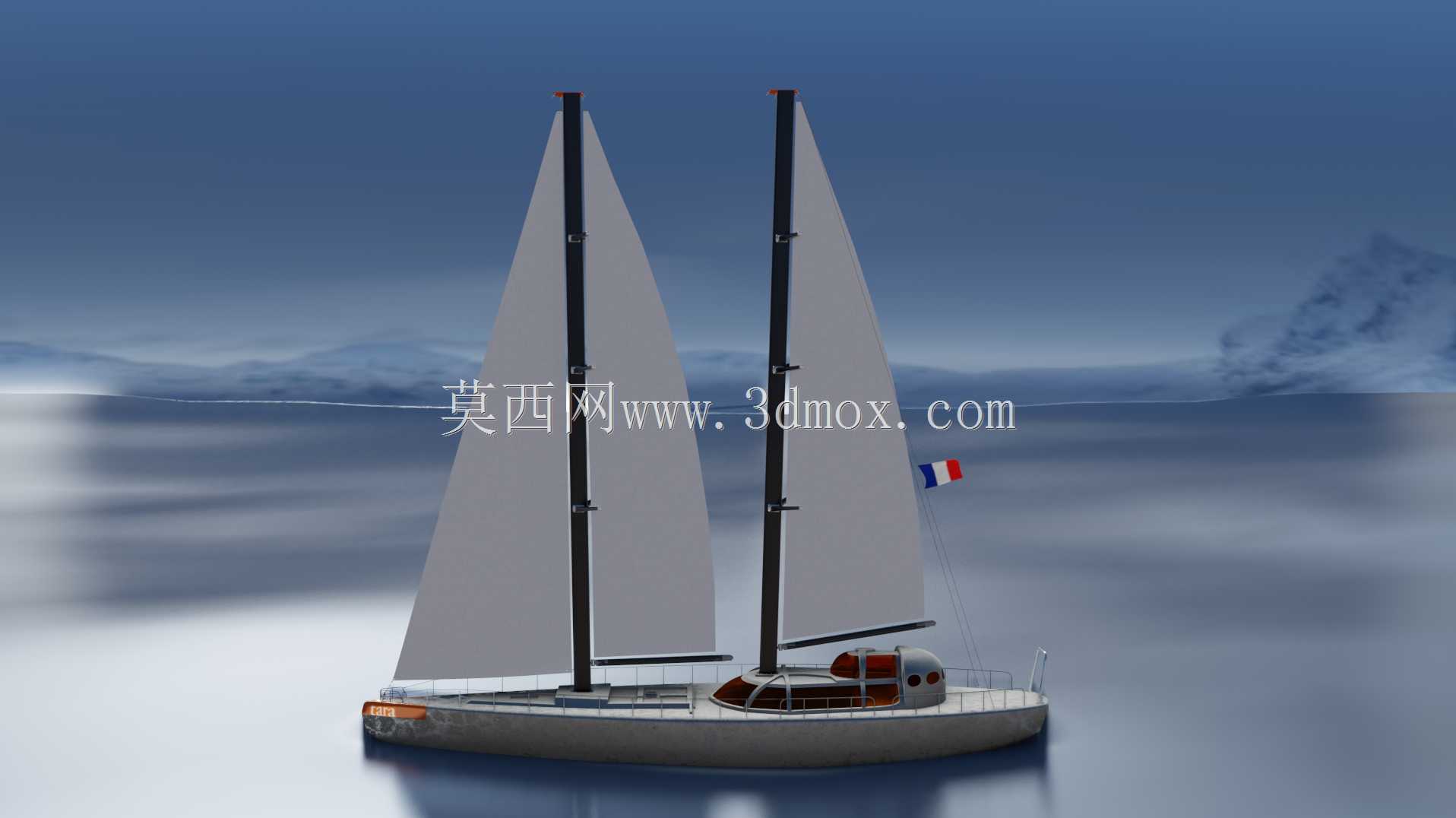

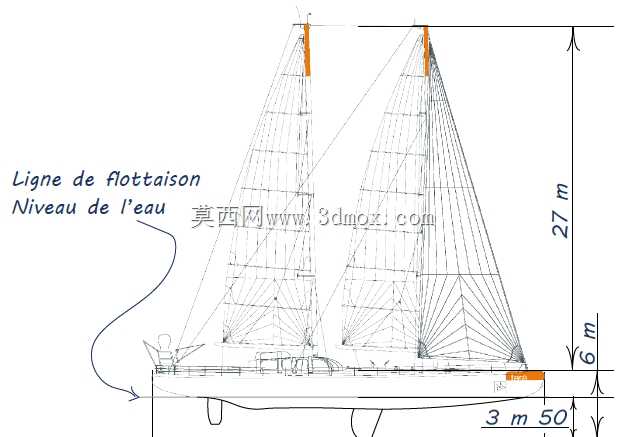

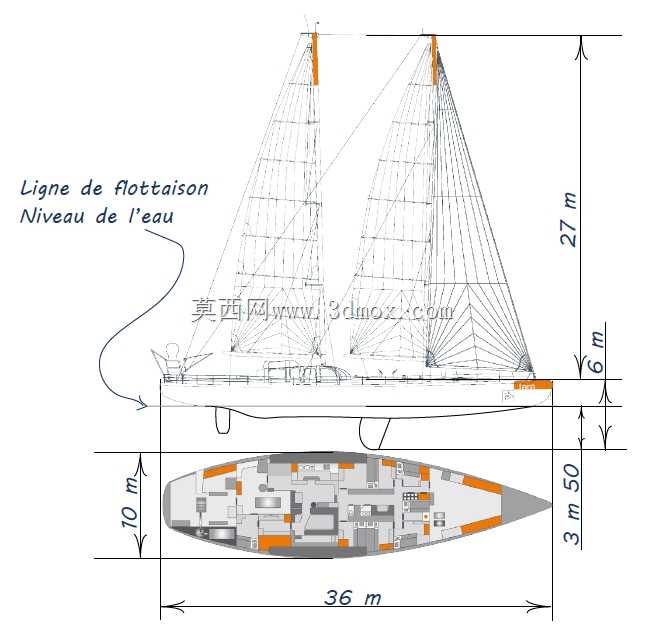

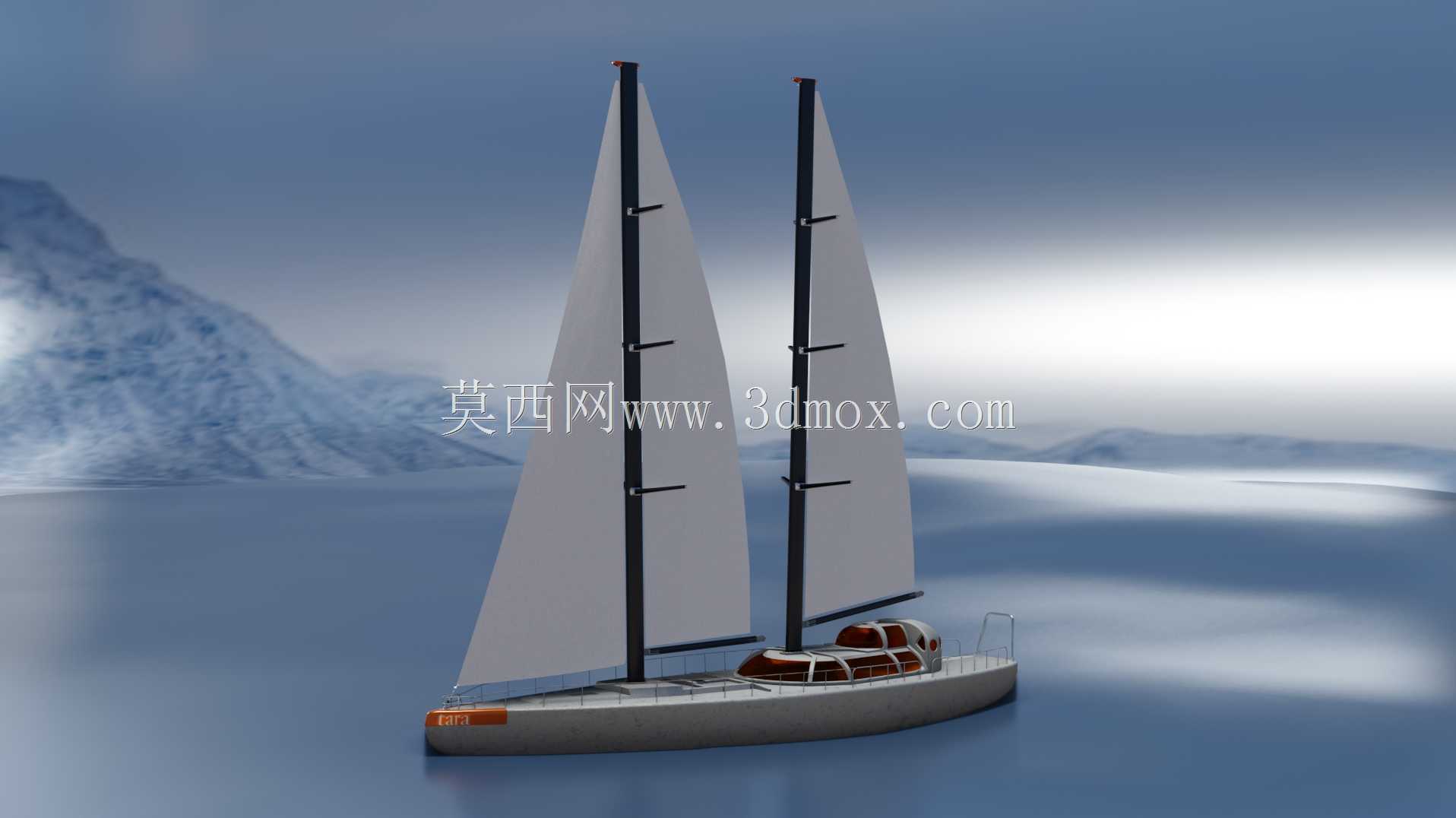

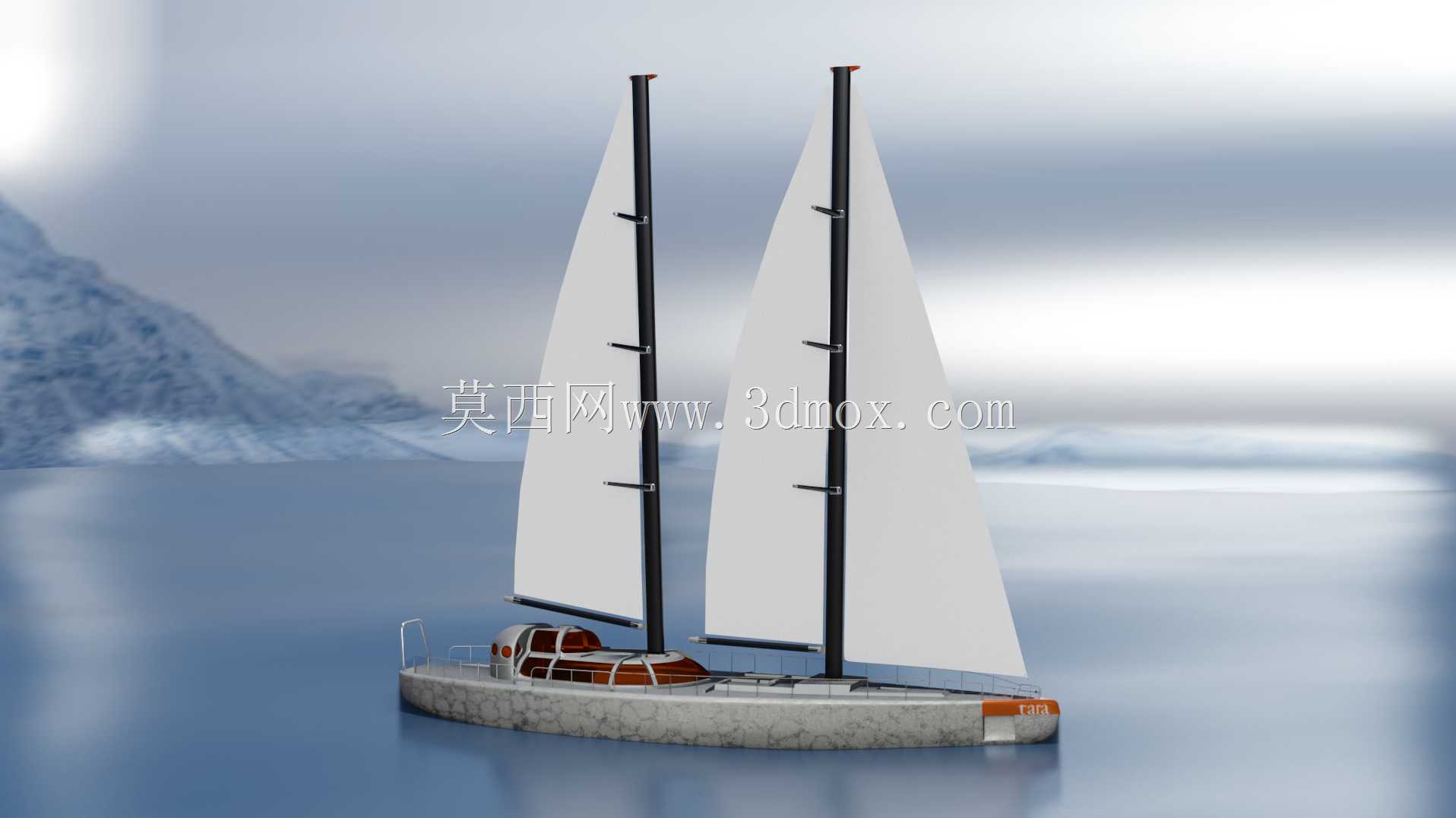

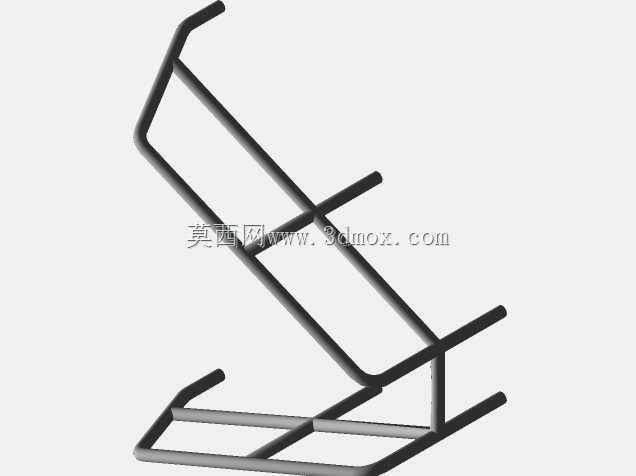

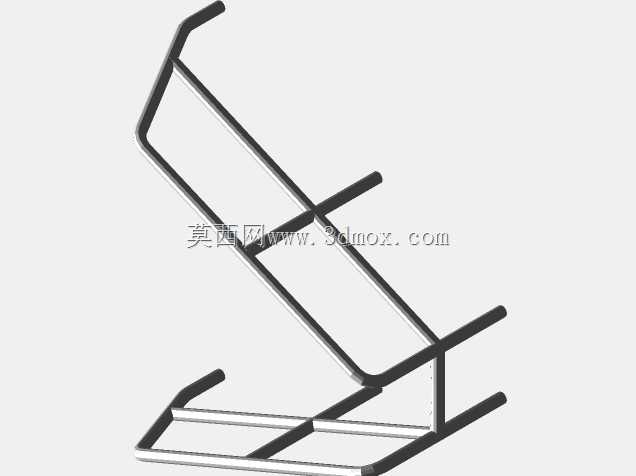

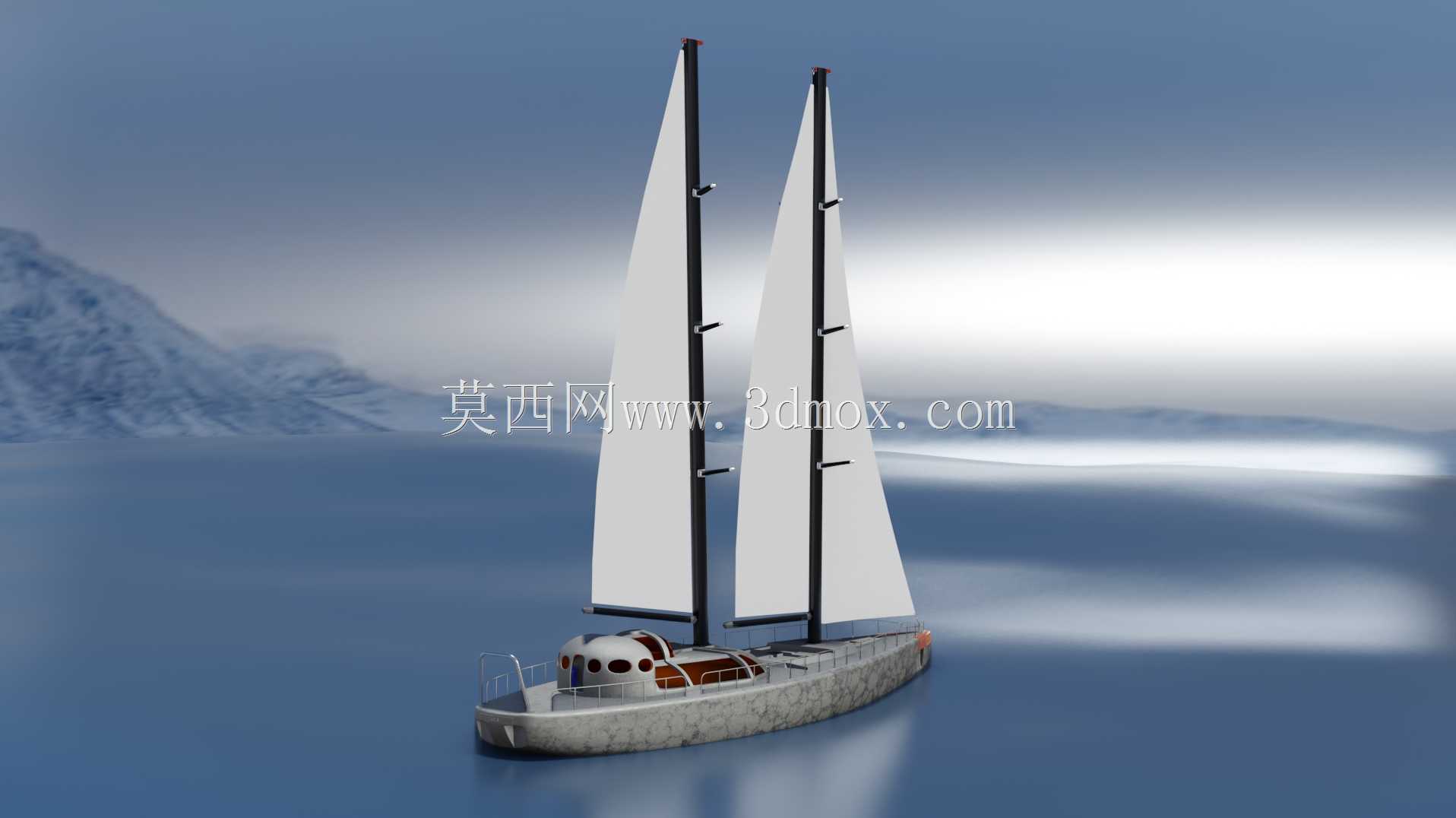

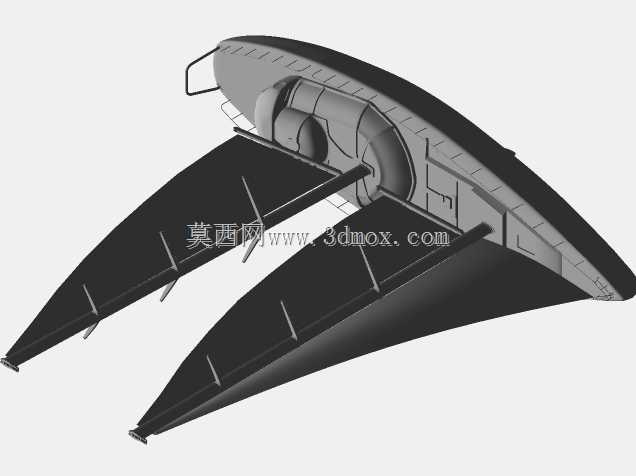

双桅远洋帆船结构三维设计作品

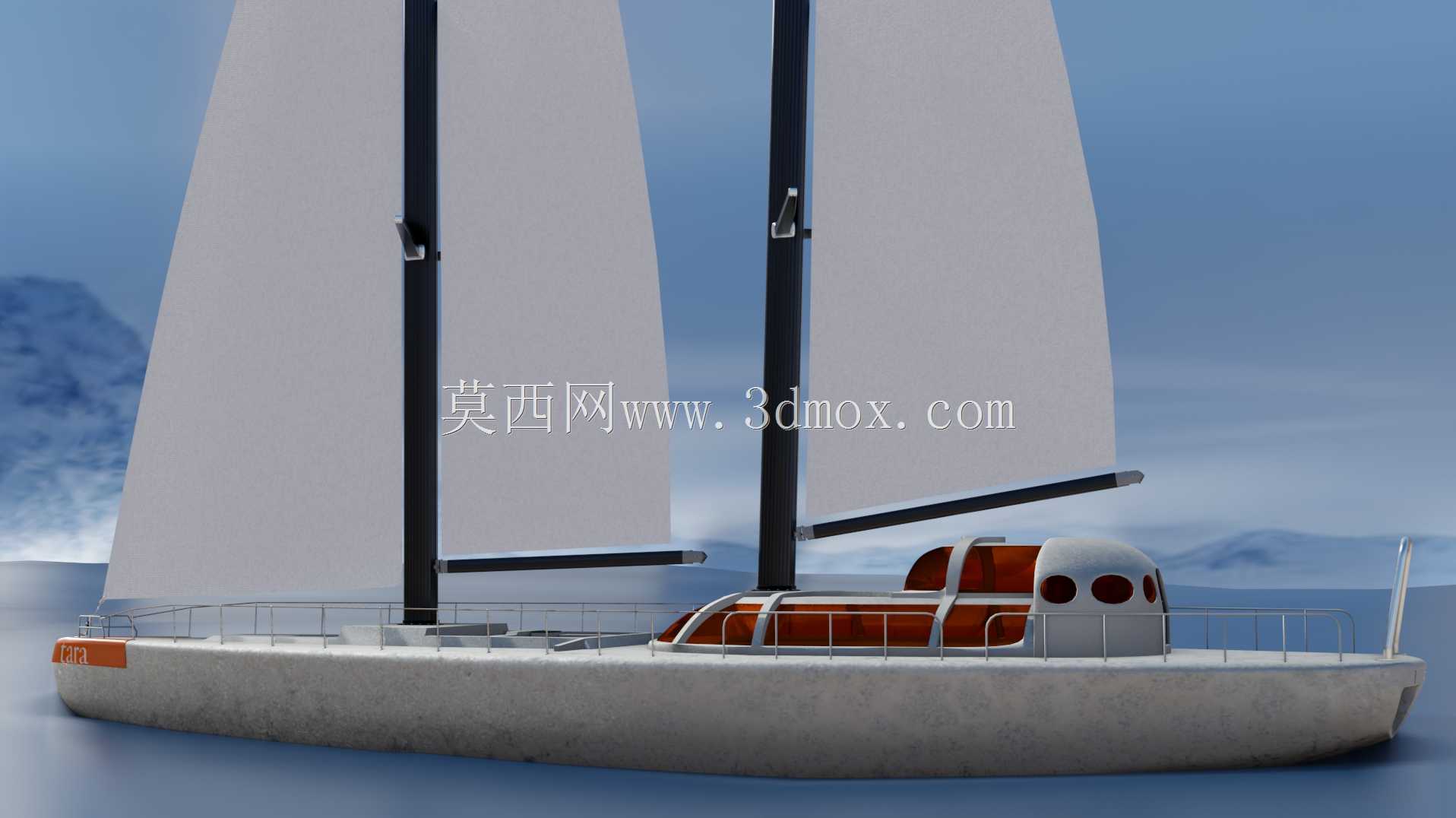

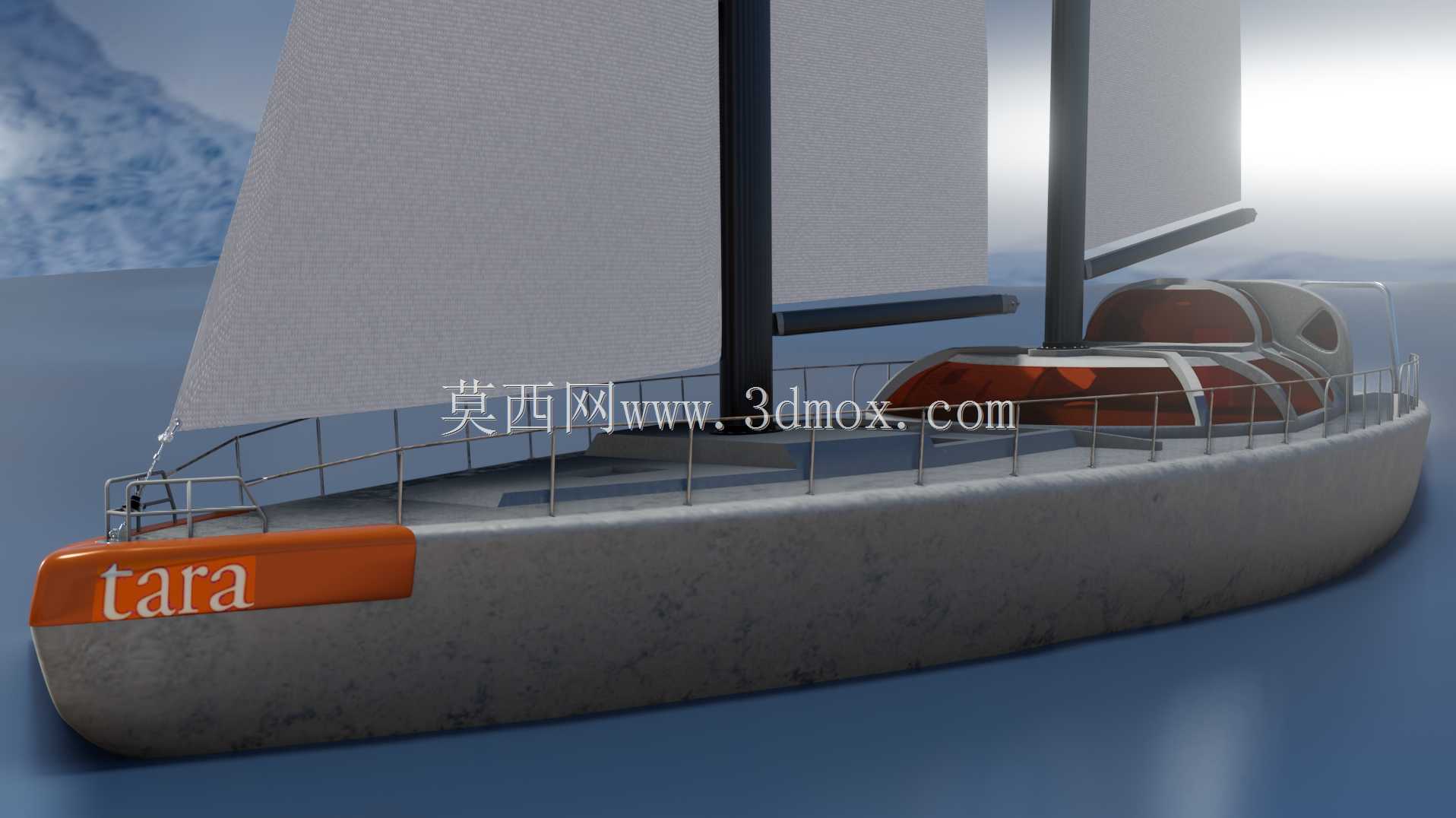

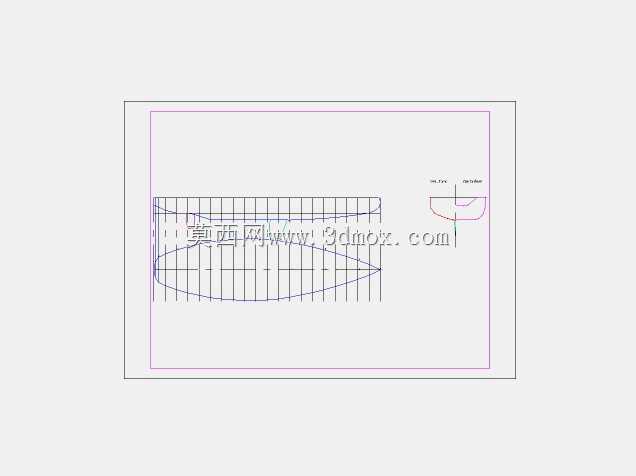

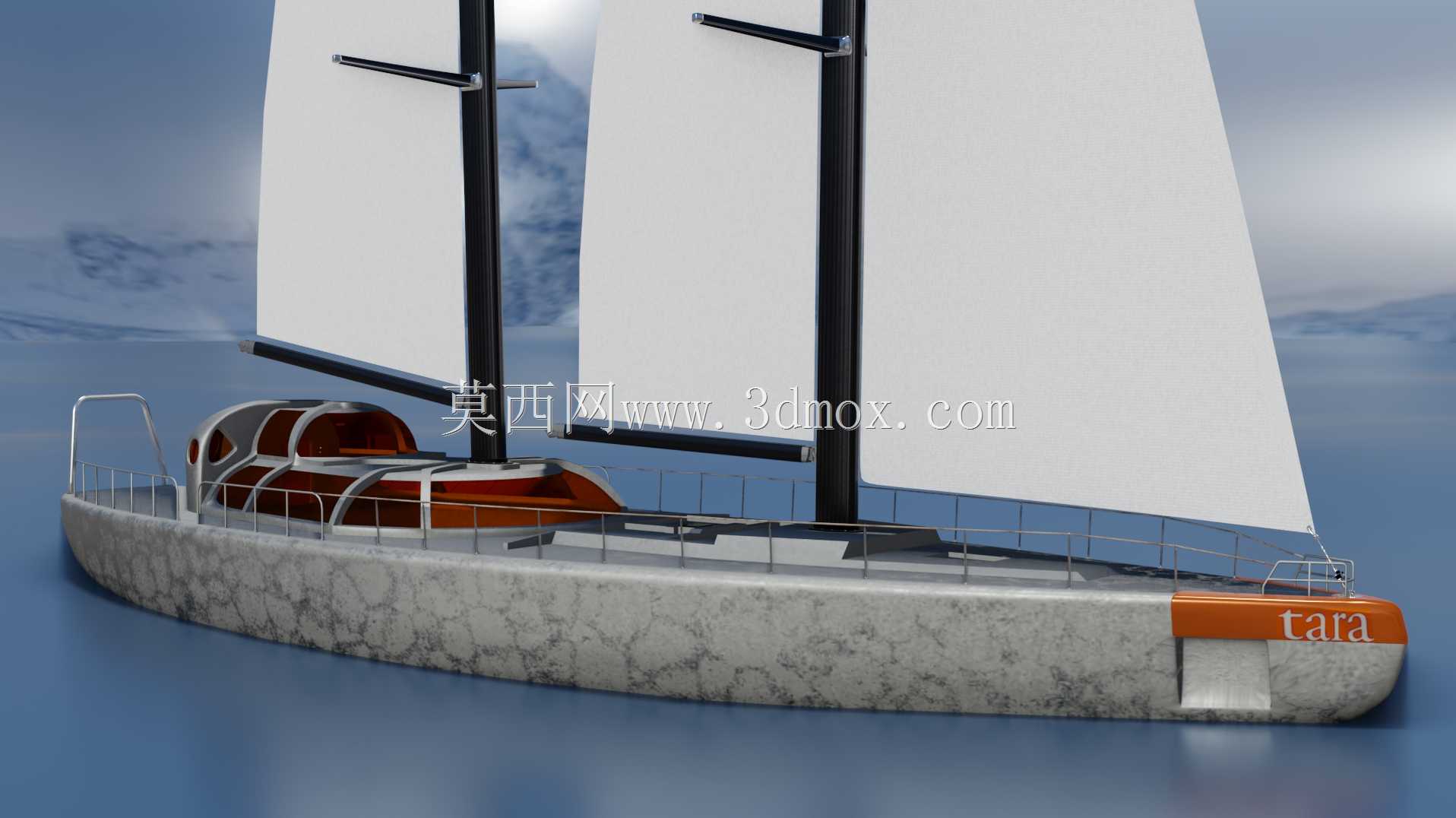

　　这款双桅帆船的三维结构设计，首先需要锚定远洋近岸两用的航行场景，在结构布局上兼顾远航的稳定性与近岸操控的灵活性。从船体线型设计来看，采用深V型船首搭配宽平的船尾压浪结构，船首的前倾角度经过反复调整，能够在3-5级浪况下有效破开浪涌，减少上浪对甲板作业区域的影响，船尾的宽度控制在型宽的82%左右，既保证了航行时的航向稳定性，也为尾部的舵系安装预留了足够的结构空间。桅杆采用双桅前后布局，前桅高度略高于后桅，帆装采用纵帆搭配支索帆的组合，这种布局能够在侧风航行时获得更高的帆效比，同时降低单根桅杆的受力峰值，减少桅杆根部与甲板连接区域的结构应力集中。在甲板功能分区上，前甲板预留了锚机与系缆桩的安装位置，锚链舱设置在前尖舱区域，

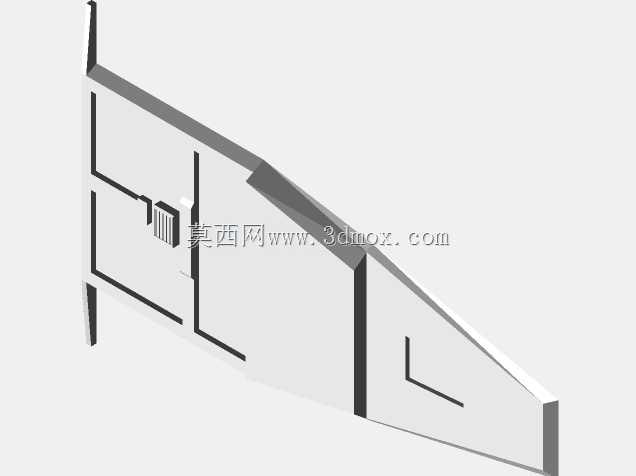

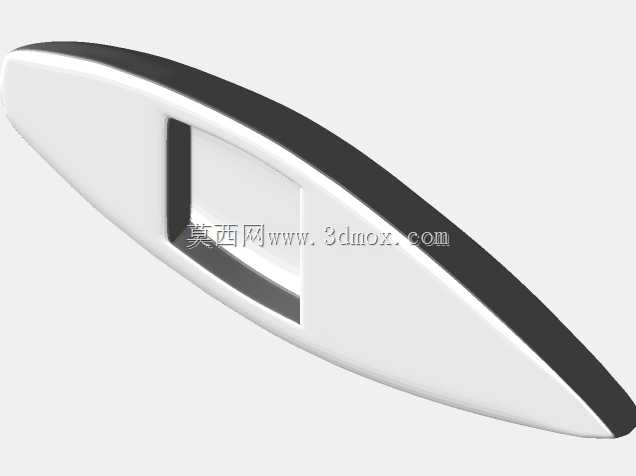

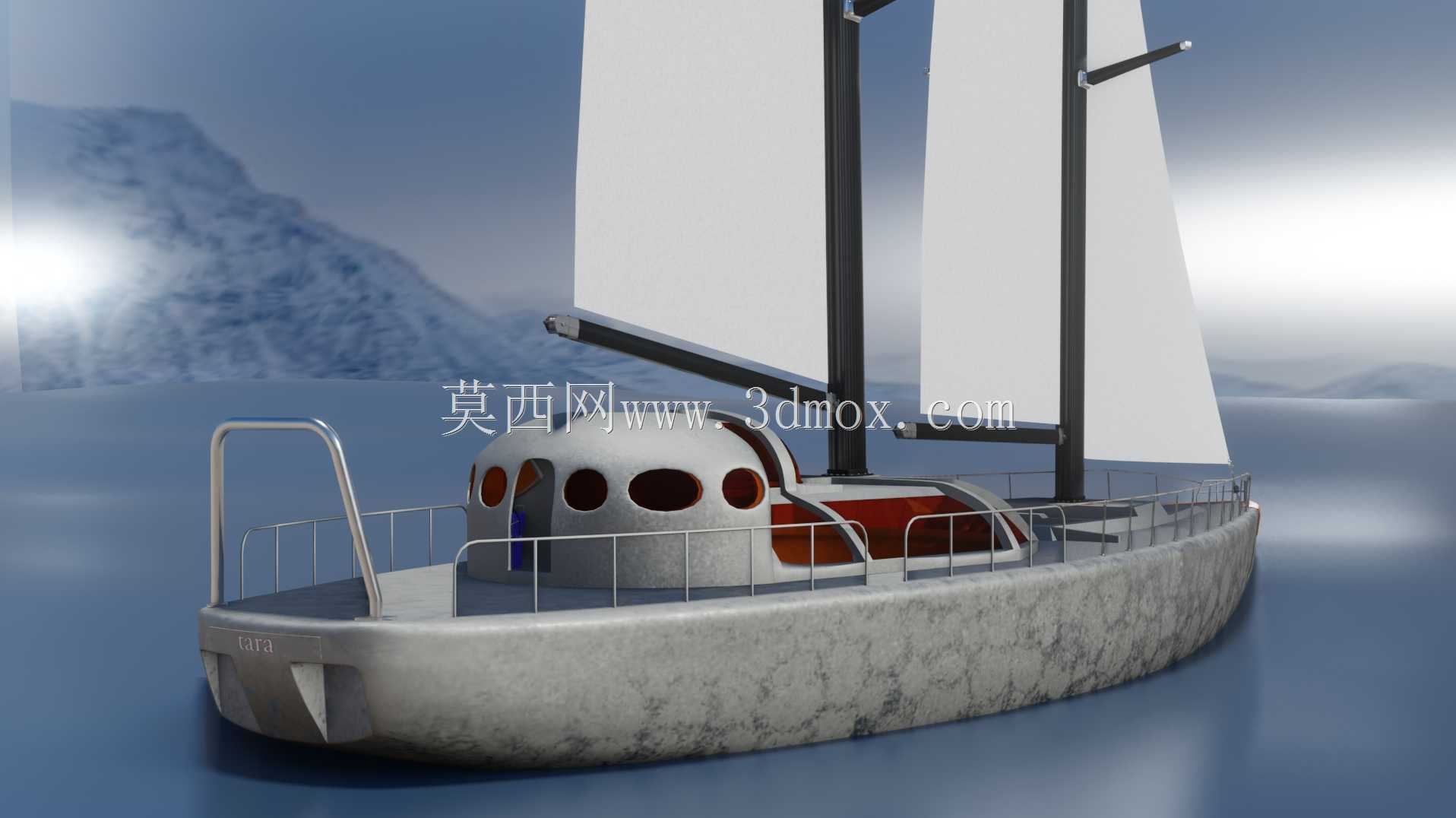

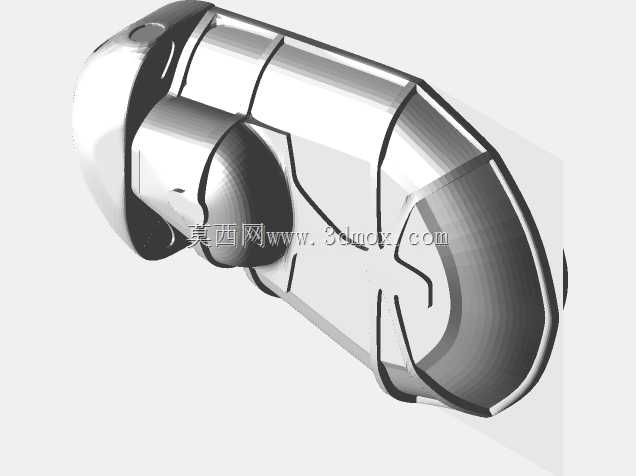

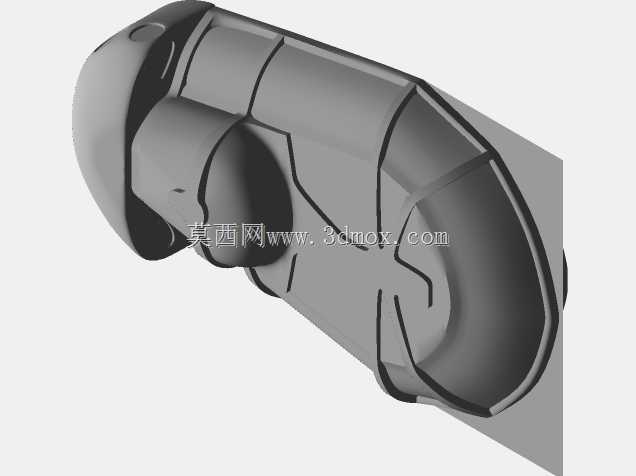

　　通过密闭舱壁与居住舱分隔，避免锚链积水渗入生活区域；中部甲板设置了主舱出入口，舱口采用凸起式围板结构，围板高度高于甲板180mm，能够在甲板上浪时阻挡海水灌入舱内；驾驶区域设置在后桅前方的半封闭舱室，舷窗采用倾斜安装的钢化玻璃结构，既减少航行时的风阻，也能避免雨水在玻璃表面形成水膜影响驾驶视线。船体内部的舱室划分遵循功能优先的原则，底部压载舱沿船底龙骨两侧对称布置，压载物的重心控制在船体型深的35%高度位置，能够保证船舶在大角度倾斜时具备足够的复原力矩，提升航行的抗倾覆能力；居住舱设置在船体中部，避开船首的碰撞缓冲区与船尾的舵机振动区域，舱内的家具固定点全部与船体肋骨结构直接连接，避免航行颠簸时出现结构松动。在结构强度设计上，

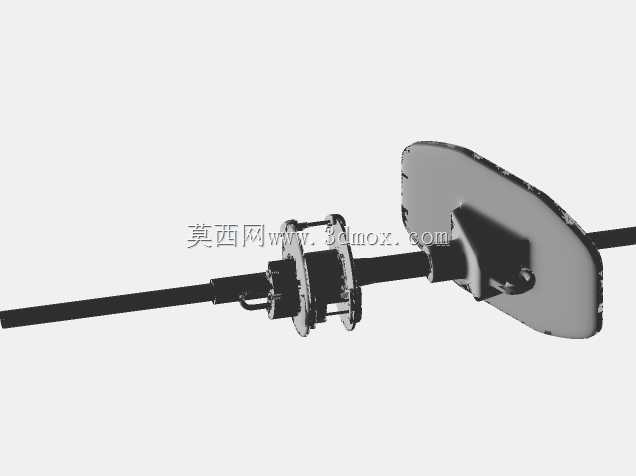

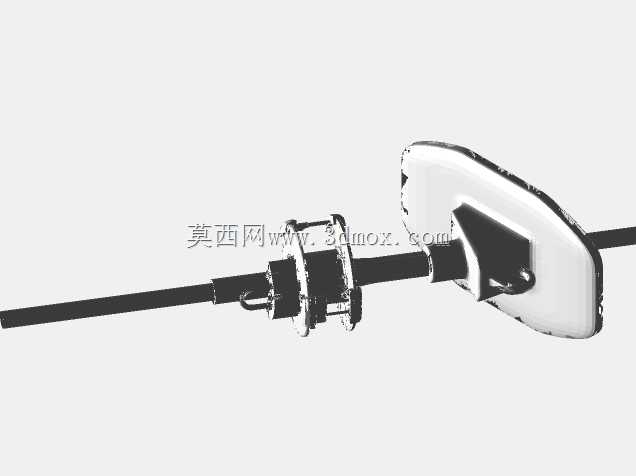

　　船体外壳采用纵骨架式结构，肋骨间距控制在500mm，船底龙骨采用加厚的箱型结构，从船首防撞舱壁一直延伸到船尾舵机座，能够在发生擦碰时有效分散冲击力，避免船体出现结构性破损；桅杆与甲板的连接部位采用双层加强板结构，甲板下方对应位置设置横向强横梁，将桅杆传递的帆力分散到两侧的船壳纵骨上，避免局部应力过大导致甲板撕裂。舵系采用悬挂式平衡舵，舵叶面积按照船体水线侧投影面积的2.5%计算，舵轴的倾斜角度设置为8度，能够在转舵时减少舵机的输出扭矩，同时提升舵效的响应速度，舵机安装在船尾的独立舵机舱内，周围设置水密舱壁，即使船尾出现局部破损也不会影响舵系的正常工作。系泊设备的布置覆盖船首、船中、船尾六个点位，

　　每个系缆桩的安装底座都与船体内部的强结构直接连接，能够承受靠泊时的系缆拉力，船首两侧设置的导缆孔采用圆角过渡结构，避免系缆在受力时出现过度磨损。帆装的索具布局采用对称式设计，侧支索从桅杆中部连接到船舷两侧的系索耳，能够有效抵消帆面受到的横向风力，前后支索则分别连接到船首与船尾的结构点，平衡桅杆受到的前后方向弯矩，所有索具的连接点都设置了可调节的松紧结构，方便在航行过程中根据风力情况调整索具张紧度，保证桅杆始终处于垂直受力状态。在外形尺寸的边界控制上，船体总长控制在12米级，型宽3.8米，吃水深度1.6米，这个尺寸边界既能够满足近海航区的航行要求，也能够停靠大部分中小型游艇码头，不需要特殊的泊位设施；水线以上的总高度控制在14米以内，能够顺利通过大部分内河航道的桥梁限高，拓展船舶的适用航行区域。甲板上的舾装件全部采用嵌入式安装设计，比如通风口、缆绳孔等部件的上表面与甲板齐平，避免航行时勾扯帆绳或者造成人员绊倒，甲板表面的防滑纹路按照人员行走的主要路径布置，在湿滑的海况下也能保证作业人员的行走安全。
