M10螺纹吊环式起重吊具结构设计

　　在车间日常吊装作业、小型设备转运、工装模座起吊的场景里，小规格螺纹吊环是出镜率极高的连接件，这款M10规格的吊耳结构，就是针对额定载荷范围内的轻型吊装需求设计的，很多做设备结构的工程师在给机壳、模架、小型焊接件设计吊装点位时，都会优先选用这类成熟的吊环结构，不用从零开始验算环部的受力曲线，能大幅缩短设计周期。

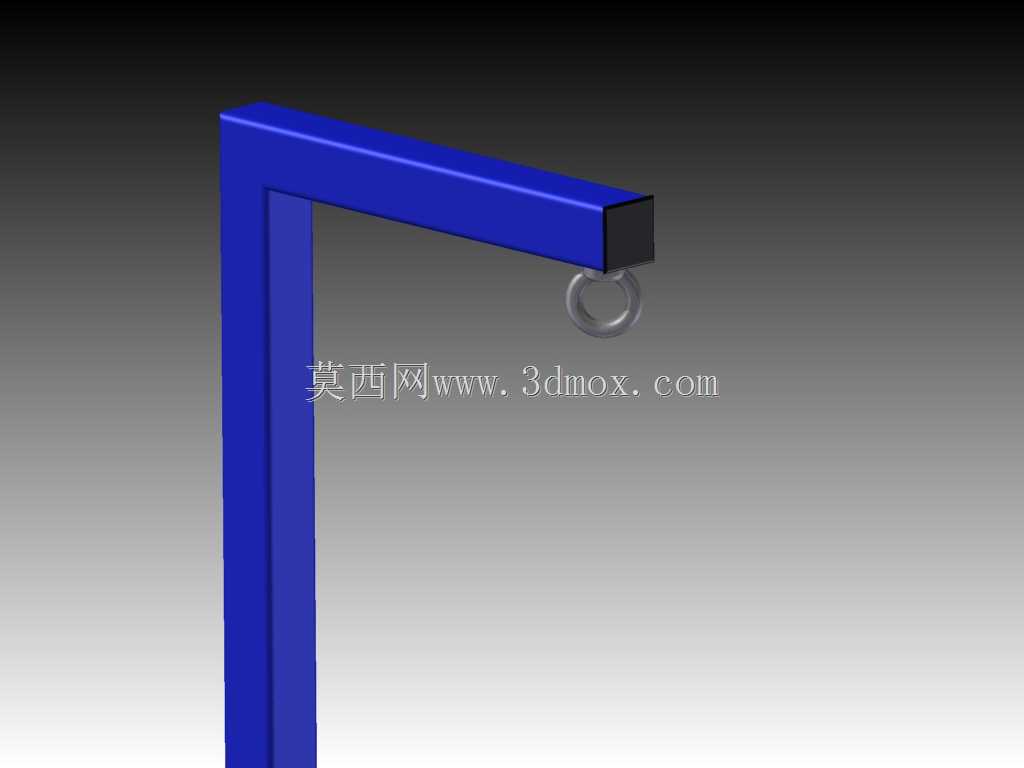

　　从实际使用场景来看，这类吊耳的适配范围很广，不管是小型电机的机壳顶部吊装点位，还是工装夹具的侧边起吊位，或是轻型钣金机架的转运吊点，只要工件上预制了对应规格的内螺纹孔，就能直接拧入使用，不需要额外焊接吊座或者加装复杂的连接组件，拆装效率很高，也能避免焊接带来的母材变形、焊后应力集中的问题。很多做非标设备的厂家，在设备出厂转运时，会在设备重心对应的顶部位置预装2-4个同规格的这类吊环，配合卸扣或者吊装带使用，能保证起吊过程中设备保持平稳，不会出现侧翻、滑脱的风险。

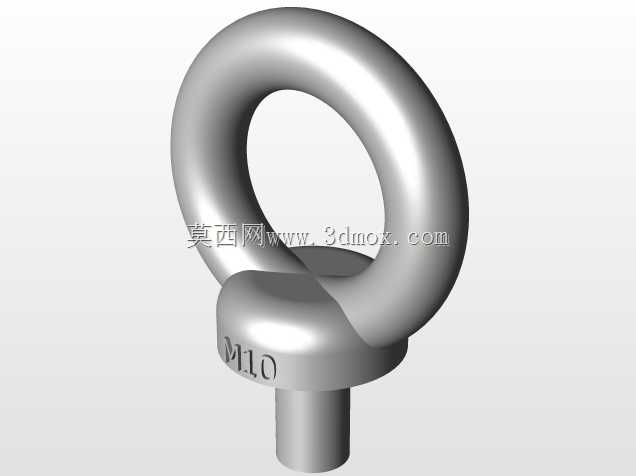

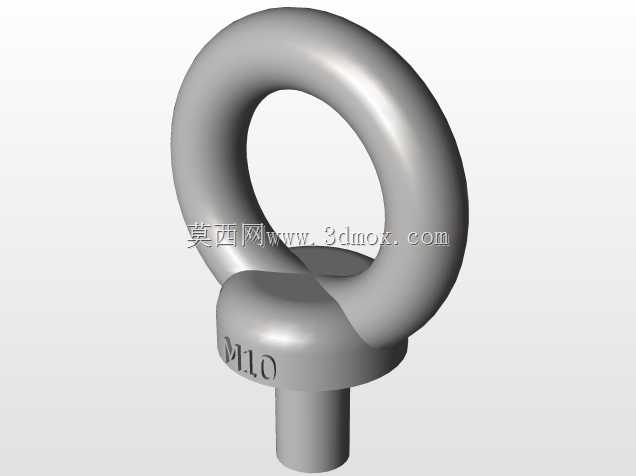

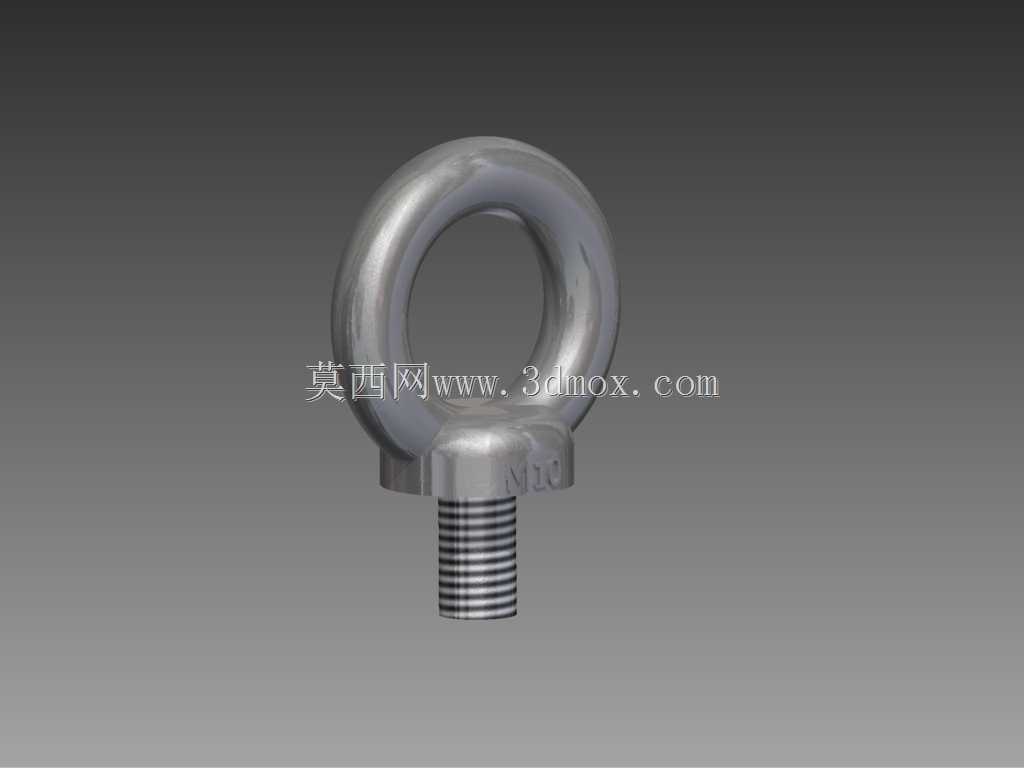

　　从功能特性上来说，这款吊耳的结构分为两个核心受力部分，上部是封闭的环形吊持段，下部是标准外螺纹连接段，环部和螺纹段的衔接位置做了加厚的过渡台，这个位置是整个零件的应力集中高发区，设计时特意加大了过渡圆角，避免起吊时拉力在衔接处形成剪切应力集中，导致零件断裂。环部的内孔尺寸做了适配优化，能顺利穿过常规的吊装带端部环扣、小型卸扣的销轴，不会出现卡滞的情况，同时环部的截面是圆形截面，相比扁形截面，在受拉时各个方向的受力更均匀，不管是垂直起吊还是小角度斜拉，都能保持稳定的受力状态，不会出现局部应力过载的问题。下部的螺纹段采用标准公制粗牙螺纹，螺距适配常规的M10内螺纹加工公差，拧入工件后能保证足够的啮合长度，螺纹尾部做了倒角处理，方便对准螺纹孔快速拧入，不会出现螺纹错牙的情况。

　　在设计思路上，这款吊耳的建模完全遵循机械设计手册里吊环螺钉的受力验算逻辑，首先确定额定起吊载荷对应的环部截面直径，按照1:5的安全系数核算环部的抗拉强度，保证在额定载荷下环部的拉应力远低于材料的屈服强度；其次是螺纹段的长度设计，要保证拧入工件的螺纹啮合长度不小于螺纹公称直径的1.5倍，对于铸铁、铝合金这类低强度母材，还要适当加长啮合长度，避免螺纹滑牙脱出；最后是过渡位置的结构处理，环部和螺纹段衔接的位置不能做直角突变，必须用圆弧平滑过渡，减少应力集中系数，同时这个过渡台的端面要做平整处理，拧入工件后能和工件表面完全贴合，避免起吊时吊环出现歪斜，导致螺纹受额外的弯曲应力。

　　从安装边界尺寸来看，这款M10吊耳的环部外径控制在36mm左右，环部内孔直径20mm，足够容纳常规的1t级小型卸扣穿过；螺纹段长度16mm，适配大部分10mm以上壁厚的工件安装，拧入后螺纹不会穿透薄壁工件的另一侧，影响工件内部的结构布局；过渡台的直径18mm，安装时这个端面和工件表面贴合，能分散螺纹根部的压应力，避免工件表面被压溃。需要注意的是，这类吊耳设计时的额定受力方向是垂直于安装面的轴向拉力，如果需要斜向起吊，斜拉角度不能超过30度，否则环部的受力会出现偏载，大幅降低安全系数，这点在给使用方做技术提示时必须明确标注，避免违规吊装带来的安全隐患。

　　很多刚入行的结构工程师在设计吊装点位时，容易忽略吊环的安装空间要求，这款吊耳因为环部是固定结构，安装时需要预留足够的环部转动空间，环部外侧距离周边的凸起结构至少要留5mm以上的间隙，保证吊环拧入后环部能自由转动，适配不同方向的吊装拉力方向，不会被周边结构卡住导致受力方向偏移。另外在建模时，环部的曲面要做连续的曲率过渡，不能出现建模棱边，否则后续做有限元受力分析时，棱边位置会出现虚假的应力集中峰值，影响验算结果的准确性，螺纹段的建模可以采用简化的装饰螺纹线，不需要做全牙型的精细建模，既能减少模型的文件体量，也不会影响后续装配时的干涉检查。

　　在实际选型时，工程师需要根据工件的总重量匹配对应规格的吊耳，这款M10规格的吊耳单只额定载荷在0.25t左右，多点吊装时还要考虑载荷不均匀系数，不能简单用单只载荷乘以吊点数量来算总起重量，通常四个吊点吊装时，要按照两个吊点受力来核算总载荷，留足安全余量。同时这类吊耳的材质通常选用锻造碳素结构钢或者不锈钢，根据使用环境的防腐要求选择，锻造后的零件要做调质处理，提升整体的韧性和强度，不能用铸造件做吊耳，因为铸造件内部容易出现气孔、缩松缺陷，受力时容易发生无预兆的断裂，带来极大的安全风险。
