直列四缸活塞发动机结构三维设计

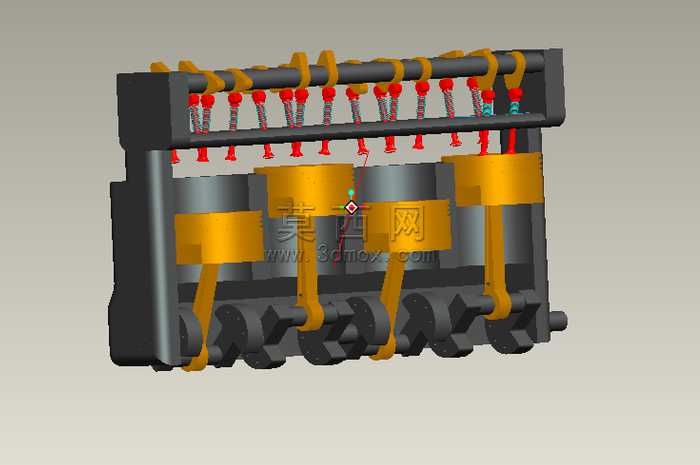

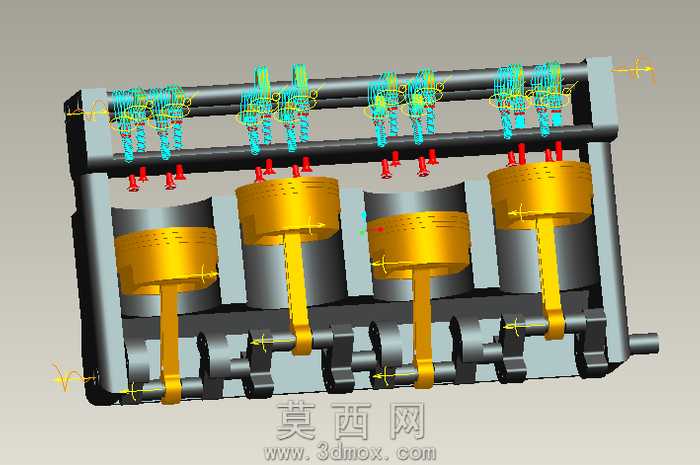

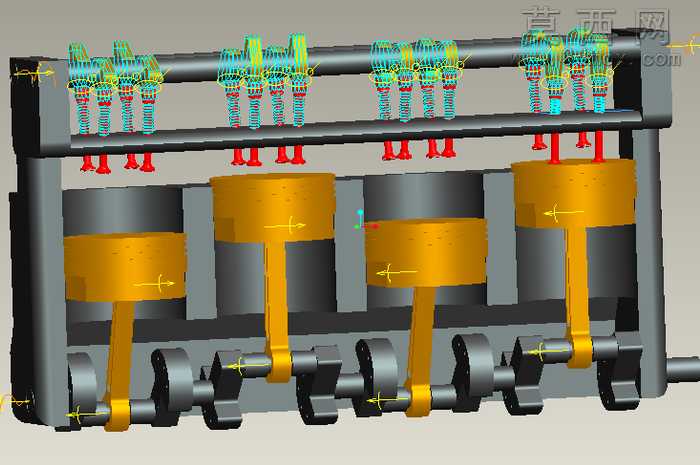

本作品为直列四缸活塞发动机的全结构三维建模成果，建模过程严格遵循内燃机经典结构布局逻辑，以Pro/Engineer Wildfire平台为载体完成全参数化建模，完整还原了四冲程发动机核心运动组件与固定支撑结构的装配关系。建模阶段首先搭建整机装配基准框架，以曲轴主轴颈轴线为核心定位基准，依次完成气缸体、曲轴、活塞连杆组、配气机构的层级化建模：气缸体部分采用实体拉伸结合切除特征完成缸筒、主轴承座、上下曲轴箱的一体化结构设计，缸筒内壁与活塞配合面预留合理的装配间隙，保证运动仿真阶段无干涉；曲轴组件采用多段轴段叠加平衡重、曲柄销的特征构建方式，四个曲柄销按照直列四缸发动机1-3-4-2的点火间隔角完成相位排布，平衡重的外形与质量分布参考量产发动机的动平衡设计逻辑，还原曲轴运转时的惯性力抵消结构；活塞部分采用裙部椭圆轮廓近似建模，活塞环槽、活塞销座的细节特征完整呈现，连杆组件区分大头端、杆身、小头端的结构差异，大头端采用剖分式结构匹配曲轴曲柄销的装配关系，杆身采用工字形截面还原真实发动机连杆的轻量化高强度设计；上部配气机构完整构建了顶置气门、气门弹簧、凸轮轴、摇臂组件，气门弹簧采用螺旋扫描特征完成疏密圈结构建模，凸轮轴的凸轮型线按照四冲程发动机配气相位的升程规律设计，保证气门开闭时序与活塞运动行程精准匹配。材质渲染阶段针对不同部件赋予差异化材质：气缸体采用铸铁哑光深灰材质，活塞、连杆、曲轴采用铸钢暖金色金属材质并添加轻微磨损质感，气门弹簧采用弹簧钢亮面金属材质，气门杆采用耐高温合金钢材质，各部件材质区分清晰，可直观识别不同组件的功能属性。整体装配完成后可实现完整的运动仿真演示，能够直观展示四缸发动机进气、压缩、做功、排气四个冲程中活塞往复运动、曲轴旋转运动、配气机构同步动作的联动关系，清晰呈现内燃机将燃料化学能转化为旋转机械能的核心结构原理，模型结构严谨，各部件装配关系符合机械设计规范，无结构错位、特征缺失问题，可用于发动机结构教学、原理演示以及相关机械设计的参考素材。
