4.85米铝制动力船横框结构有限元分析

　　在小型内河及近岸休闲动力艇的结构设计环节，横框作为船体横向承载的核心骨架构件，直接决定了船体在波浪冲击、动力载荷作用下的整体刚度与局部抗变形能力，这款针对4.85米级铝动力艇开发的横框结构，是在前期多轮线型放样、总纵强度校核基础上完成的细化设计成果。从实际应用场景来看，该规格铝动力艇主要面向近岸休闲垂钓、短途交通接驳场景，日常航行会遭遇近岸碎波拍击、乘员集中载荷、舷外机持续振动等复杂受力工况，横框作为连接两侧船体外板、支撑甲板与内龙骨的关键横向构件，需要同时承担分散外板水压力、传递舷外机振动载荷、约束船体横向扭转变形的多重作用。设计过程中首先结合该艇的总布置要求，确定了横框的安装边界：横框沿船长方向布置在船中靠前0.8米的位置，

　　对应舷外机安装基座的前方加强区域，横向跨度匹配该位置4.2米的船体型宽，垂向高度从船底龙骨基线向上延伸至甲板下120毫米位置，整体采用5083 marine级铝合金板材折弯焊接成型，避免了多块板材拼接带来的应力集中问题。在结构形式选择上，没有采用传统小型铝船常用的单板加角钢扶强的简易横框结构，而是在横框与船底外板、舷侧外板的连接位置设置了一体化的折边过渡结构，折边宽度统一为60毫米，与外板采用连续角焊连接，焊脚尺寸根据不同位置的受力梯度设置为4-6毫米，其中靠近船中龙骨位置的焊脚尺寸最大，向两舷侧逐步减小，在保证连接强度的同时控制焊接变形量。针对横框上开设的管线穿越孔、舱室连通口位置，专门做了孔边加强翻边设计，翻边高度25毫米，

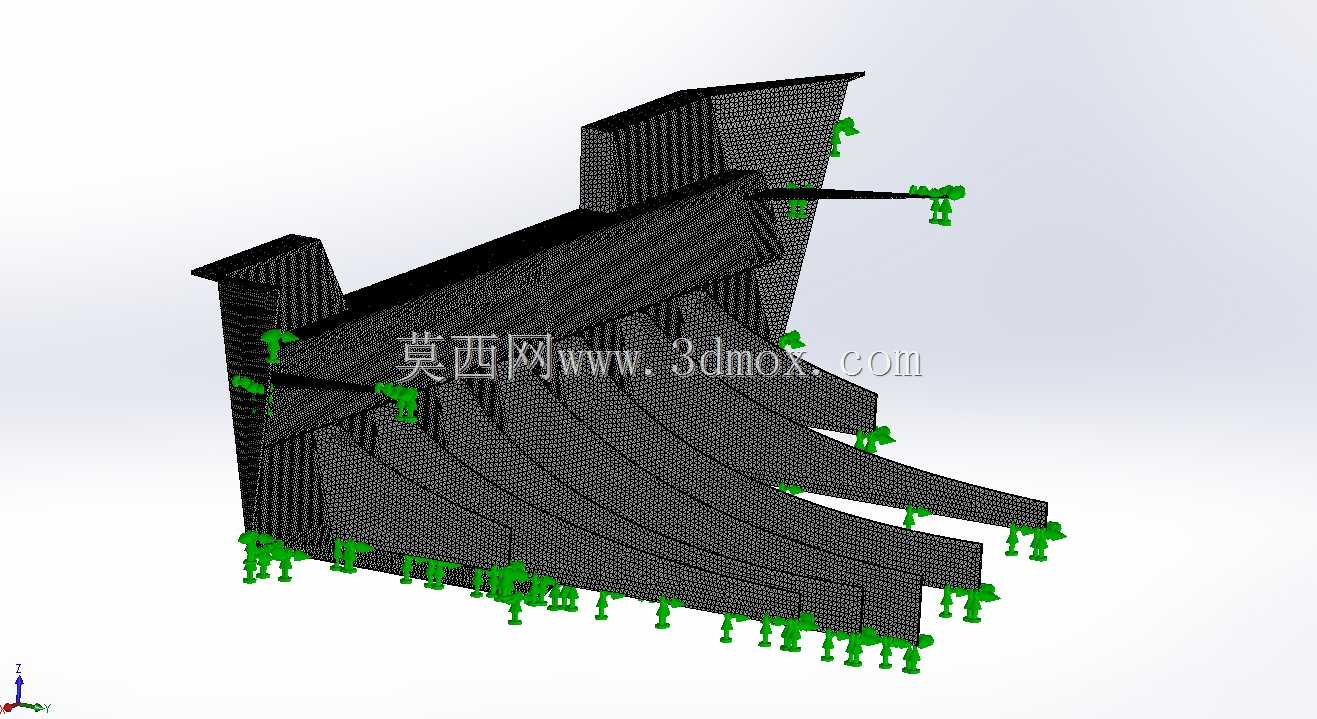

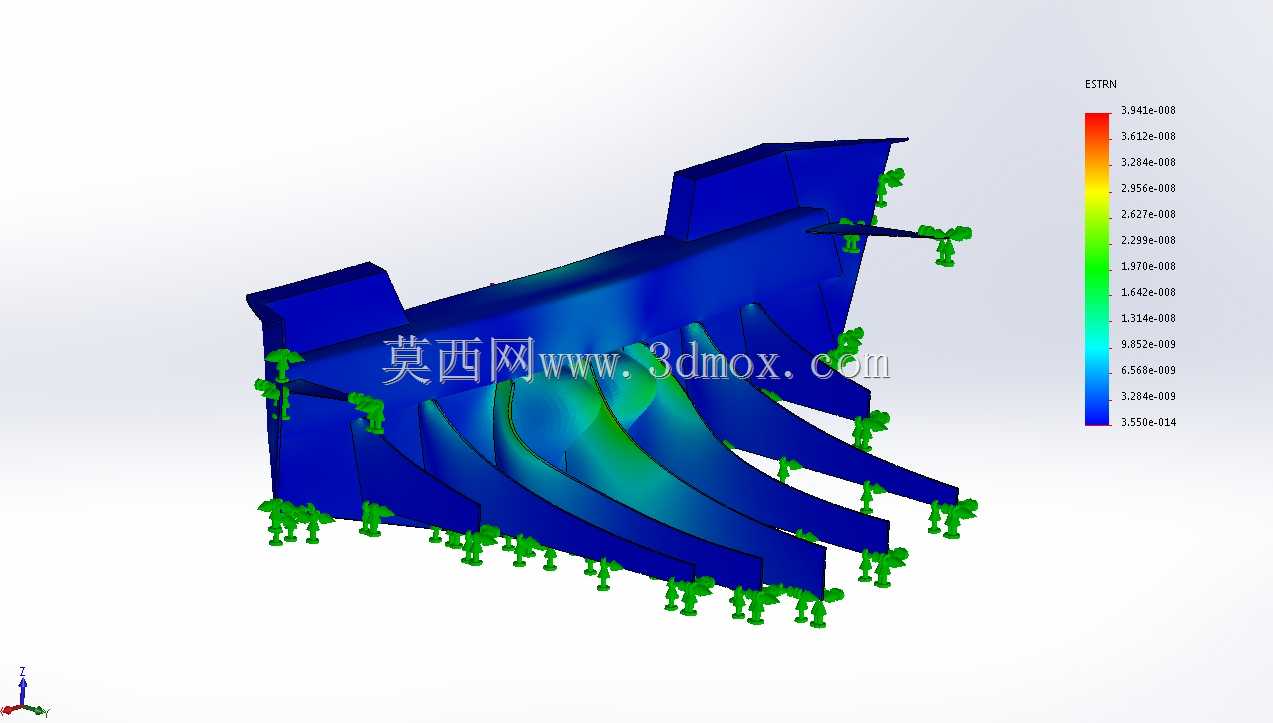

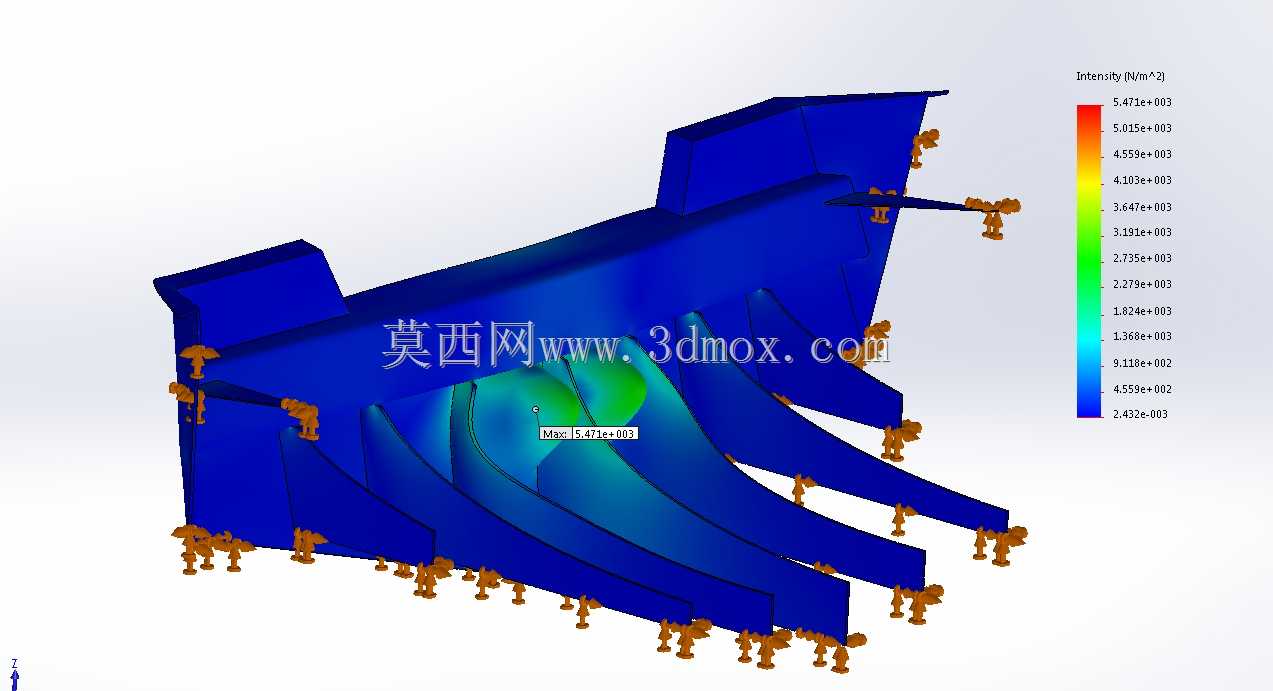

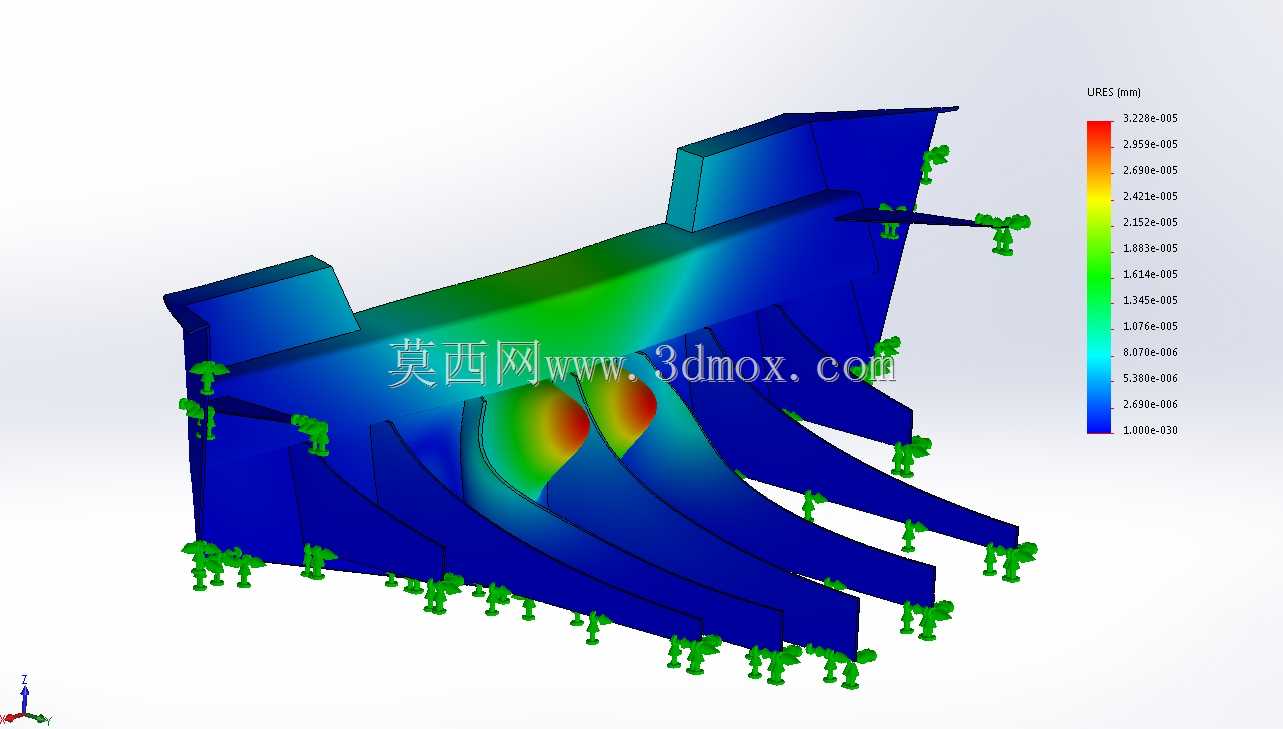

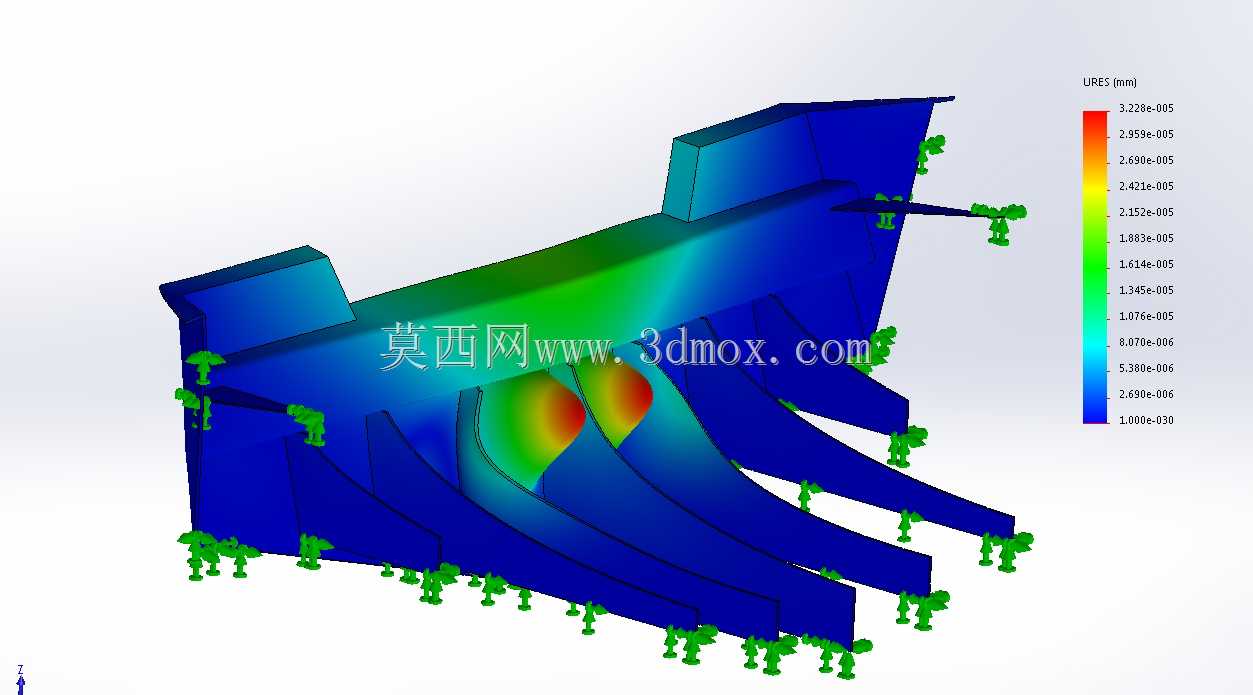

　　替代了传统的额外焊接加强圈的工艺，既降低了结构重量，也减少了焊接工作量，同时避免了加强圈焊接带来的残余应力集中问题。从有限元分析的结果可以看到，横框的高应力区域主要集中在船底中部与内龙骨连接的位置，以及横框下部两个对称的圆弧过渡区域，这两个位置分别对应总纵弯曲引起的横向拉压载荷、以及航行时船底砰击带来的局部冲击载荷，设计中针对这两个区域将板材厚度从常规区域的4毫米提升至6毫米，同时在圆弧过渡位置将折弯内圆角半径设置为15毫米，避免过小圆角带来的应力集中系数过高问题。在安装匹配性上，横框的边缘型线完全贴合该位置的船体外板内表面线型，加工时可以直接靠模定位，不需要现场修割，横框上预留的扶强材安装槽位精度控制在±1毫米范围内，

　　能够与纵向布置的龙骨、旁内龙骨、舷侧纵骨精准对接，保证整个船体骨架形成连续的传力路径。考虑到铝制船体的电化学腐蚀问题，横框在与其他材质构件连接的位置都预留了绝缘垫片安装位，避免不同金属直接接触产生电偶腐蚀，横框表面在焊接完成后整体做钝化处理，提升长期在潮湿环境下的耐腐蚀性能。在实际航行工况下，该横框结构能够将舷外机传递的振动载荷均匀分散到两侧舷侧外板上，避免局部振动过大带来的结构疲劳问题，同时在乘员集中站立在甲板一侧的偏载工况下，横框能够有效约束船体的横向扭转变形，保证甲板与外板连接位置不会出现开焊、变形等问题。对比同尺度的玻璃钢艇横框结构，这款铝制横框的重量降低了32%，而结构刚度提升了27%，能够更好地匹配铝动力艇轻量化、高航速的设计需求，在高速航行时的结构响应更稳定，不会出现明显的结构震颤问题。在工艺实现上，该横框可以采用数控折弯一次成型，不需要复杂的冲压模具，小批量生产时的加工成本更低，焊接工作量比传统拼接式横框减少了40%，能够有效缩短船体建造的周期，同时焊接变形量更小，后续船体装配时的矫正工作量大幅降低。
