船用MobotixS14S15型360度监控摄像头

　　这款船用监控摄像装置的设计，最初是针对船舶艏部与艉部桅杆安装场景做的定向开发，适配船舶航行过程中全周向的视野监控需求，解决传统固定视角摄像头在船舶复杂工况下存在的视野盲区问题。从实际使用场景来看，这类摄像装置需要长期暴露在高盐雾、高湿度、强风振的海洋环境中，因此外壳采用一体化密封式结构设计，上盖与主体壳体的接缝处做了嵌入式密封槽结构，可配合密封胶条实现IP66以上的防护等级，避免海浪泼溅、盐雾侵蚀进入设备内部损坏电子元器件。

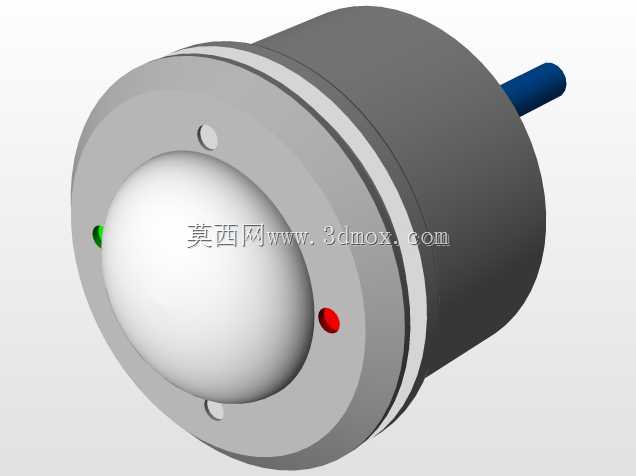

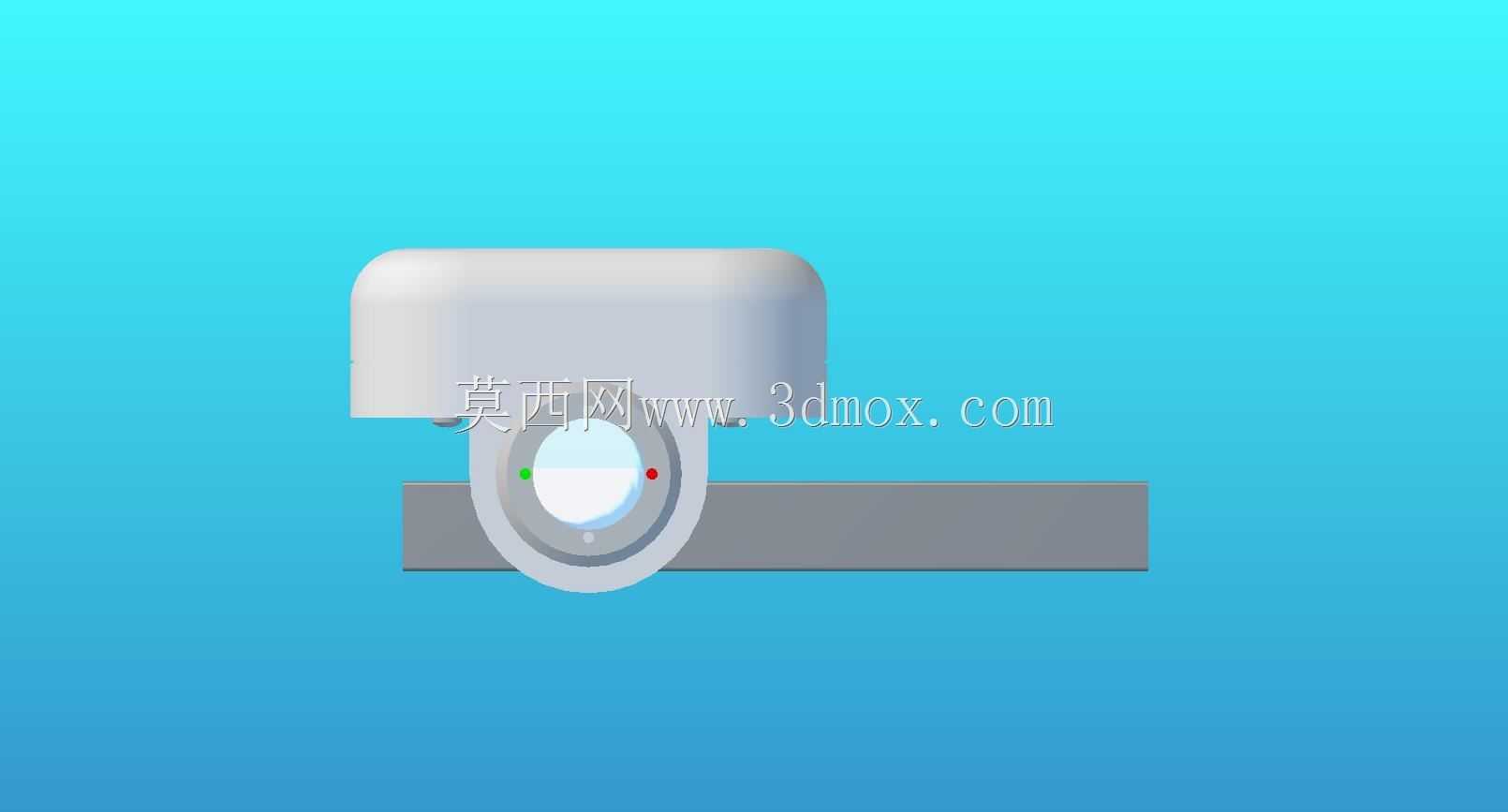

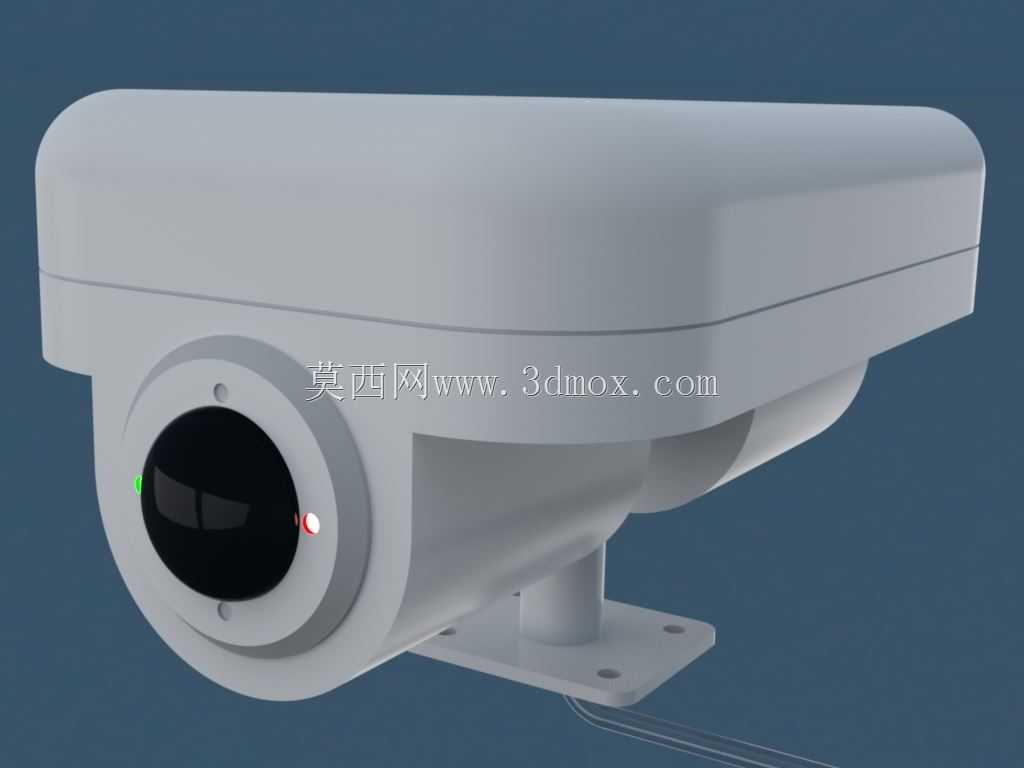

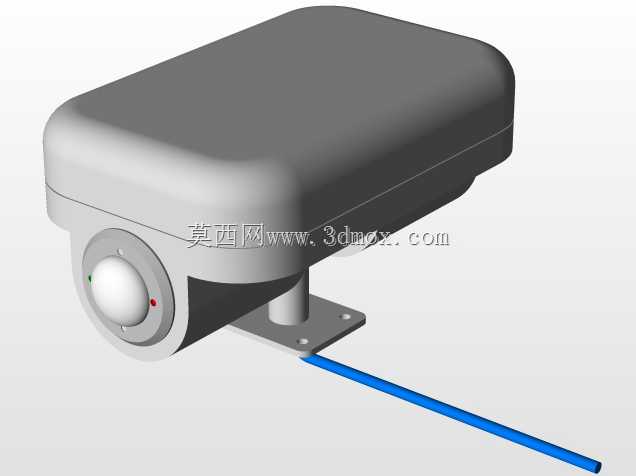

　　从功能特性上看，该装置支持360度方位角调整，镜头模组与主体壳体之间采用回转式连接结构，可在水平方向做全周旋转，同时俯仰方向预留了正负45度的调整余量，安装完成后可根据实际监控需求灵活调整镜头朝向，无需反复拆卸调整安装底座。镜头前端采用半球形透明防护罩，透光率达到92%以上，同时做了防刮擦、防盐雾镀膜处理，避免长期使用过程中盐雾附着、海浪刮擦导致的视野模糊问题。镜头周边设置了小型状态指示灯，可直观反馈设备的供电、运行状态，方便运维人员在巡检过程中快速判断设备工作情况。

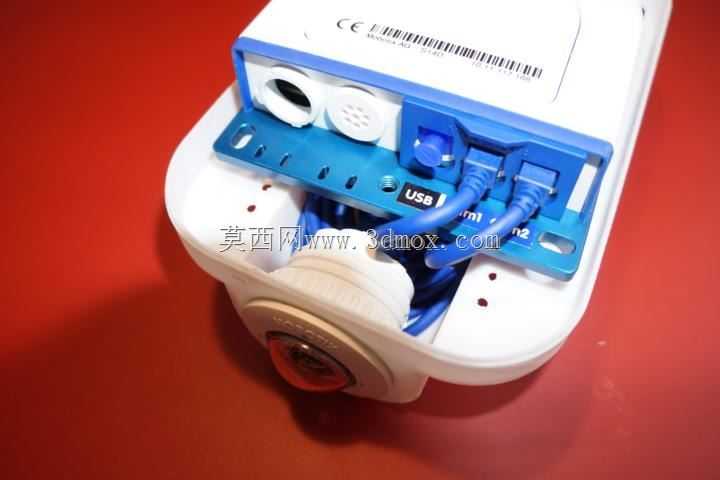

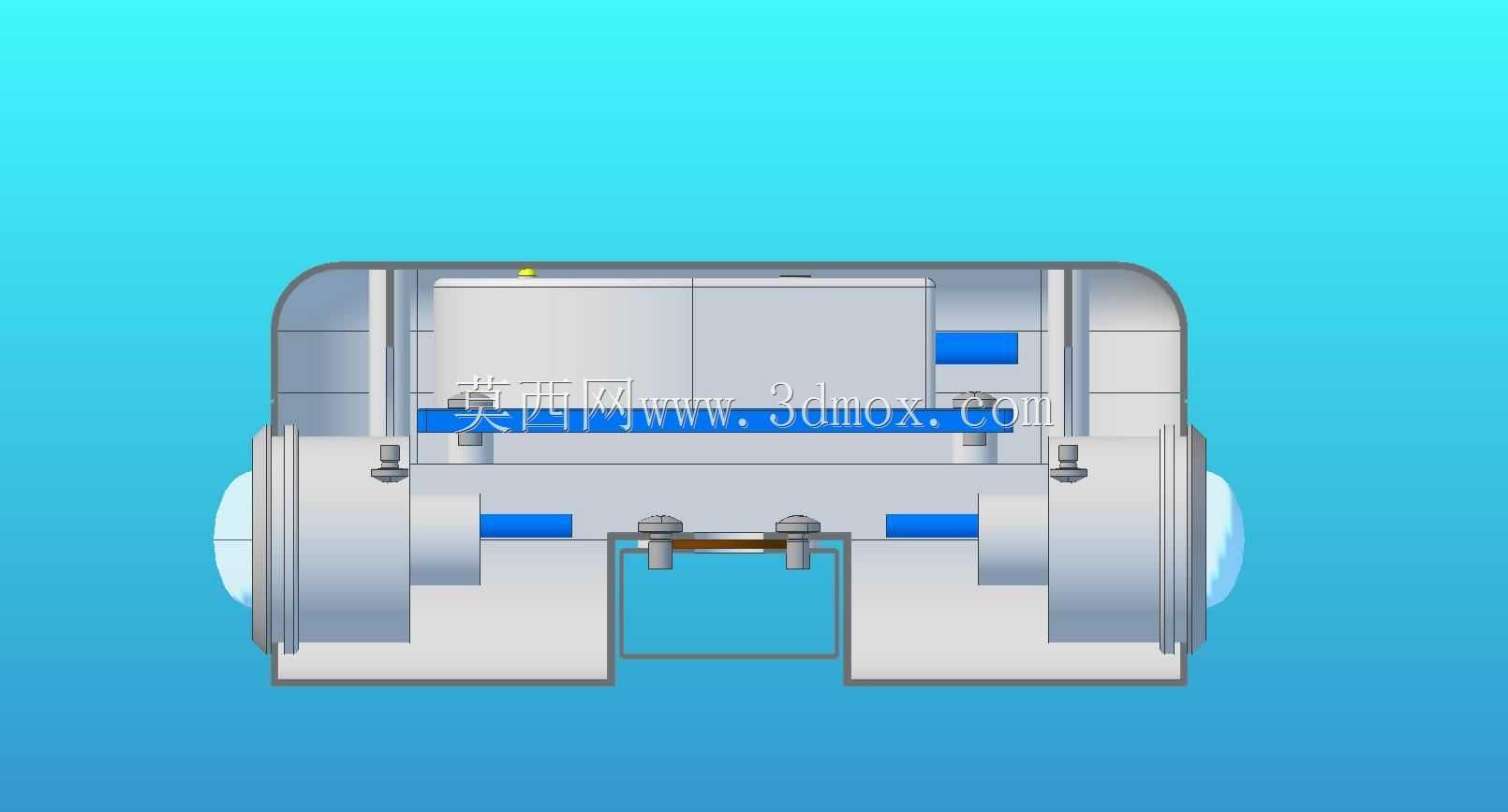

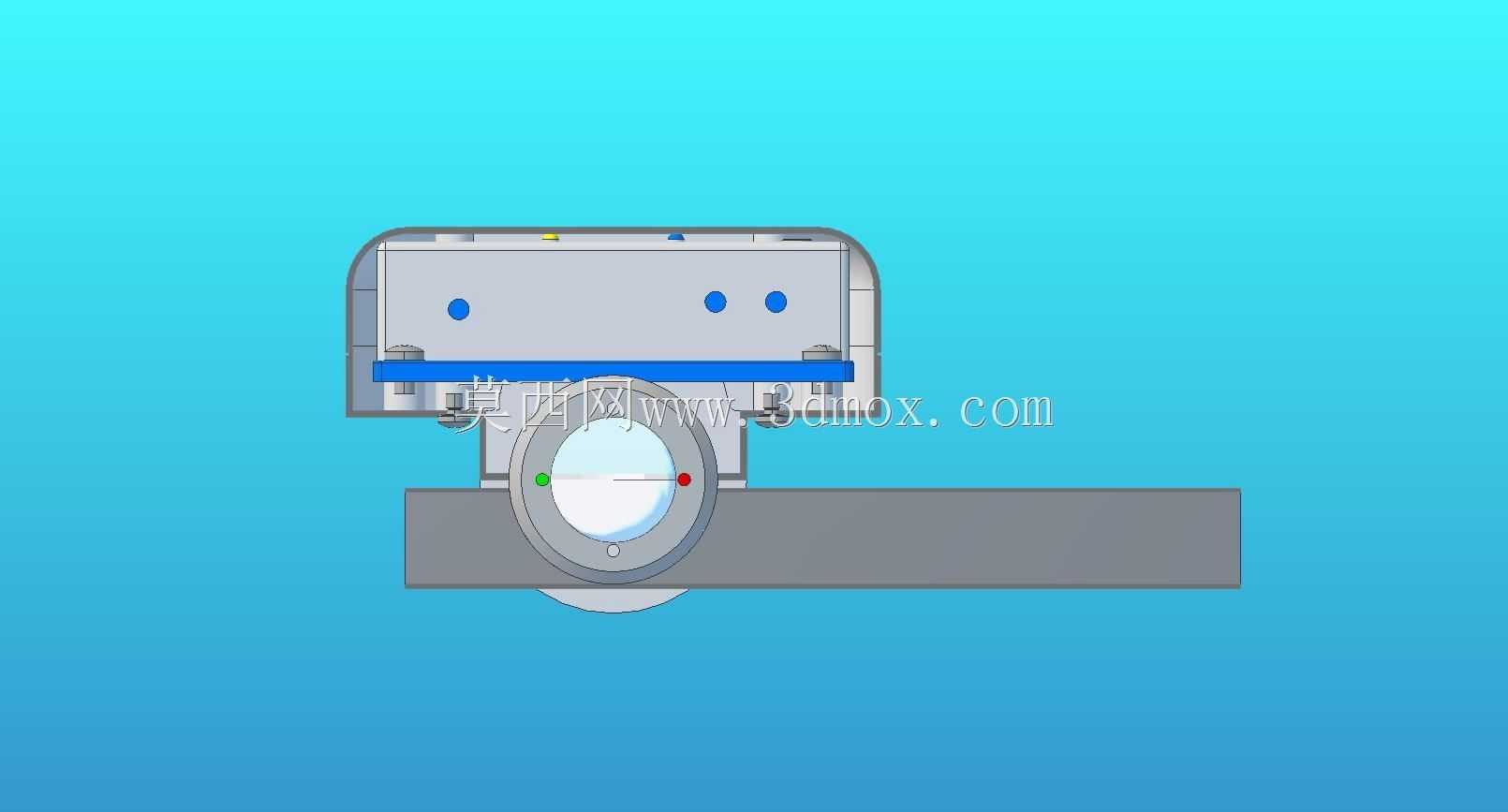

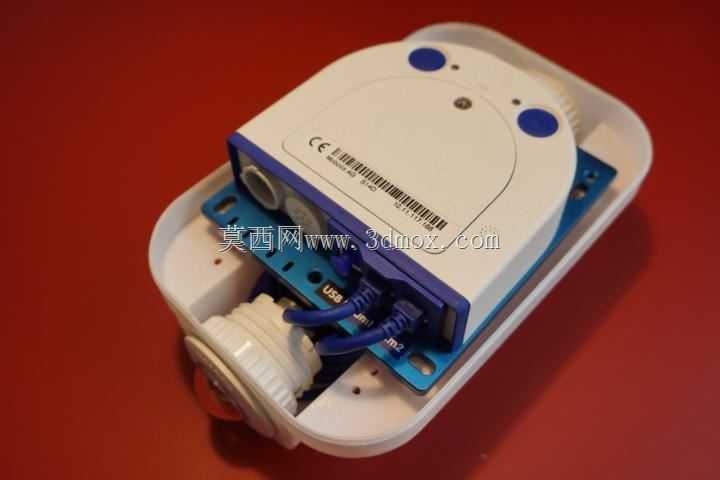

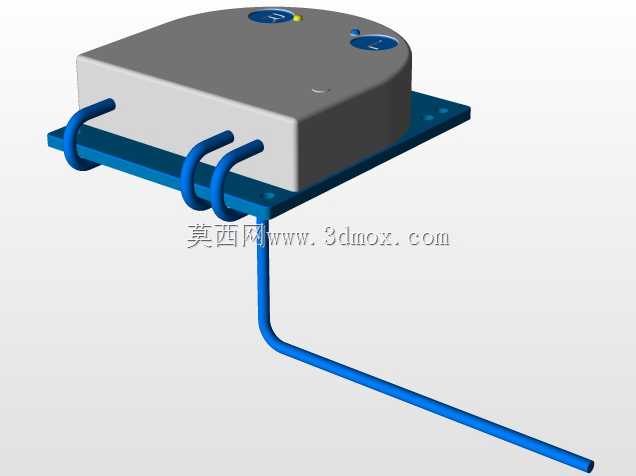

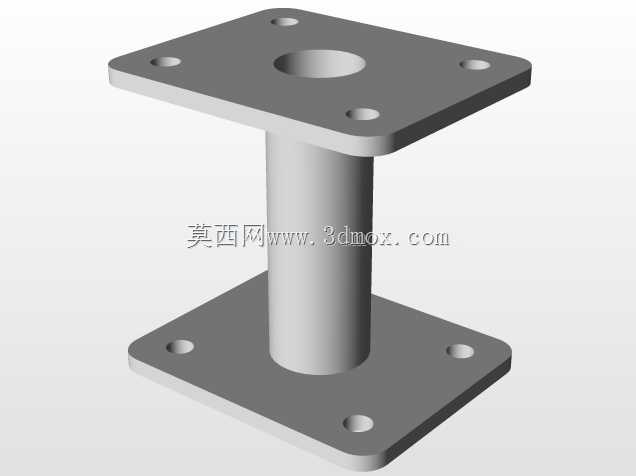

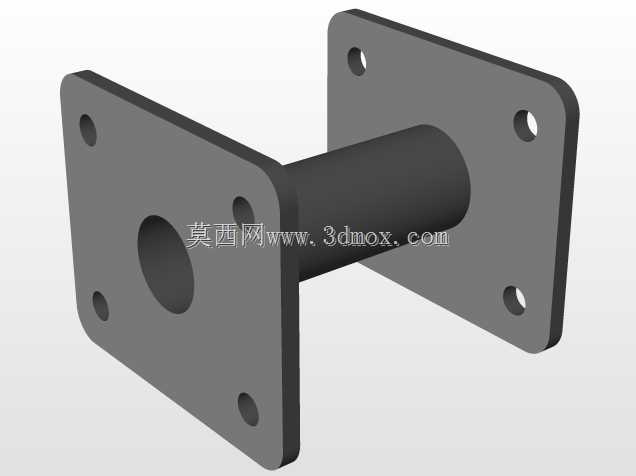

　　设计过程中优先考虑了安装的便捷性与可靠性，底部安装底座采用方形法兰式结构，设置了四个对称分布的安装孔，孔位间距按照船舶桅杆常用的安装型材尺寸做了适配，可直接通过螺栓固定在桅杆的安装平面上，无需额外制作过渡转接板。安装底座与主体壳体之间采用短立柱式连接结构，立柱内部预留了走线空腔，设备的供电线缆、信号传输线缆可从立柱内部穿入连接到主体内部，既避免线缆外露被海风、海浪侵蚀老化，也让整体外观更加整洁，减少风阻带来的振动影响。

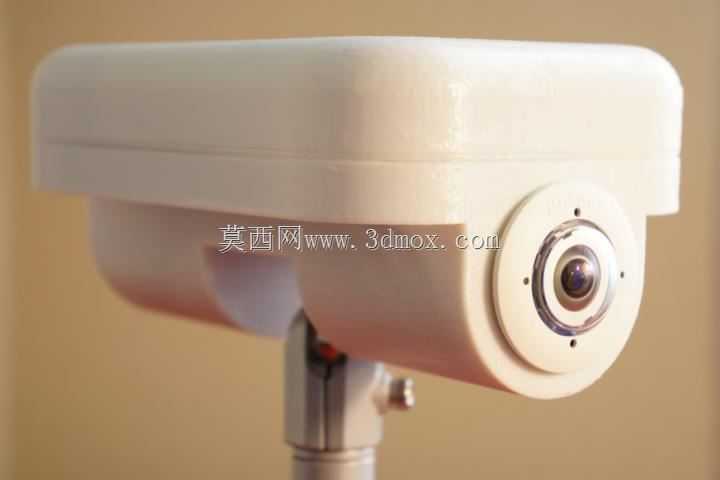

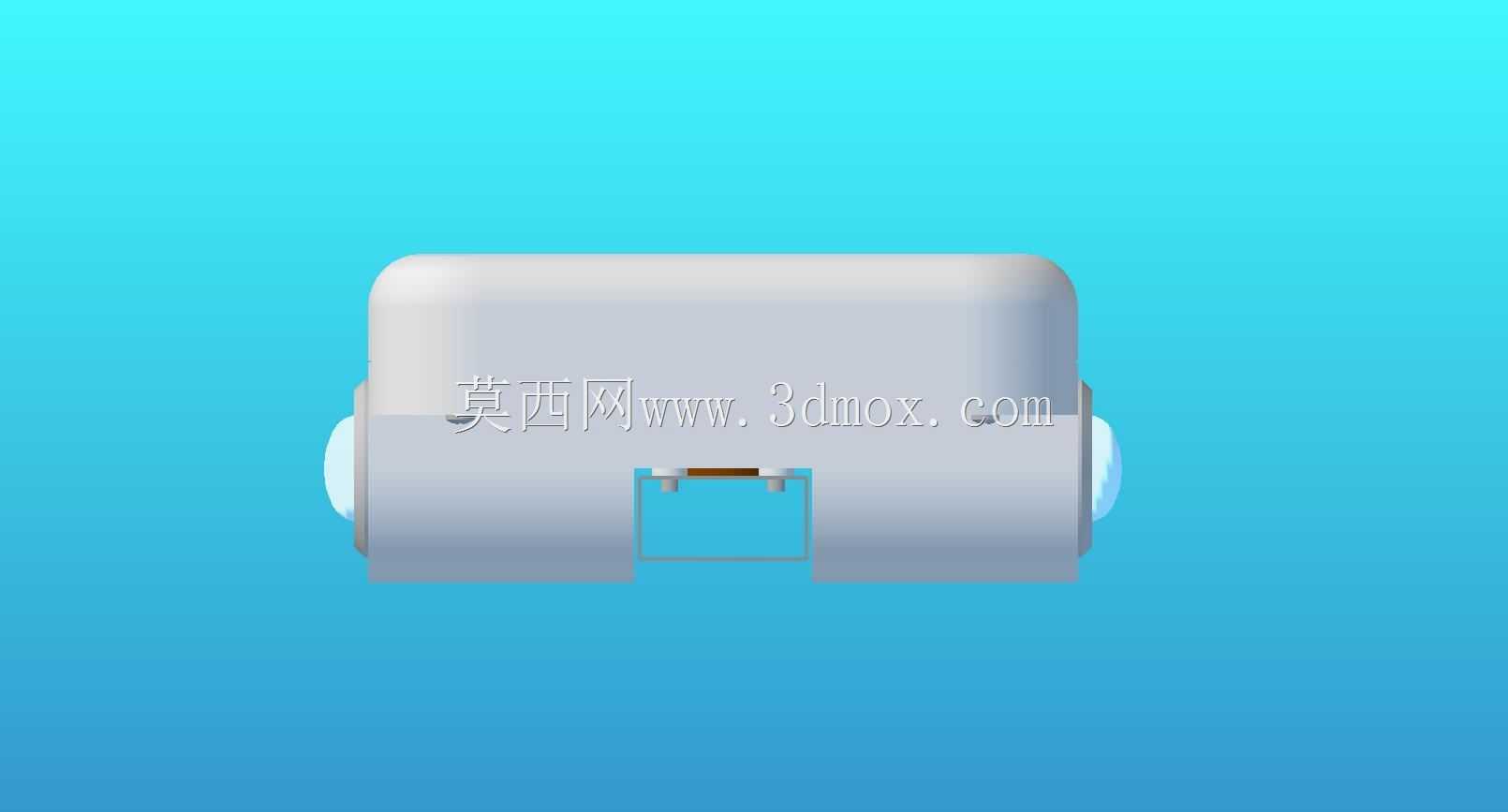

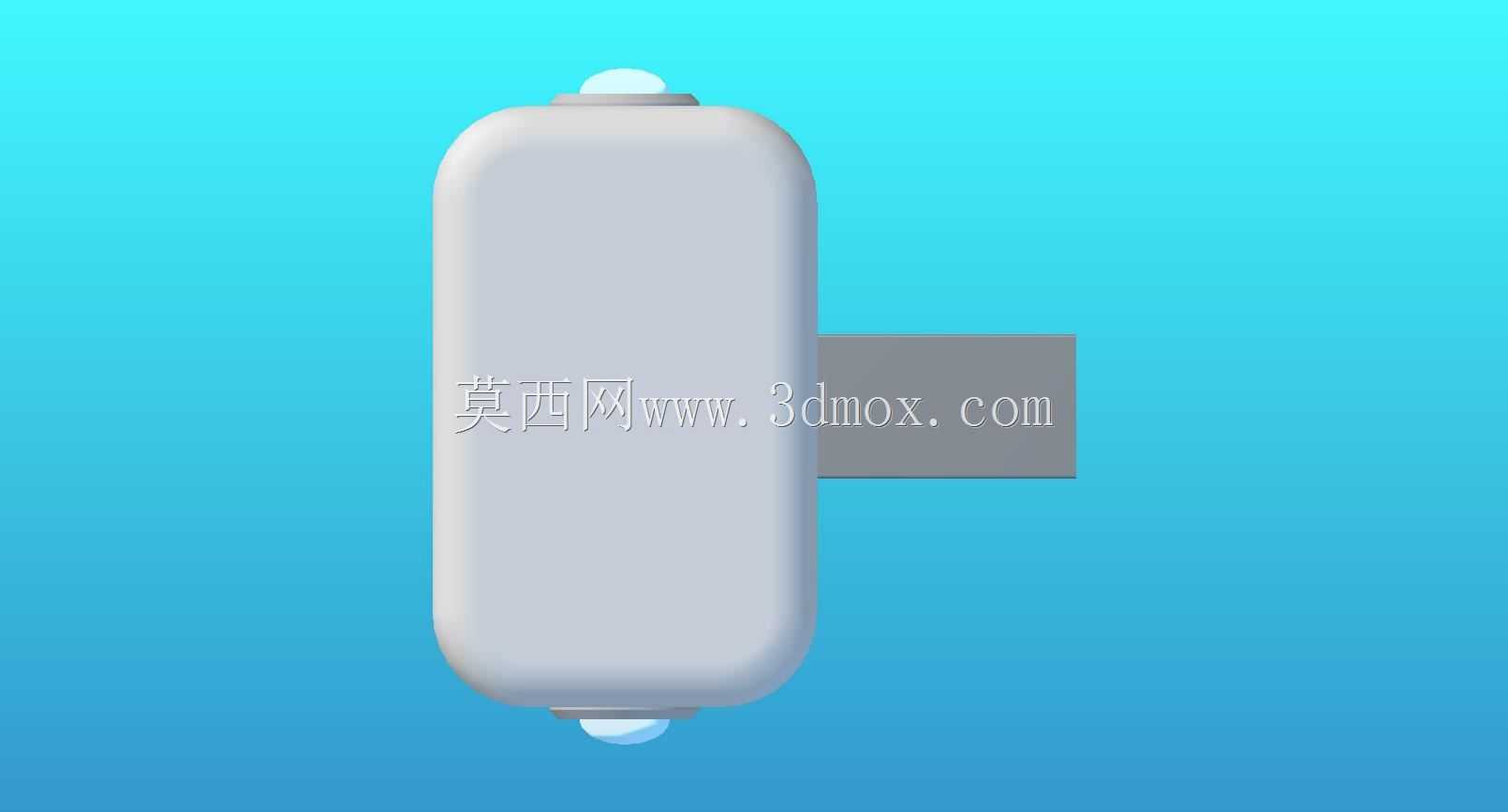

　　外形尺寸方面，主体壳体采用流线型圆角设计，整体长度控制在220mm以内，宽度140mm，高度（含底座）160mm，整体重量控制在1.2kg以内，不会给桅杆带来过大的负载压力。安装边界上，考虑到360度旋转的需求，安装时需要在设备周边预留至少80mm的无遮挡空间，避免旋转过程中与桅杆上的其他设备、走线架发生干涉。壳体表面采用浅灰色户外塑粉喷涂，具备抗紫外线老化能力，长期在阳光直射下不会出现明显的褪色、表层脱落问题。

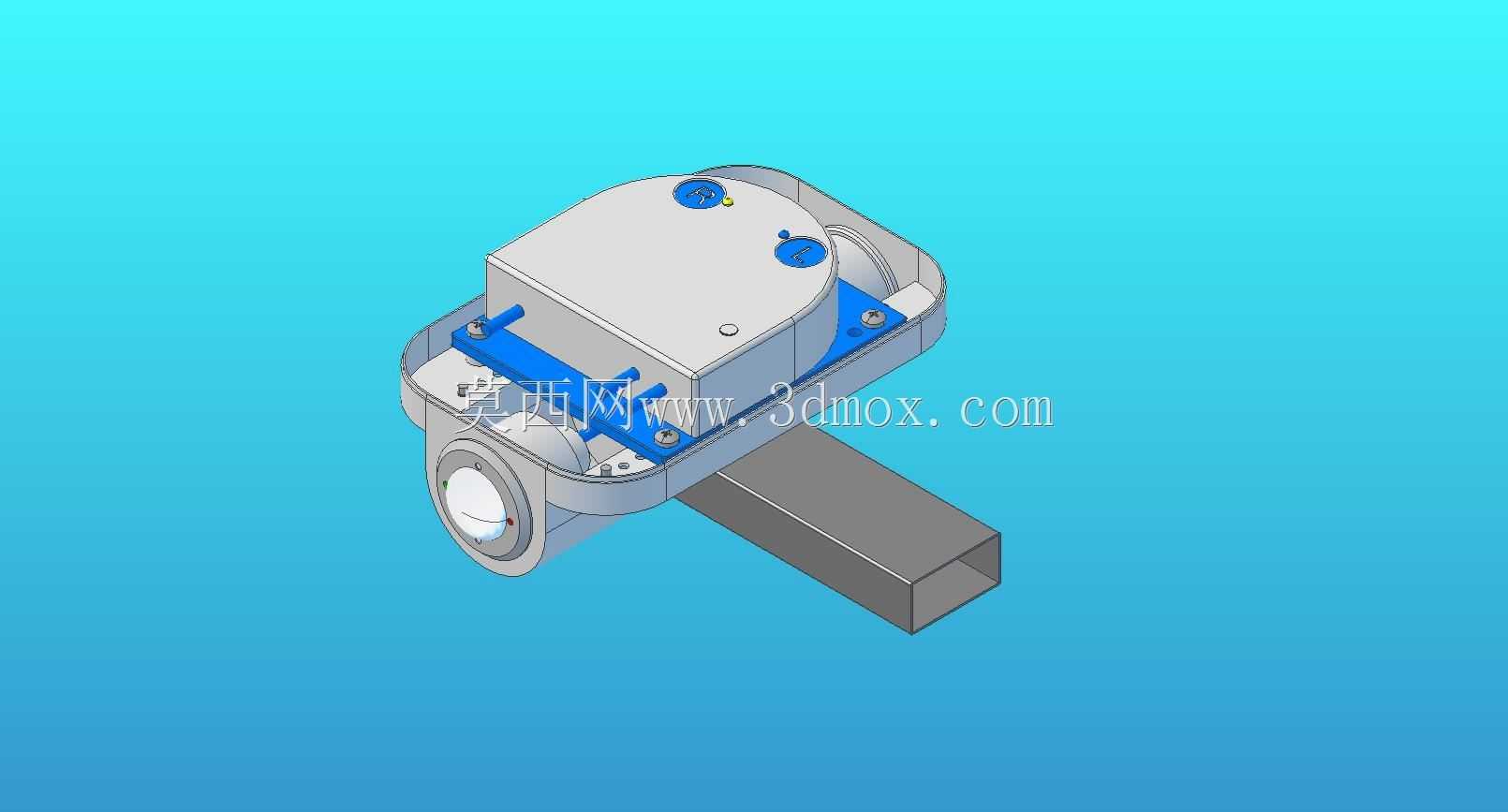

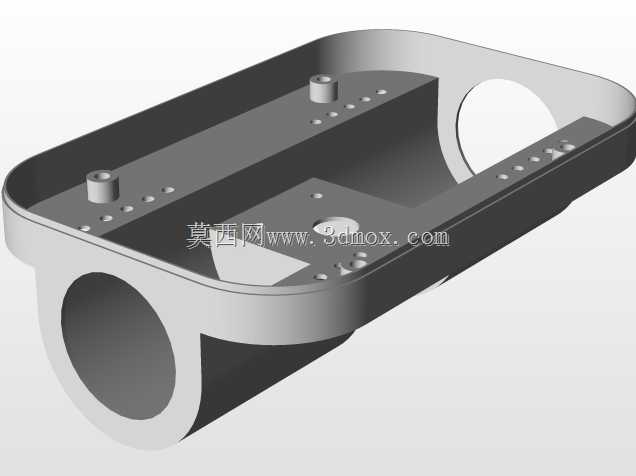

　　从结构强度设计来看，壳体壁厚均匀控制在3mm，采用耐候性工程塑料一体注塑成型，边角位置做了圆角过渡处理，避免应力集中，可承受12级强风带来的风载荷冲击，同时在镜头与壳体的连接位置做了加强筋结构，提升镜头模组的固定稳定性，避免船舶航行过程中的振动导致镜头偏移、焦距虚焦。设备的整体重心落在安装底座的中心位置，安装后不会出现偏载问题，长期使用也不会因为振动导致安装螺栓松动。

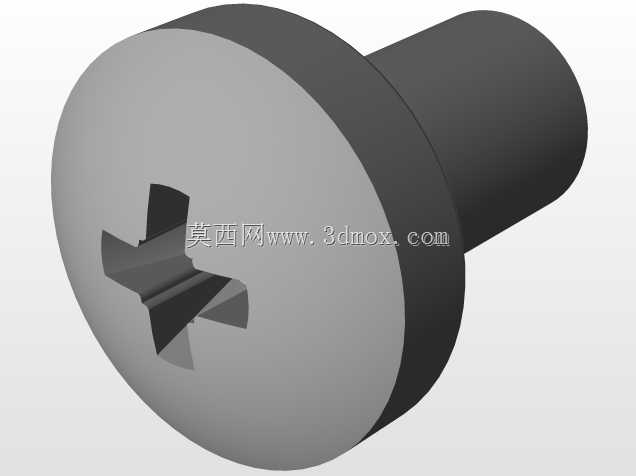

　　在实际选型适配中，这类摄像装置除了船舶桅杆安装场景外，也可适配港口码头、沿海厂区、海上平台等户外高腐蚀环境的监控需求，安装底座的孔位设计也兼容墙面、立杆等常规监控安装场景，只需要匹配对应规格的膨胀螺栓即可完成固定。设计过程中没有多余的外露结构件，所有连接螺丝都采用隐藏式设计，既提升了整体的防护性能，也避免外露螺丝长期被盐雾腐蚀导致后期维护拆卸困难。镜头模组的固定结构采用快拆式设计，后期维护更换镜头时只需要拆开前盖即可完成操作，不需要将整个设备从安装位拆下，大幅降低了高空、舷外作业的维护难度与风险。
