49米中庭豪华摩托游艇外观结构设计

　　这款49米级摩托游艇的三维结构设计，核心面向高端滨海休闲、商务接待、远海度假的应用场景，整体布局围绕高净值用户的海上旅居需求展开，在船体线型、空间规划、功能分区上做了多轮工程优化。从船体水动力设计来看，主船体采用深V型破浪线型，舷侧外飘角度经过反复CFD仿真验证，能够在4-6级海况下保持较好的航向稳定性，降低高速航行时的砰击载荷，减少上层建筑的振动传递，适配远海航区的航行需求。船体主尺度控制在49米总长，型宽控制在9米级，吃水深度控制在2.4米左右，既能够满足多数国际游艇码头的靠泊边界要求，也能在近岸浅水区域灵活通航，避免停靠时的水深限制。

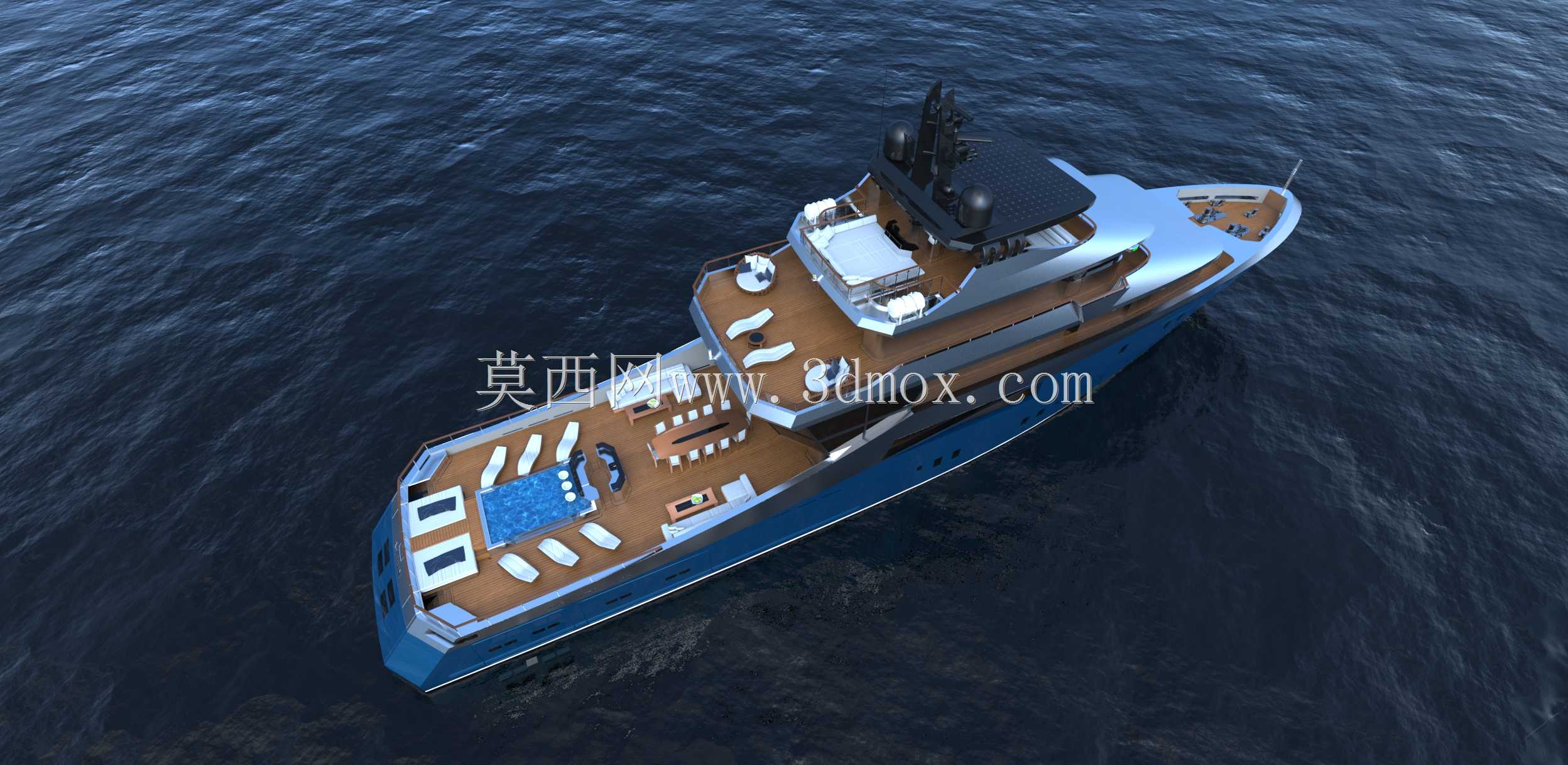

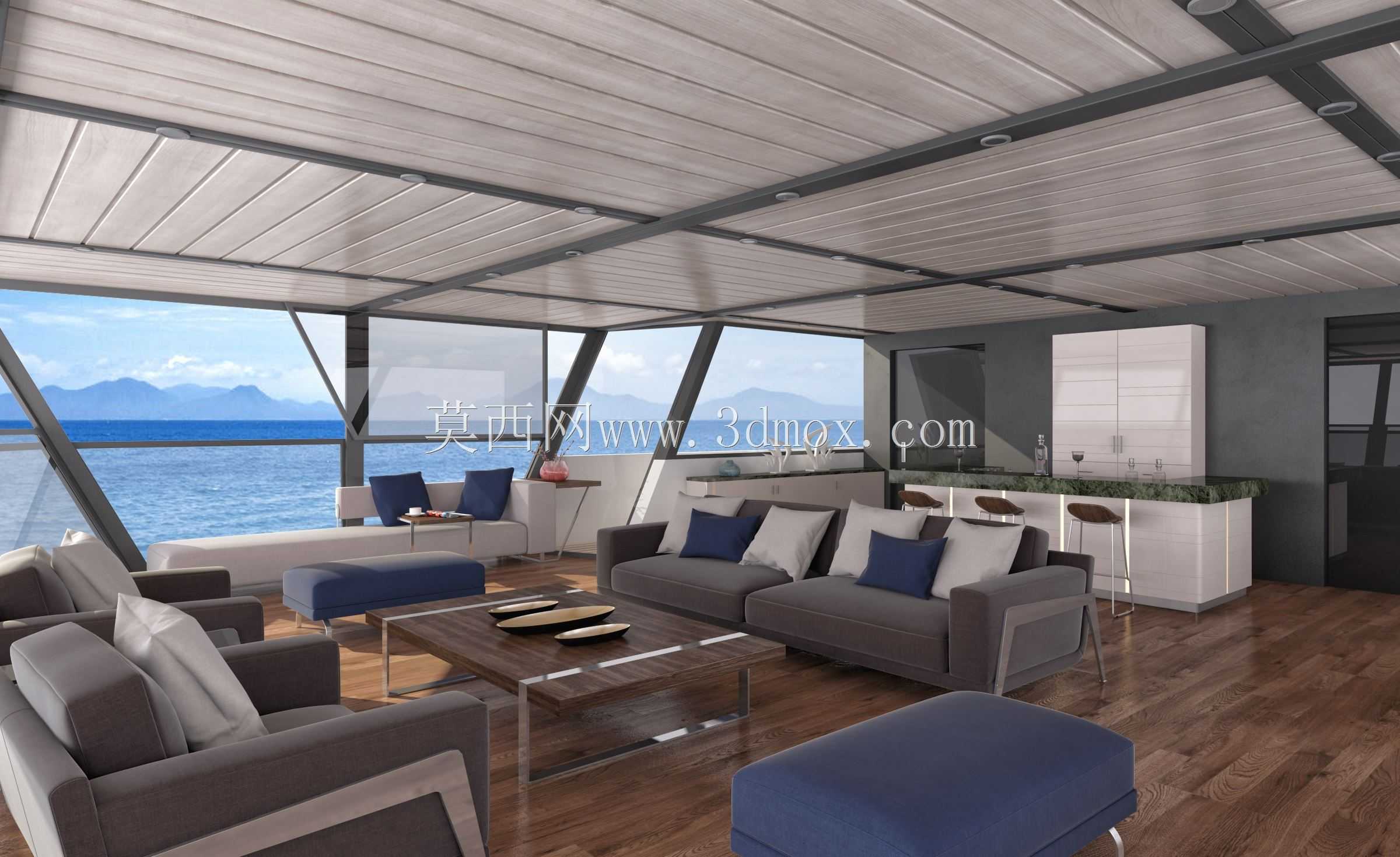

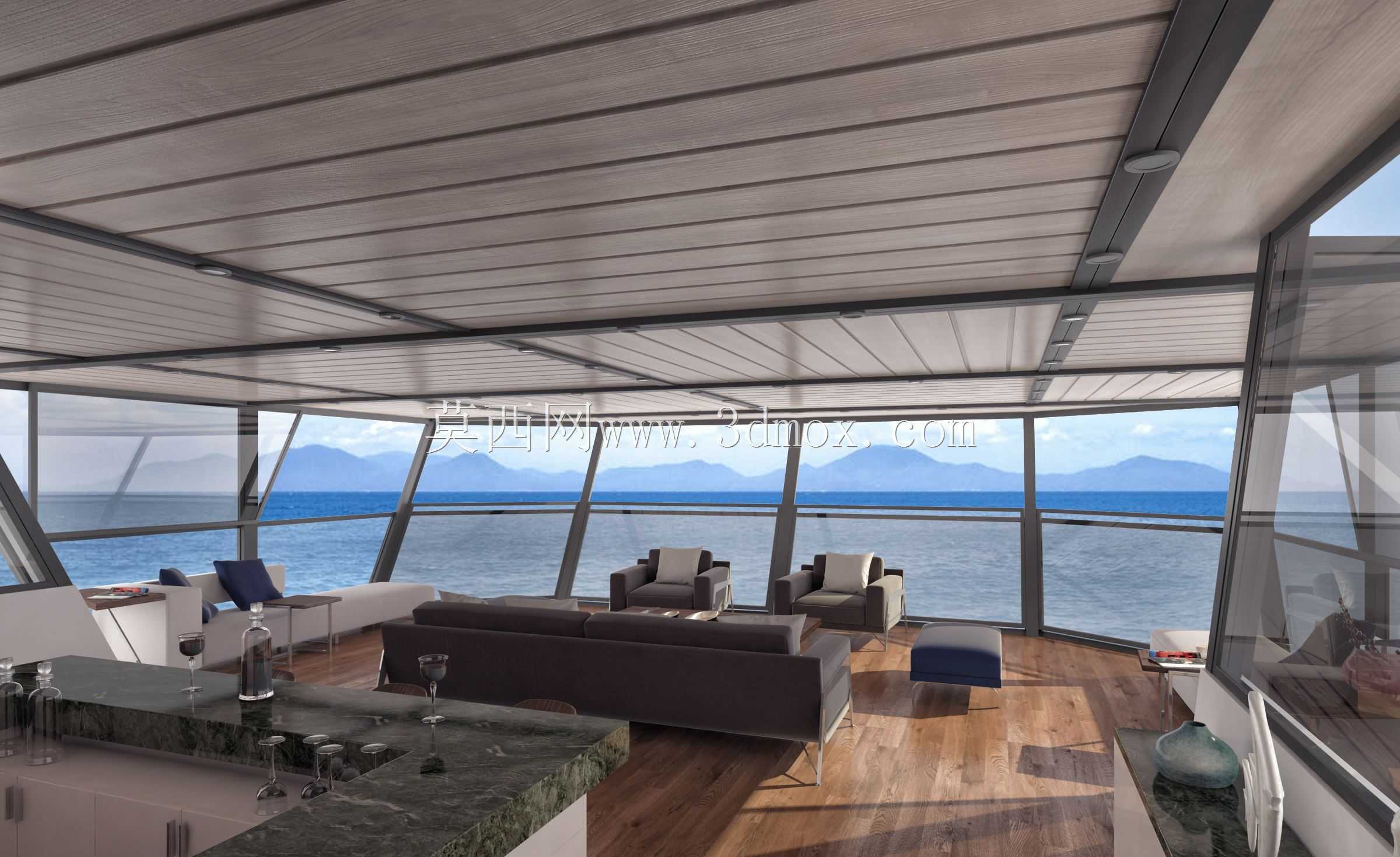

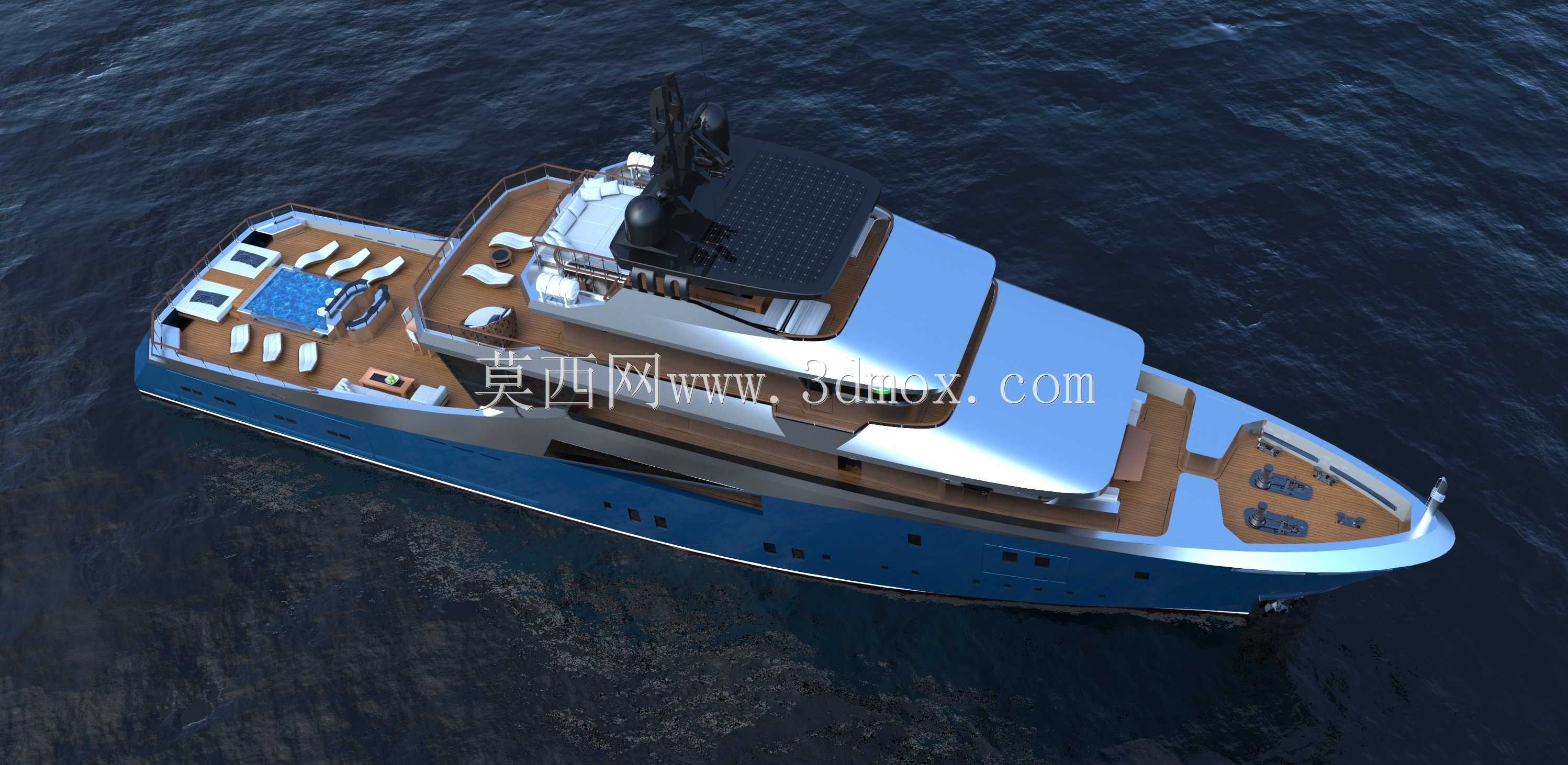

　　上层建筑采用五层分层布局，从下到上依次为底层机舱与储物舱、主甲板层、起居甲板层、沙龙甲板层、顶层驾驶与观景区，各层之间通过内部梯道连通，梯道宽度满足单人携带行李通行的工程要求，同时在舷侧设置了外部应急通道，符合船舶安全规范的逃生路径要求。功能分区上，主甲板艉部设置了露天泳池区域，泳池周边预留了休闲躺椅的安装空间，甲板面采用防滑纹理设计，排水槽沿泳池周边环形布置，能够快速排走甲板上浪与泳池溢水，避免地面积水造成人员滑倒。主甲板中部设置了主沙龙区域，采用开放式大跨度空间设计，顶部无结构立柱遮挡视野，舷侧采用整面落地钢化玻璃，玻璃与船体钢结构的连接采用嵌入式密封结构，既保证了水密性能，也最大化拓展了舱内观景视野。

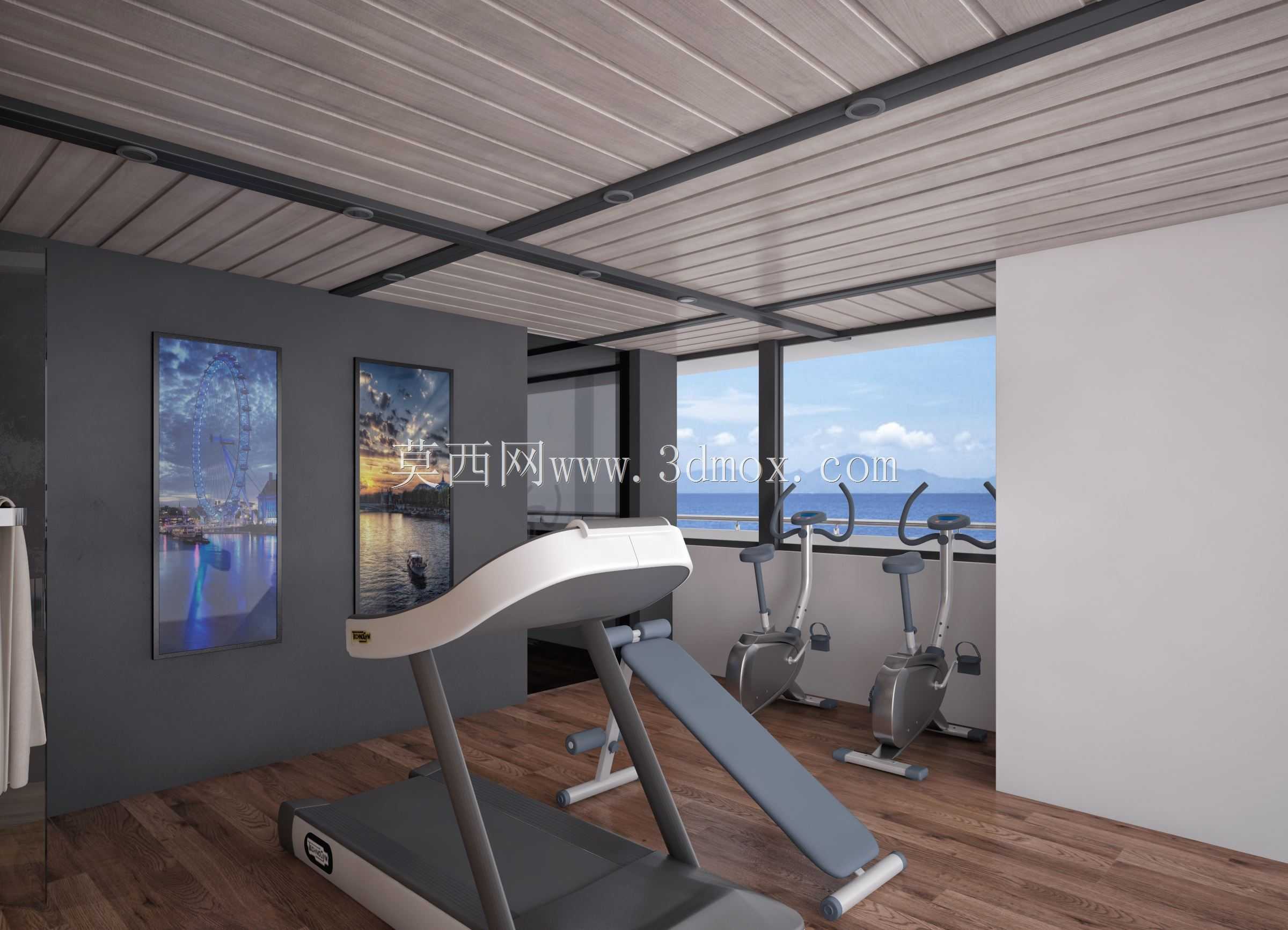

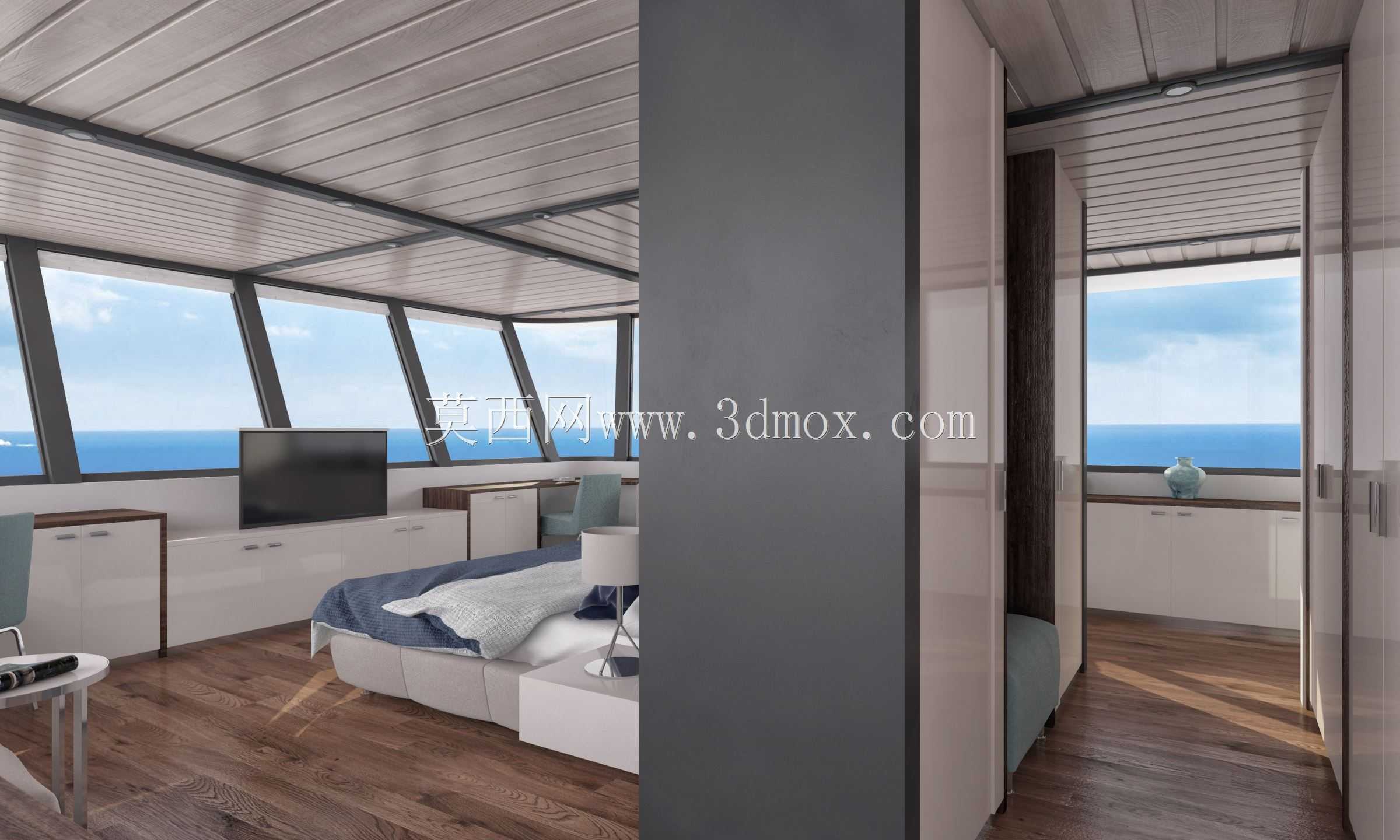

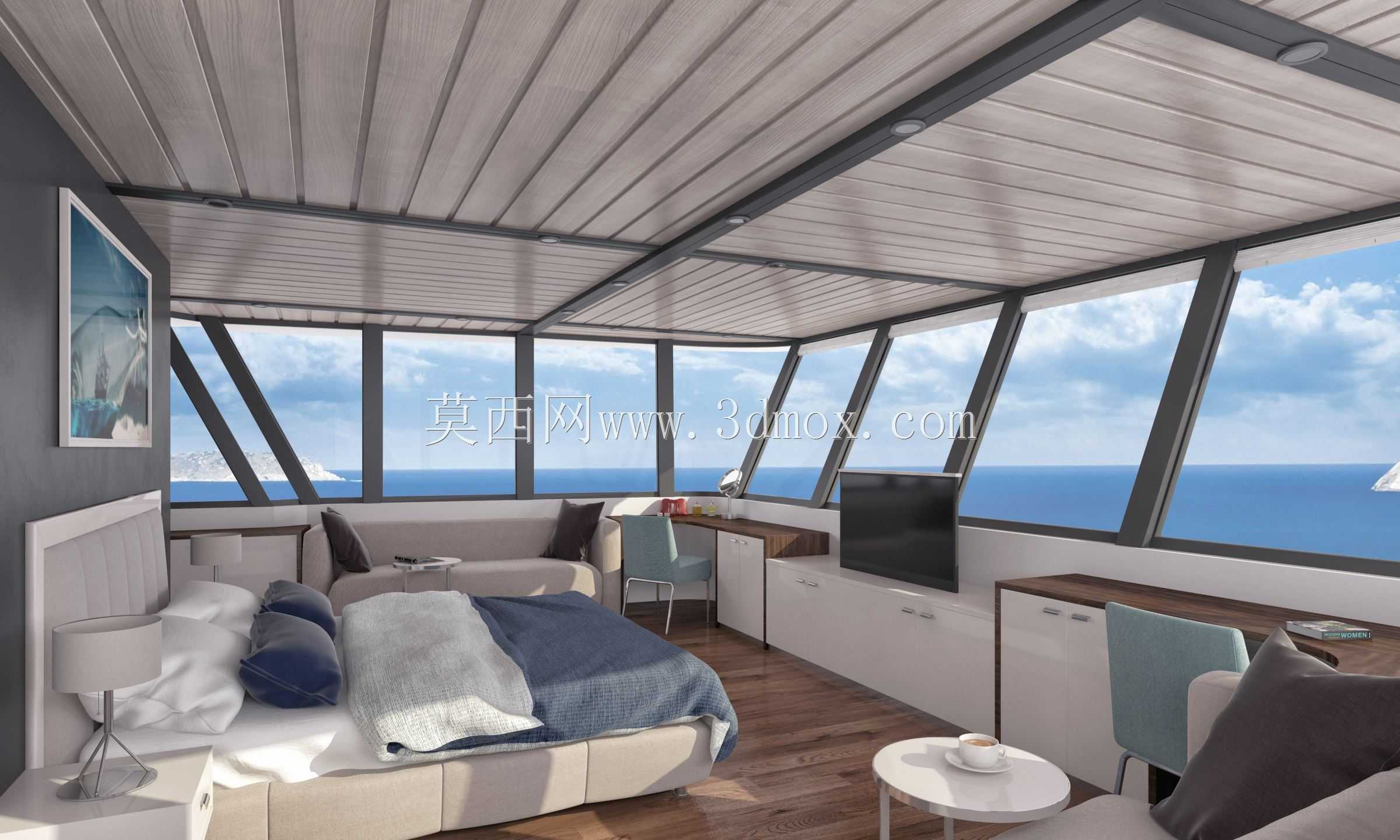

　　起居甲板层共设置4间普通客房与2间VIP套房，普通客房采用标准化内装模块设计，每间客房都配备独立卫浴空间与舷窗，通风采光满足海上长期居住的舒适度要求；VIP套房位于船艏区域，占据整层艏部的大跨度空间，设置了独立的观景阳台、专属卫浴与更衣区域，舷窗尺寸远大于普通客房，同时在结构上做了额外的隔音减振处理，降低主机航行时的噪音传递。健身区域与水疗中心设置在起居甲板与主甲板之间的夹层区域，避开了主机舱正上方的高振动区域，健身区域预留了跑步机、力量器械的安装固定点位，地面做了减震垫层处理，避免器械运动时的振动传递到周边客房。

　　顶层驾驶区域采用全包围式挡风玻璃设计，驾驶台的视野覆盖船艏左右舷120度范围，无结构遮挡，满足航行时的瞭望要求，驾驶台周边预留了导航设备、雷达、通讯设备的安装位，线路走桥架隐藏在吊顶内部，兼顾检修便利性与内装美观性。顶层露天区域设置了休闲吧台与观景区，周边安装了符合安全规范的不锈钢护栏，护栏高度不低于1.1米，栏板间隙控制在10厘米以内，防止人员意外跌落。

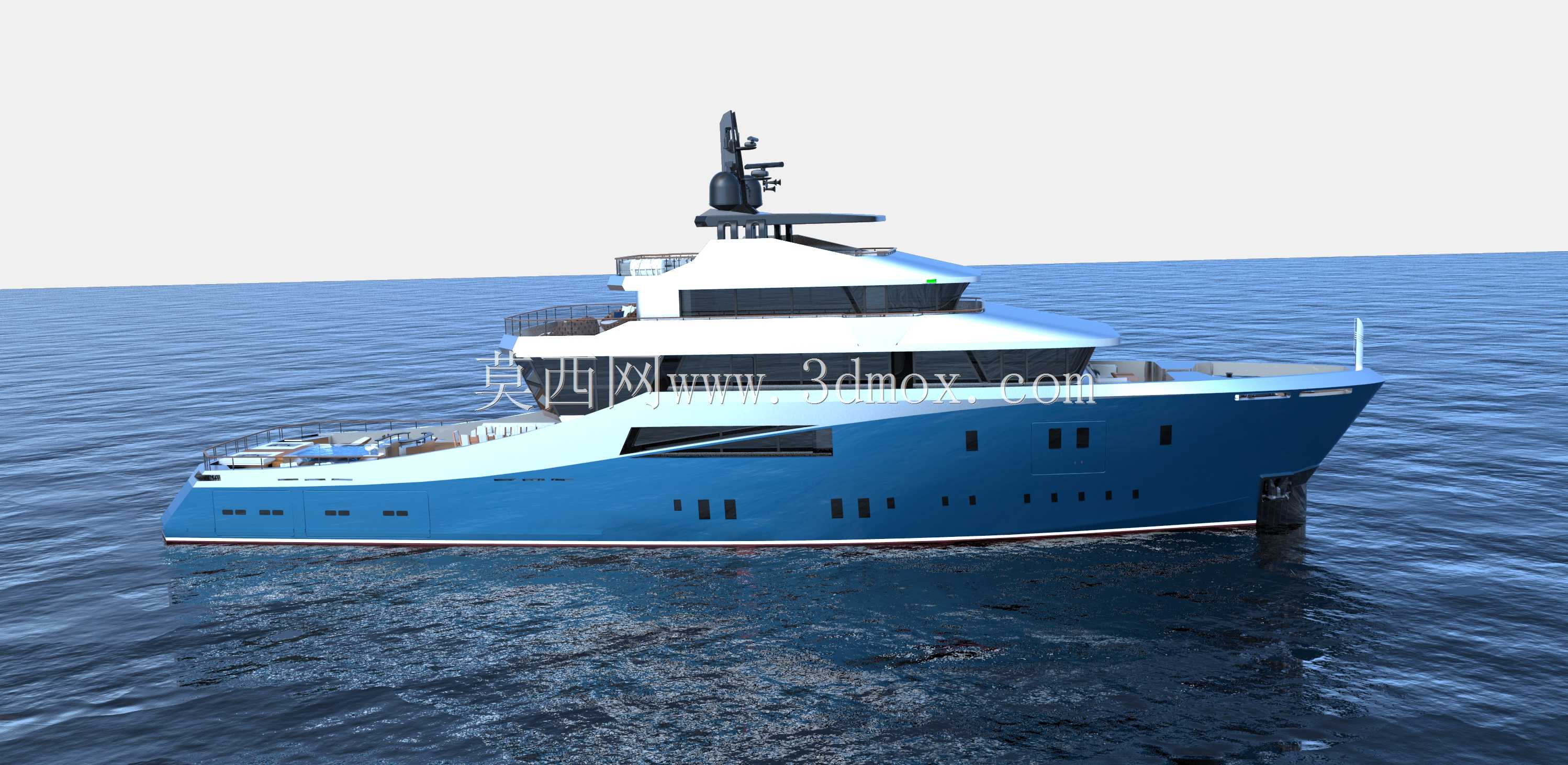

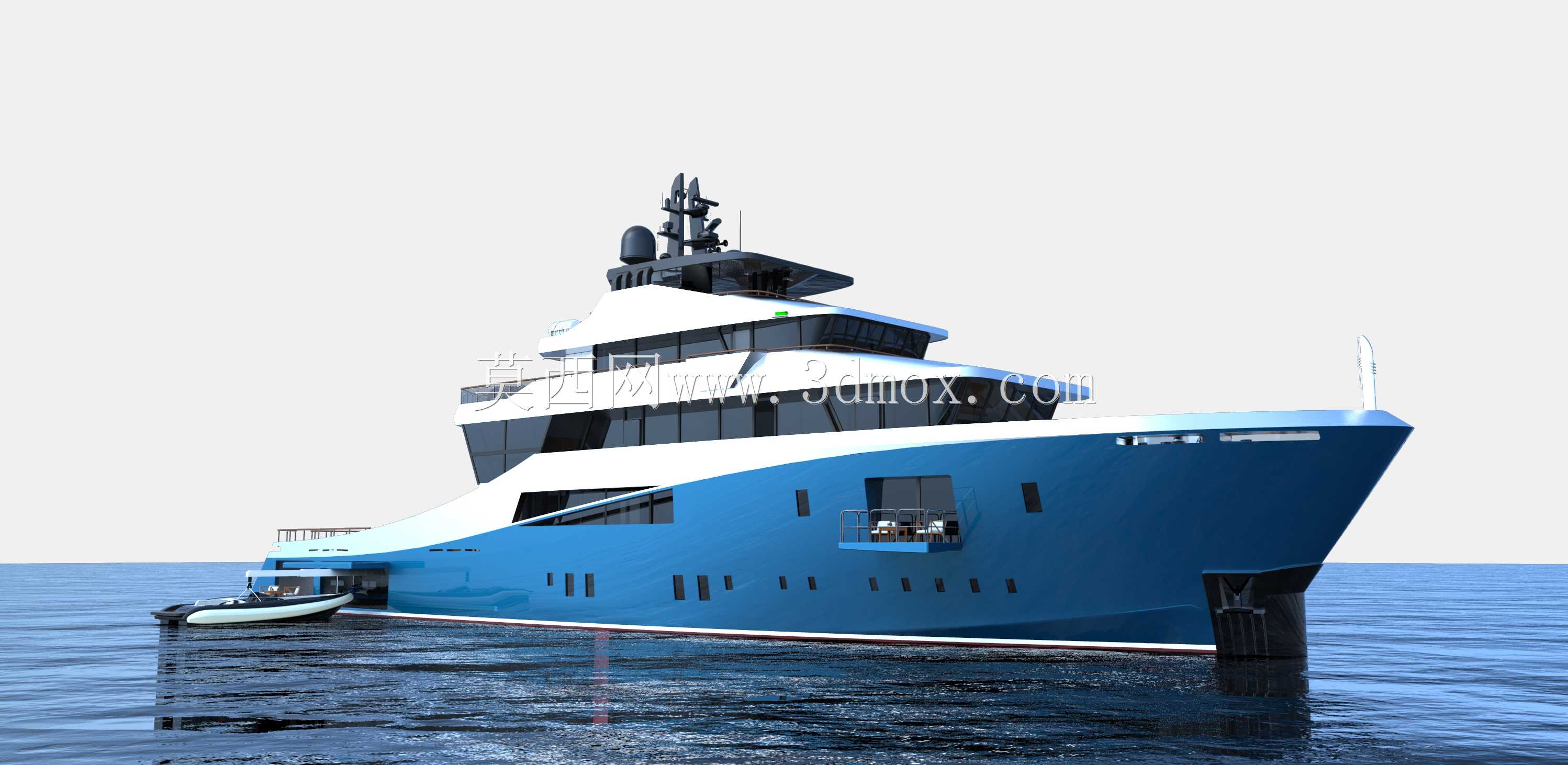

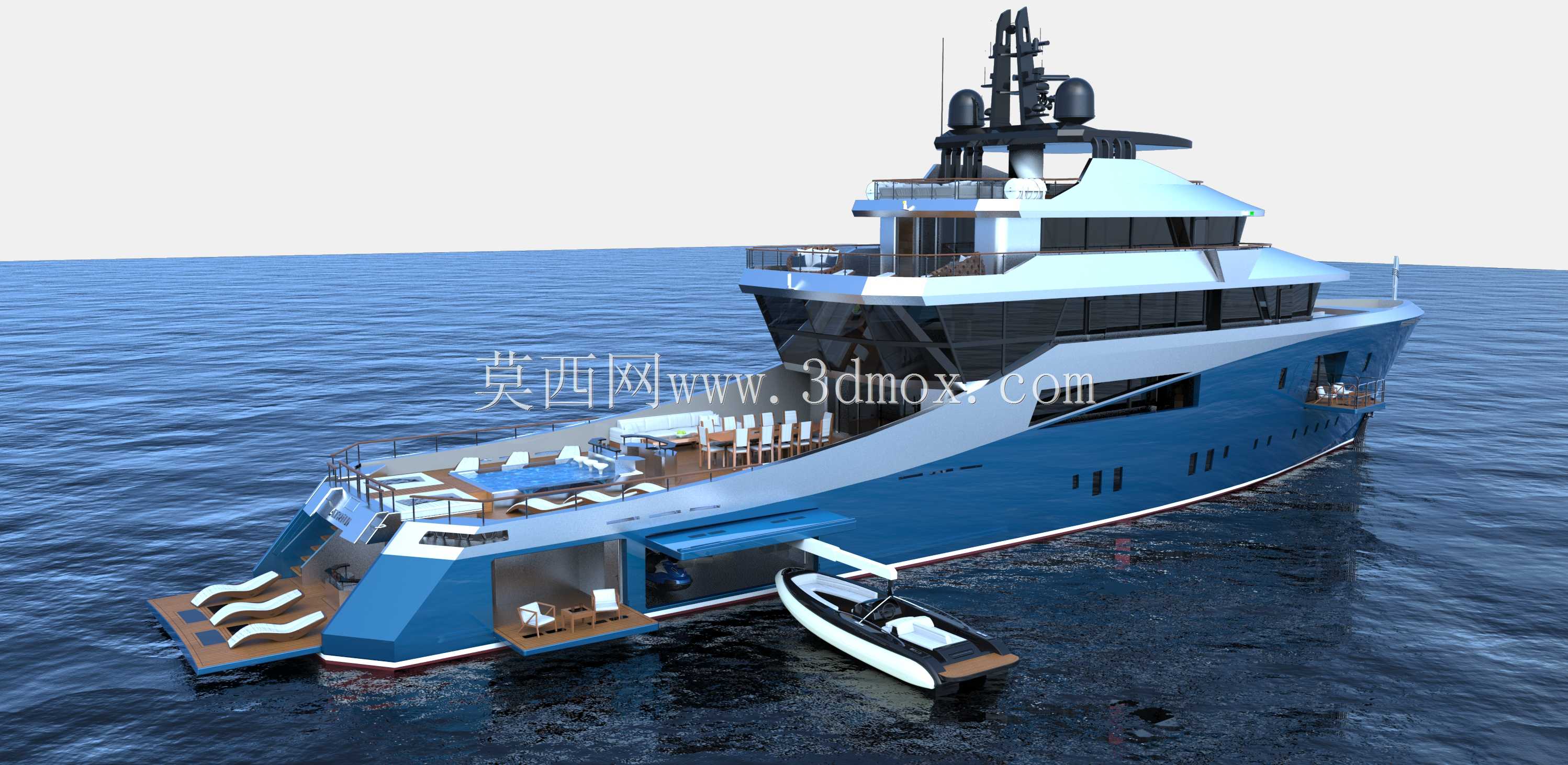

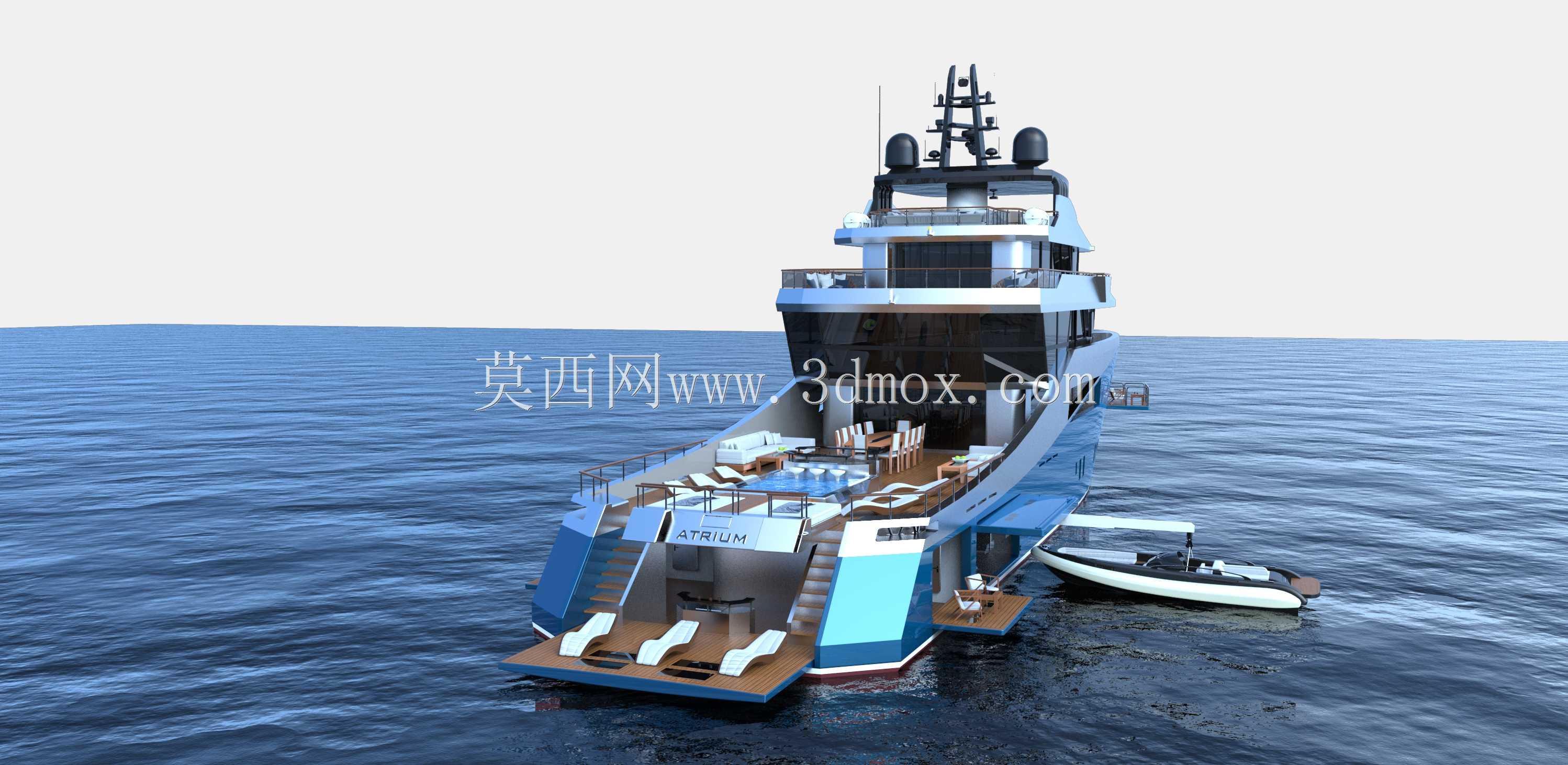

　　船体外观采用蓝白撞色涂装设计，上层建筑以白色为主，降低热带海域航行时的太阳辐射吸热，主船体舷侧采用深蓝色涂装，减少航行时水迹、污渍的视觉残留，降低日常维护的清洁成本。船艏设置了锚泊设备的安装位，锚机、导缆孔、止链器的布局经过锚泊作业仿真验证，能够保证起抛锚作业时的链条走向顺畅，避免卡链风险。船艉设置了登船平台与小艇收纳舱，能够收纳一艘6米级的交通艇，配套的吊机隐藏在上层建筑尾部结构内，使用时伸出，不破坏整体外观的流线型设计。主机舱位于船体底层中部，采用双主机推进布局，机舱周边设置了隔音隔热层，舱内预留了主机、发电机、油水分离器等设备的检修通道，通道宽度满足设备拆装时的操作空间要求，同时设置了独立的通风排烟系统，保证机舱内的工作温度在设备允许的运行范围内。

　　从建模细节来看，整个模型还原了船体的外板线型、上层建筑的分块结构、门窗开口位置、甲板设备的布局，所有结构的安装边界都符合实际船舶建造的工艺要求，外板的板缝排布参考了钢制游艇的建造规范，能够直接作为方案设计阶段的结构参考，用于后续的详细设计、性能仿真、内装方案匹配等工作，也可用于船舶设计教学中的布局案例参考，帮助从业者理解大型豪华游艇的空间规划逻辑与工程设计要点。
