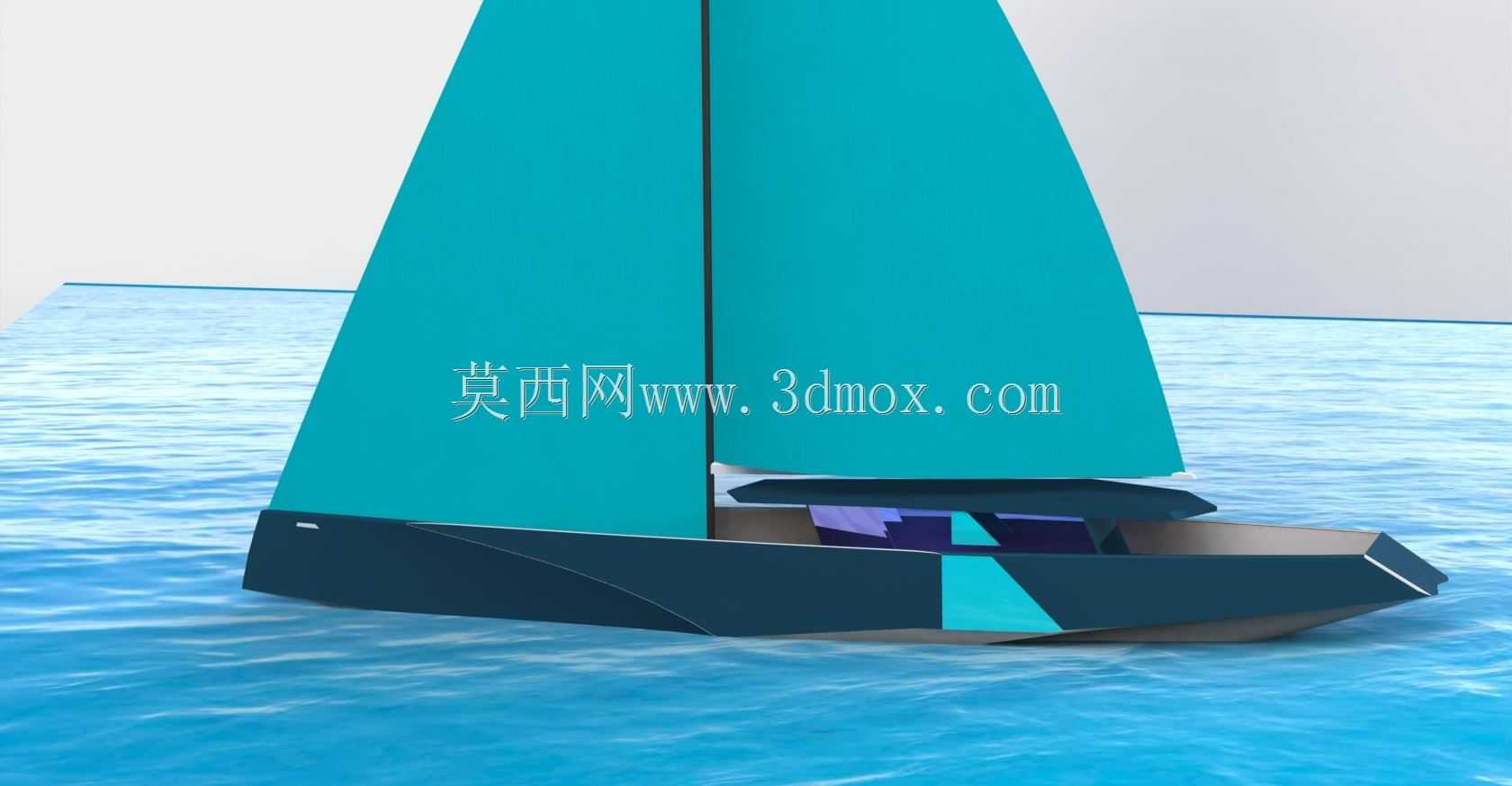

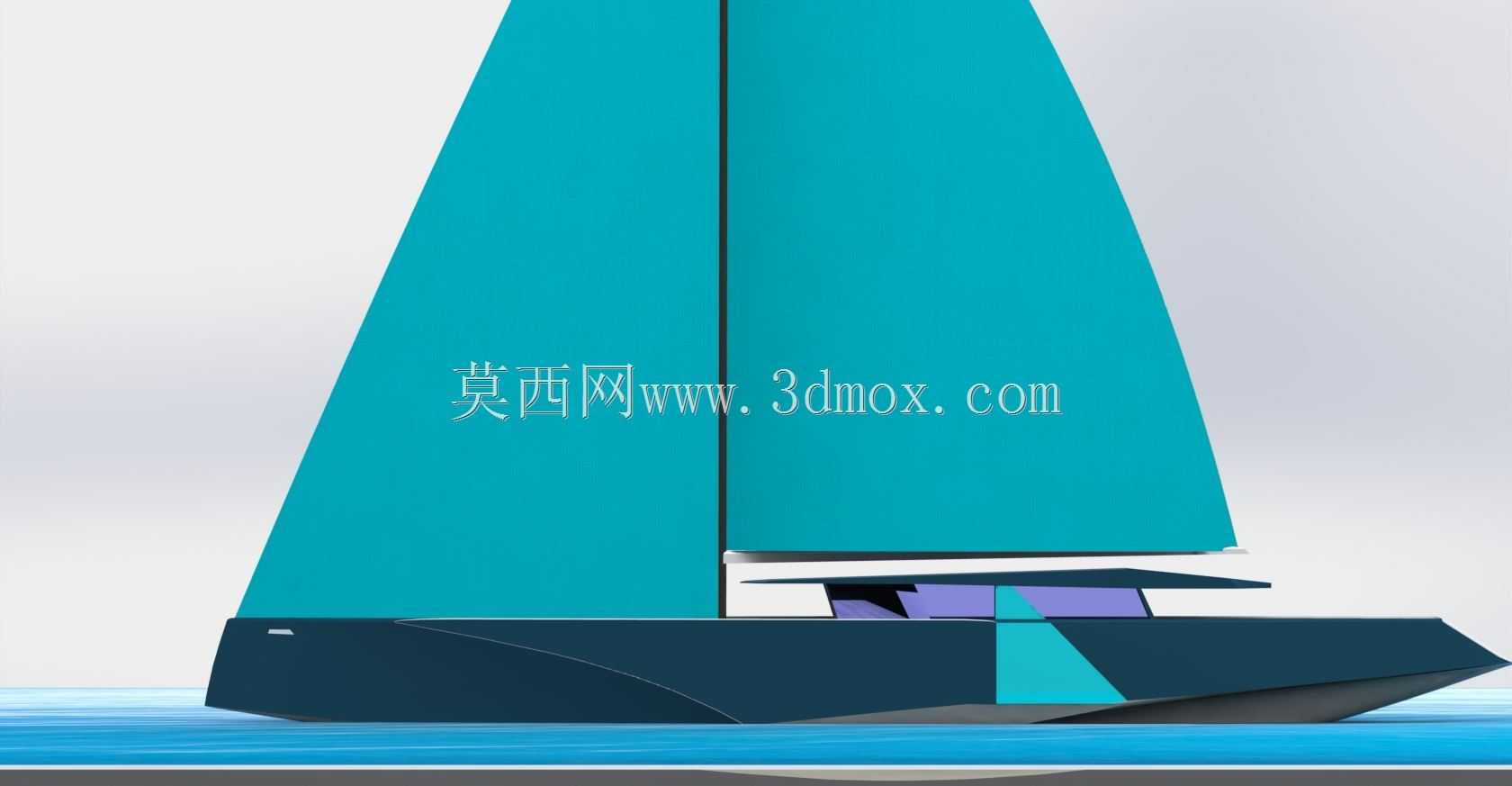

双体竞速帆船外观结构三维设计

　　这款双体帆船的结构设计，首先围绕近岸竞速、休闲航行两类核心使用场景展开，区别于传统单体帆船的压载结构，双片体的布局从根源上降低了航行侧翻风险，片体之间预留的通行甲板空间，也能满足3-4人同时在船活动的使用需求。从功能特性来看，整体帆装采用大三角主帆搭配前置首帆的组合，帆面有效受风面积经过流体力学测算，在3-6级风况下能获得最优的推力转化效率，帆骨的排布位置避开了常规航行时的气流分离区，即使在侧风航行状态下，帆面也能保持稳定的翼型剖面，减少紊流带来的推力损耗。船体部分的片体采用深V型艏部设计，切入浪面时能有效降低砰击载荷，片体尾部做了抬升处理，高速航行时能快速进入滑航状态，减少船体与水面的接触面积，降低航行阻力。

　　两片体之间的连接桥采用整体式结构，内部预埋加强筋，既保证了结构强度，也避免了分体连接结构在长期浪涌冲击下出现的连接松动问题，连接桥下方预留的净空高度，能满足近岸浅水区航行时不会触碰水下暗礁或者浅滩的要求。设计过程中，首先对航行时的受力边界做了明确界定：主帆桅杆的根部安装位置位于连接桥的纵向中心线上，底座的安装法兰尺寸匹配常规小型帆船的通用桅杆固定接口，不需要额外做改装就能适配市售的同规格铝合金桅杆；帆索的导向滑轮安装位都做了局部加厚处理，对应位置的船体内部设置了隐藏式索具收纳舱，不会让外露的索具影响甲板通行。外形尺寸方面，整船总长控制在7.2米，总宽度2.8米，这个尺寸既能满足小型拖车的公路运输要求，不需要办理超宽运输审批，

　　也能保证停泊时适配绝大多数休闲游艇码头的标准泊位尺寸；船体的吃水深度设计为0.45米，即使是水位较浅的内河、湖泊近岸区域也能顺利通行。甲板层的布局做了功能分区，艉部预留了操舵位的安装空间，中部连接桥区域设置了嵌入式的储物舱，可以存放航行所需的救生设备、随身物品，艏部的甲板做了防滑纹理设计，人员在调整首帆角度时能有足够的摩擦力，避免湿滑状态下摔倒。帆面的固定结构采用快拆式设计，不需要借助专用工具就能快速完成帆面的收纳与展开，遇到突发大风天气时，能在短时间内完成收帆操作，降低航行风险。船体的上层建筑做了低风阻优化，驾驶舱的挡风结构采用流线型斜面设计，不会在帆面下方形成乱流影响帆的受风效率，同时也能为驾乘人员遮挡航行时迎面的溅水。

　　从结构强度的设计考量来看，船体外壳的壁厚根据不同区域的受力情况做了差异化设计，片体艏部、桅杆底座、连接桥这些高载荷区域的壁厚比普通区域厚30%，在控制整体重量的前提下，保证了结构的抗冲击能力，即使在靠岸时发生轻微的碰撞，也不会出现船体破损的问题。两片体的内部都设置了独立的密封浮力舱，即使出现单舱进水的情况，整船依然能保持足够的浮力，不会发生沉没，满足小型船舶的安全设计规范。索具的走向全部做了隐藏式设计，沿着连接桥的内部通道布置，既避免了索具外露带来的勾挂风险，也让整船的外观更加简洁流畅。首帆的调节索具预留了足够的调节行程，可以根据不同的风向、风速调整首帆的张紧度与角度，配合主帆的角度调整，能让整船在不同风况下都保持最优的航行姿态。舵叶的安装位置位于两个片体的尾部内侧，既不会在靠岸时被码头碰撞损坏，也能在航行时获得均匀的水流作用，保证舵效的灵敏性，舵杆的连接结构采用万向节设计，即使船体在浪涌作用下发生小幅倾斜，舵叶也能保持稳定的操作反馈。
