石油测井用冲击发生装置结构设计

　　在油气田勘探开发的测井作业环节，这类冲击类井下装置主要承担井壁取芯、射孔辅助震击、遇卡仪器解卡的核心功能，是裸眼井、套管井测井作业中不可或缺的井下作业部件。不同于地面作业设备，井下装置需要在数千米深的井内承受高温高压、钻井液腐蚀、管柱碰撞等复杂工况，因此结构设计的可靠性直接决定测井作业的成功率。

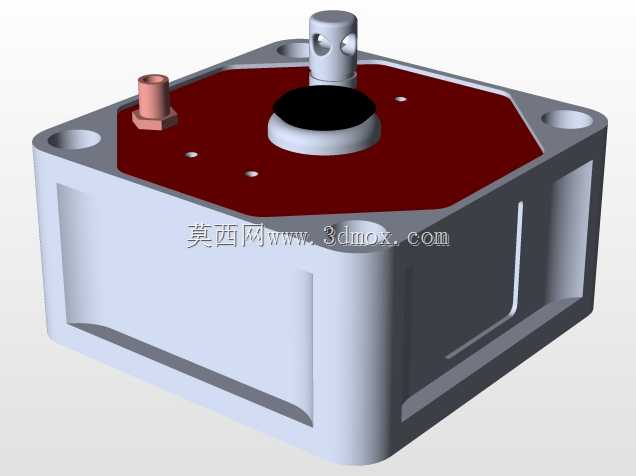

　　从结构设计逻辑来看，该装置采用方形带圆角的主体壳体构型，区别于常规圆柱形井下仪器，这种构型的优势在于能够在有限的径向尺寸内最大化内部安装空间，可容纳冲击发生的动力模块、触发控制组件以及信号传输通路，同时壳体侧面设置的内凹加强筋结构，在不额外增加壳体壁厚的前提下大幅提升了壳体的抗挤压、抗冲击能力，能够抵御井壁垮塌带来的径向挤压力，也能承受作业过程中管柱下放、上提时的轴向冲击力。壳体顶面采用八角形的密封端盖设计，端盖与主体壳体之间通过周向分布的四个安装孔实现螺栓紧固，配合密封槽内的密封圈可实现耐高压静密封，能够隔绝井下高压钻井液侵入装置内部，保护内部精密的机械与电子元件。

　　顶面布置的三类接口各有明确功能：居中的带孔柱状结构是冲击动作的输出端，作业时可连接取芯钻头、震击矛头这类作业执行部件，输出端的径向通孔用于穿装安全销钉，可在运输、下井过程中锁定冲击机构，避免误触发；旁侧的铜质管状接头是压力平衡通路接口，用于连接装置内腔与井内钻井液，通过内置的平衡活塞实现内腔压力与外部井压的动态平衡，避免壳体因内外压差过大出现密封失效；端盖表面的两个小型定位孔用于安装端盖拆卸工装，也可作为内部组件的定位基准，保证装配时各部件的同轴度与位置精度。

　　在安装边界方面，该装置的方形壳体边长适配常规测井仪器串的连接尺寸，周向的安装沉孔可直接与上下相邻的测井短节实现法兰式连接，不需要额外的转换接头，能够直接接入现有测井管串体系，降低现场作业的配件准备成本。壳体的圆角设计避免了下井过程中棱角刮碰井壁、套管内壁的问题，减少下放阻力，也能防止棱角处应力集中导致的壳体开裂。设计过程中针对井下高温工况，所有外露金属部件均做了防腐处理，铜质接头采用抗硫材质，可适配含硫化氢的酸性油气井作业环境，拓展了装置的适用井况范围。

　　从功能实现逻辑来看，该装置的冲击动作通过内部的蓄能机构完成能量存储，到达目标井段后通过地面发送的指令或者井内压力触发机构动作，瞬间释放能量产生轴向冲击力，既可以驱动取芯部件击穿井壁获取岩芯样本，也可以在仪器遇卡时产生反复震击，帮助仪器解卡，避免仪器落井造成的重大作业事故。内部的流道设计充分考虑了钻井液的循环需求，不会阻断测井管串的钻井液通路，保证作业过程中钻井液可正常循环，携带岩屑上返，维持井内压力稳定。
