越野摩托车车架结构三维设计模型

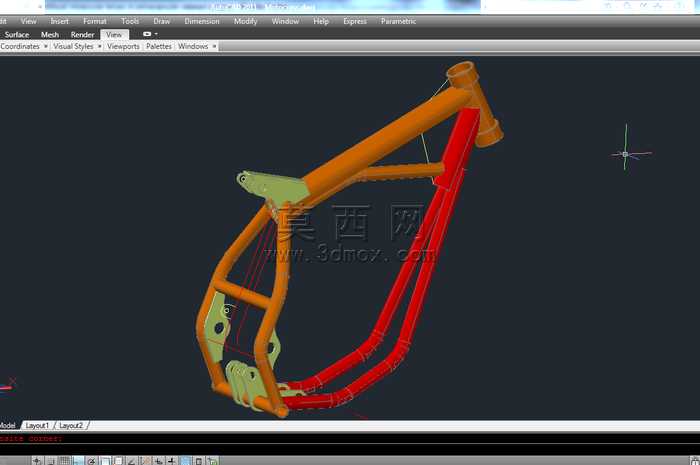

本作品为越野摩托车车架的三维结构设计模型，建模过程严格遵循公制单位标准，所有框架尺寸、安装点位的参数均经过精准校准，确保各部件装配公差符合实际生产要求。建模阶段采用实体建模与曲面建模结合的方式，对主车架的双梁结构、前叉安装立管、后摇臂连接支座、发动机挂载点位、油箱安装固定位等核心结构进行了精细化还原，主车架的橙色主体部分采用高强度钢管弯折成型的结构逻辑建模，红色后副车架部分按照管材拼接的真实工艺完成结构搭建，所有连接耳片的安装孔位、加强筋结构均按照实车配件的尺寸比例完成绘制，能够清晰呈现车架各部分的受力结构与装配关系。材质设置上，针对车架不同部位的材质特性做了区分，主车架梁体赋予金属烤漆材质，还原越野摩托车车架的漆面质感，连接耳片赋予金属冲压件的哑光金属材质，清晰区分不同构件的材质差异，同时通过光影渲染突出车架的空间结构层次，让观看者能够直观理解各部件的位置关系与连接逻辑。设计思路上，该车架适配多款越野车型的成熟配件，可兼容雅马哈3KA引擎、YZ85套组，适配铃木RM80前面板伸缩式悬架、本田CR85后方阻尼器、川崎KLX150摇臂与轮对等配件，在结构设计时预留了充足的改装与装配空间，既满足越野摩托车高强度行驶的结构强度要求，也兼顾了配件通用性，能够为越野摩托车改装、车架结构教学、机车设计参考提供精准的三维模型支撑，模型完整还原了车架的所有细节结构，包括走线预留位、附件安装孔位等细小结构都做了完整呈现，可直接用于结构展示、装配模拟、设计参考等场景。
