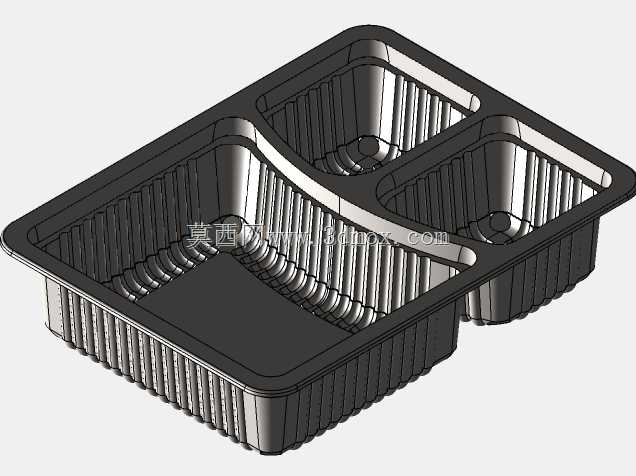

三格连体吸塑包装托盘结构设计

　　这款三格连体的吸塑托盘，核心应用场景集中在快消品分装、生鲜食材分格包装、小型零配件分类收纳这几个领域，日常在商超冷柜的净菜分装、便利店的便当组合装、电子厂小零件周转环节都能见到同结构产品的身影。做这个结构设计的时候，首先要考虑的是吸塑工艺的成型极限，整个托盘采用一体吸塑成型，没有后续拼接工序，三个独立容腔通过中间的凸起加强筋做分隔，既避免不同腔体内的物品串动混装，也能提升整个托盘的结构刚性，避免堆叠时出现侧壁塌陷的问题。

　　从功能特性上看，三个容腔做了差异化的深度设计，较大的主容腔可以放置体积偏大的主体物件，另外两个小容腔分别适配配件、调料包或者小尺寸分装物，容腔内壁做了连续的竖向加强筋，从腔底一直延伸到托盘上口边缘，一方面是在吸塑脱模时减少侧壁粘模的概率，另一方面是当托盘叠放时，竖向筋可以作为导向结构，让上层托盘顺畅滑入下层托盘的堆叠位，同时控制叠放间隙，避免叠放过紧导致后续取盘困难，也能防止运输过程中托盘之间出现窜动磨损。托盘上口做了外翻的平边结构，这个翻边宽度控制在8毫米左右，既可以作为热封膜的贴合基准面，保证封口时膜材和托盘边缘贴合紧密，不会出现密封不严漏液的问题，也能作为自动化包装线上的夹持定位边，方便机械手抓取托盘完成上料、装填、封口的全流程动作，翻边位置做了微小的圆角过渡，避免锐边在操作时划伤操作人员，也能减少热封时膜材被锐角刺破的风险。

　　设计过程中，容腔底部做了内凹的防滑点阵结构，当托盘放置在光滑的操作台或者传送带表面时，这些点阵可以增加接触摩擦力，避免输送过程中托盘出现滑移偏位，同时底部的内凹结构也能让托盘在盛放带少量液体的物件时，积液可以顺着腔底的微小坡度流向点阵间隙，不会让被包装物长时间浸泡在积液里。三个容腔之间的分隔筋做了圆弧过渡处理，没有直角结构，一方面是吸塑工艺上直角位置容易出现料厚过薄、成型不饱满的问题，圆弧过渡可以让片材在吸塑拉伸时料流更均匀，保证各个位置的壁厚差控制在合理范围内，避免局部过薄导致的强度不足，另一方面圆弧过渡也不会出现清洁死角，在食品接触场景下更容易清洗，符合食品包装的卫生要求。

　　从安装和适配边界来看，这款托盘的整体外廓尺寸适配常规的全自动吸塑封口机的工位尺寸，长度方向控制在220毫米以内，宽度控制在160毫米以内，整体高度控制在40毫米，既可以适配标准尺寸的封口模具，也能匹配常规的外卖餐袋、商超陈列货架的格距，不需要额外调整现有包装线的工装就可以直接上线使用。托盘侧壁做了1.5度的脱模斜度，这个斜度既不会导致容腔有效容积损失过多，也能保证吸塑成型后产品可以顺利从模具上脱出，不会出现粘模导致的产品变形。在堆叠适配方面，托盘内部的加强筋位置和外部的凹槽位置做了对应设计，叠放时上层托盘的外筋可以卡入下层托盘的内槽，堆叠高度可以控制在单盘高度的三分之一左右，大幅降低仓储和运输过程中的空间占用，提升单次转运的装载量。

　　另外在结构强度设计上，托盘的四个外角做了加厚的圆角包边，这个位置是日常搬运、堆叠过程中最容易受到碰撞的位置，加厚处理可以避免摔落或者碰撞时出现边角开裂的问题，延长托盘的周转使用寿命，如果是作为一次性包装使用，这个结构也能避免运输过程中边角破损导致的包装失效。容腔内部的转角位置全部做了R3以上的圆角处理，一方面是避免应力集中，在受到挤压时转角位置不会轻易开裂，另一方面也方便装填物品时，物件可以顺畅滑入容腔底部，不会被直角卡位，提升自动化装填的顺畅度，减少卡料导致的生产线停机问题。针对冷冻使用场景，整个结构的料厚均匀性做了针对性优化，在低温环境下塑料材质韧性下降的情况下，均匀的料厚可以避免局部应力集中导致的脆裂，满足零下18度冷冻存储的使用要求，不会因为低温出现托盘碎裂的情况。
