MTU20V4000M73L大功率柴油发动机结构

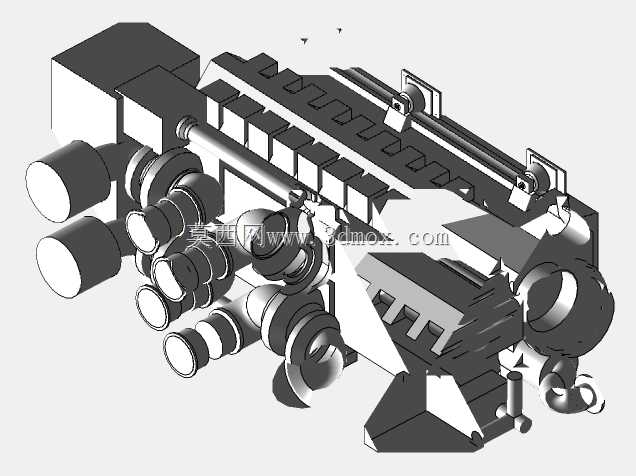

　　这款V型20缸大功率柴油发动机，主要面向固定电站备用电源、大型船舶主辅动力、重型矿用装备核心动力源等重载工况场景，这类场景对动力输出的持续性、抗负载冲击能力、极端环境下的运行稳定性都有极高要求，常规中小功率内燃机根本无法满足长时间满负荷运行的可靠性需求。从整机结构布局来看，采用经典的60度夹角V型缸体排布，这种排布方式能在保证20个气缸合理布置的前提下，尽可能压缩整机的横向宽度尺寸，降低机组整体的重心高度，不管是船舱内的底舱安装，还是电站机房的固定台位部署，都能减少对安装空间的占用，同时更低的重心也能降低设备运行时的振动传递，提升机架固定后的整体稳定性。进排气系统采用双侧对称布置的排气歧管搭配顶部集中进气的结构，

　　每列气缸对应的排气支管通过大曲率半径的弯管汇入涡轮增压器端，这种管路走向设计能最大程度降低排气过程中的气流阻力，减少泵气损失，提升增压器的工作效率，同时大曲率弯管也能避免高速气流长期冲刷管路弯折处造成的局部热疲劳损伤，延长排气系统的使用寿命。缸体侧面预留了多组检修观察口与管路接口位置，日常运维时不需要完全拆解整机外围附件，就能完成喷油器、气门组件的检查调整，以及冷却管路、燃油管路的渗漏排查，对于需要长期连续运行的动力场景来说，可大幅缩短停机维护的时间成本。整机底部设计有一体化的公用安装底座，底座上预设了多组减震器安装位，安装时可以根据应用场景的减震需求，匹配不同刚度等级的橡胶减震器或者金属减震垫，

　　直接将整机固定在预制的混凝土基础或者船体动力舱机架上，不需要额外设计制作过渡安装支架，减少现场安装的加工工作量。从设计逻辑上，这款机型把燃油喷射系统、润滑系统的核心组件都布置在V型夹角的中间空腔区域，一方面可以利用缸体运行时的温度维持燃油、润滑油的合适工作温度，避免低温环境下燃油黏度过高、润滑油流动性差影响启动性能，另一方面也能缩短管路的连接长度，减少外围管路的接头数量，降低油液渗漏的概率。冷却系统采用高低温双循环回路设计，高温回路负责缸套、气缸盖的散热，低温回路负责增压空气、机油冷却器的温度控制，两个回路独立运行互不干扰，能保证不同部件都处于最佳的工作温度区间，避免出现局部过热或者温度不均导致的部件变形。

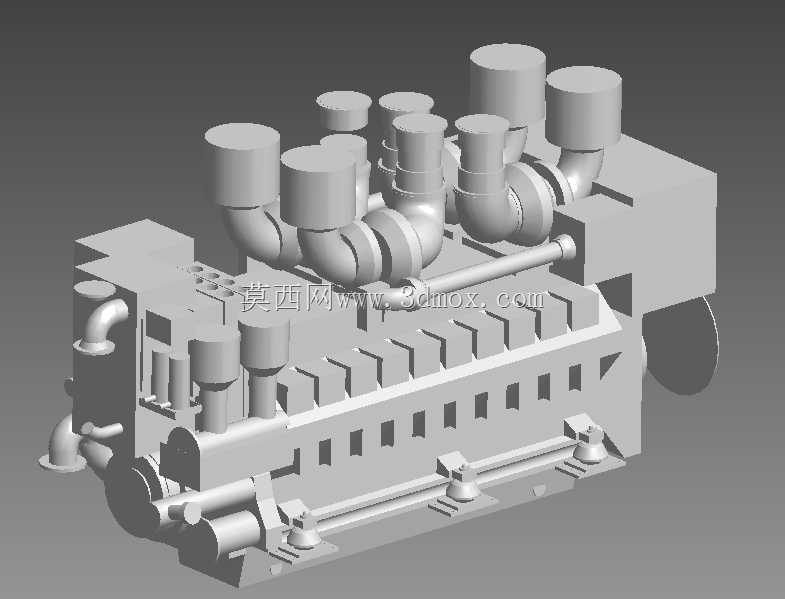

　　整机的外围附件布局充分考虑了管线的分层走向，燃油管、润滑油管、冷却水管、控制线缆分别沿着缸体侧面的不同走线槽布置，管线之间预留了足够的散热间隙与检修操作空间，不会出现管线交叉堆叠导致的磨损、干涉问题，也方便后期运维时快速定位故障管线。对于需要做动力舱布局设计、机组集成配套的工程人员来说，这款模型完整还原了整机的外部接口位置、安装固定点坐标、外围部件的突出边界，在做机房布局设计、船体动力舱布置、配套散热水箱与排气系统的对接设计时，可以直接提取模型的尺寸参数做干涉校验，不需要反复核对二维图纸的尺寸标注，能大幅提升前期方案设计的效率，减少后期安装时出现尺寸不匹配、部件干涉的问题。在重载工况的动力选型阶段，通过模型可以直观评估整机的维护操作空间是否满足现场运维需求，比如缸盖侧面的检修空间是否足够完成喷油器拆卸、油底壳下方的预留空间是否满足机油放油与滤芯更换的操作要求，提前预判现场安装后的运维难点，在方案设计阶段就做出针对性的布局调整。
