手推式足球场标线喷雾作业车

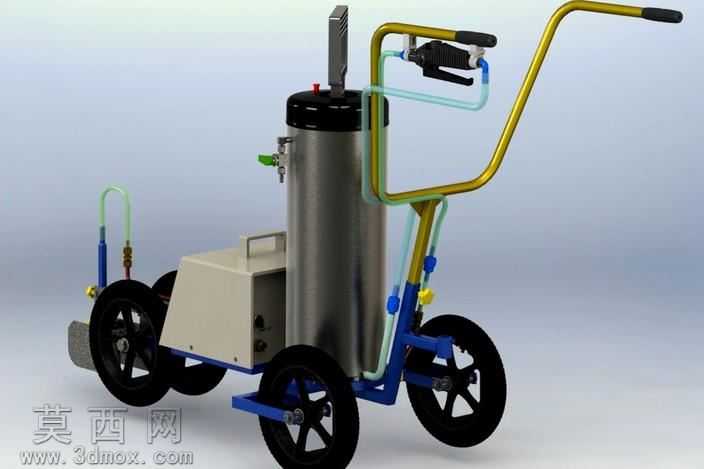

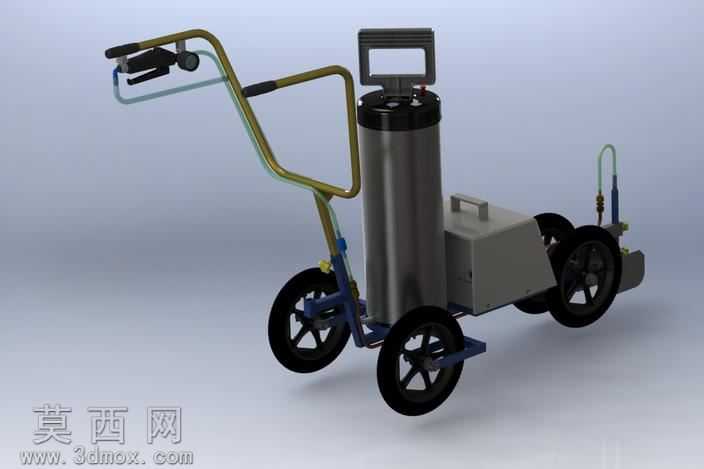

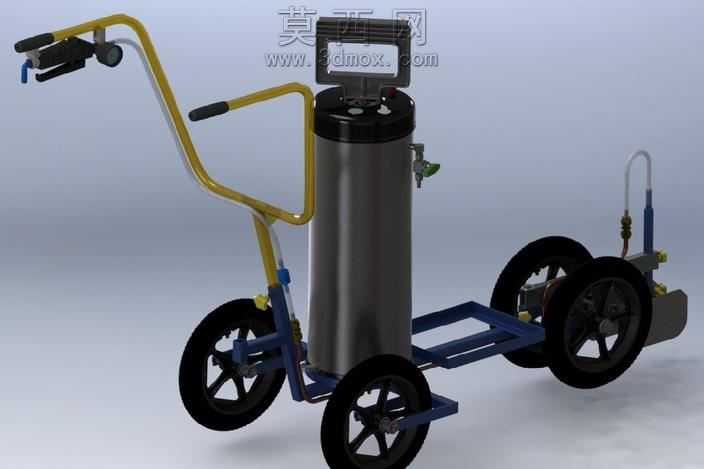

本作品为针对足球场标线施划作业重新设计的手推式喷雾作业车，整体采用SolidWorks完成全参数化三维建模，建模过程中对各功能模块进行独立装配设计，确保各部件干涉检查零误差，最终通过Keyshot完成写实级渲染呈现。模型整体结构分为行走承载模块、储液供料模块、操作控制模块、喷涂执行模块四个核心部分：行走承载部分采用四轮布局，前轮为两个小直径实心橡胶轮搭配转向支架，后轮为两个大直径防滑轮，适配草坪场地的不平整路况，车架采用弯折金属管材焊接成型，兼顾结构强度与轻量化需求，表面赋予哑光金属烤漆材质，还原真实工业设备的质感；储液供料模块包含立式圆柱形耐压储液罐与侧边方形控制箱体，储液罐顶部设置密封加注口与提手结构，罐体采用拉丝不锈钢材质，侧边箱体集成压力控制元件与管路接口，箱体表面赋予磨砂工程塑料材质，还原设备外壳的哑光颗粒质感；操作控制模块设置在车架推把位置，推把采用符合人体工程学的弯折角度设计，表面包裹防滑橡胶握套，握把处集成喷涂控制扳机与压力显示表，管路采用蓝、绿等不同颜色区分气路与液路，便于后期装配维护识别；喷涂执行模块设置在车架后侧，配备可调节高度与角度的喷嘴支架，可精准控制标线的宽度与喷涂距离。设计思路围绕足球场草坪作业的实际需求展开，摒弃传统标线设备笨重、操作灵活度差的问题，采用手推自走式结构，单人即可完成全场标线施划作业，各部件均按照实际加工工艺进行建模，管材壁厚、板材厚度、标准件尺寸均符合行业通用规范，可直接用于后续的工程样机制作与生产指导，渲染过程中通过调整环境光与材质粗糙度，真实还原金属、橡胶、塑料等不同材质的光影表现，让模型呈现出接近真实产品的视觉效果。
