双声道75W功率音频放大器金属机箱结构

　　做音频设备结构设计快十二年，经手的功放机箱从家用HiFi到专业舞台扩声的款型数不过来，这次拆解建模的这款双声道75W功放结构，是桌面级音频放大设备里很典型的实用化设计方案，很多中小功率音频放大场景都能看到同类结构的影子。先从实际应用场景说，这类结构主要面向桌面近场听音、小型会议室扩声、个人DIY音频改装、小型门店背景音乐播放这类场景，不需要太大的输出功率，单声道75W的额定输出足够推动4-8欧姆阻抗的常规桌面音箱，覆盖15-30平米空间的声压需求，不会出现功率冗余不足导致的大音量削波失真，也不会因为功率过大造成不必要的成本浪费。

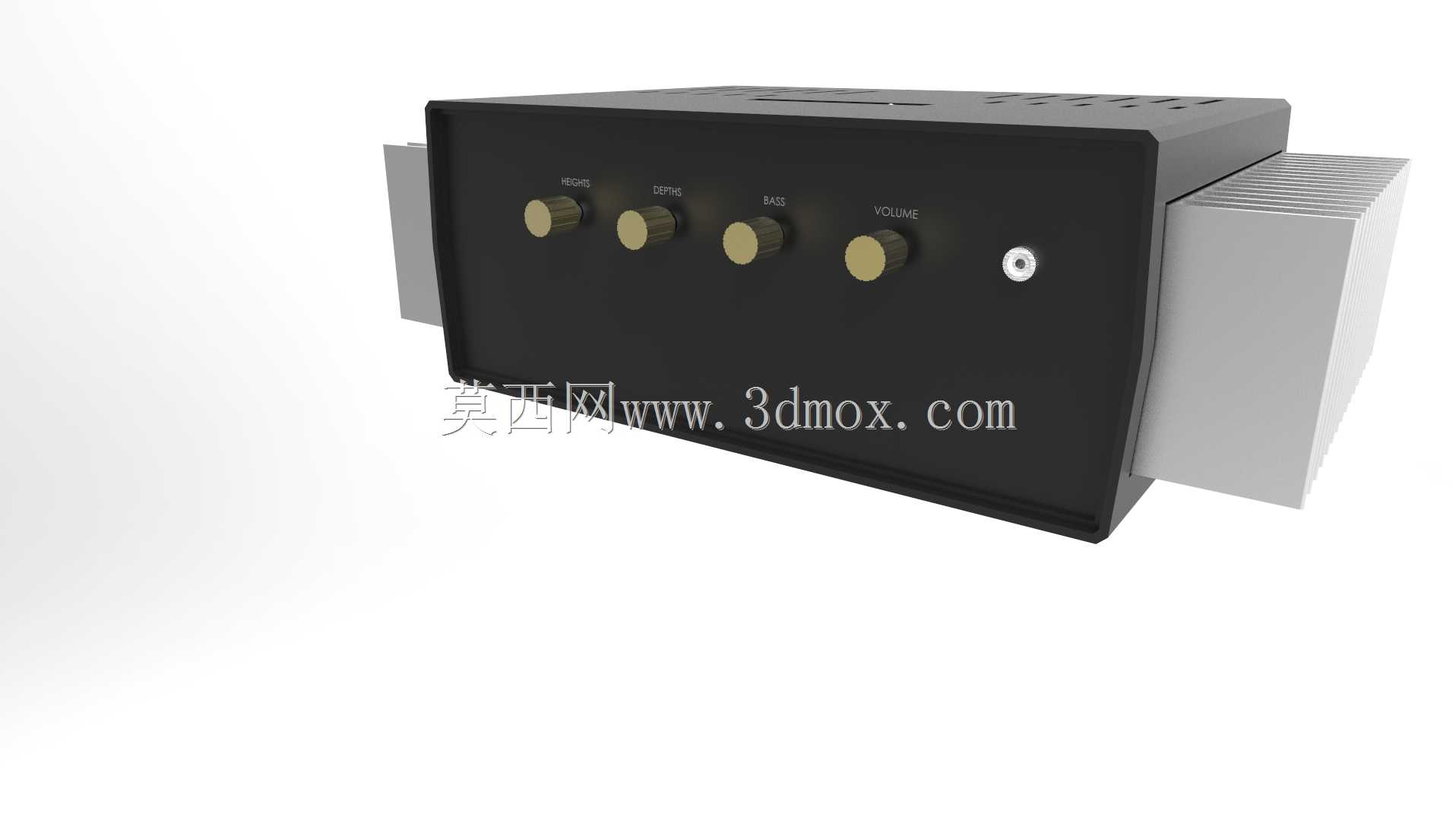

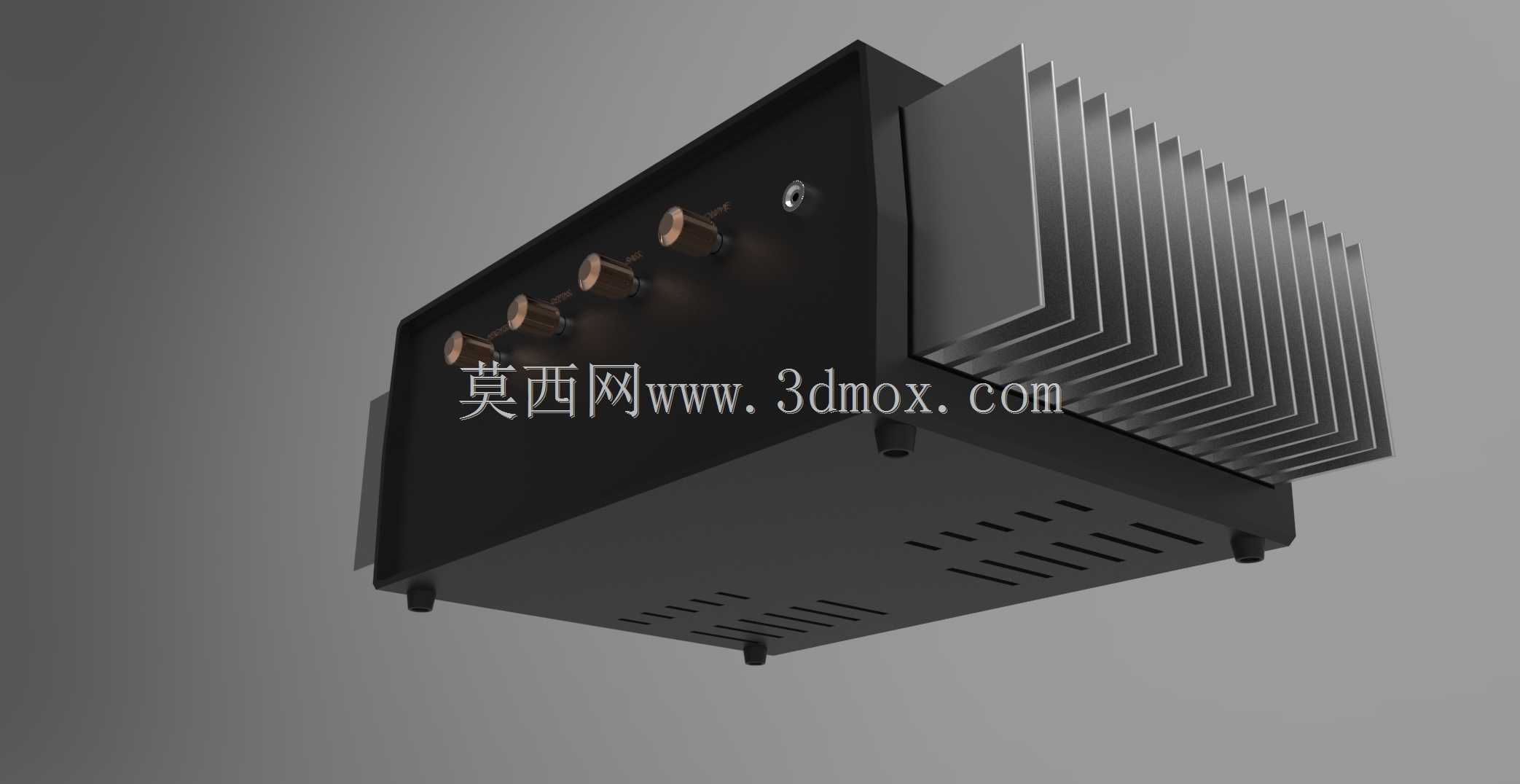

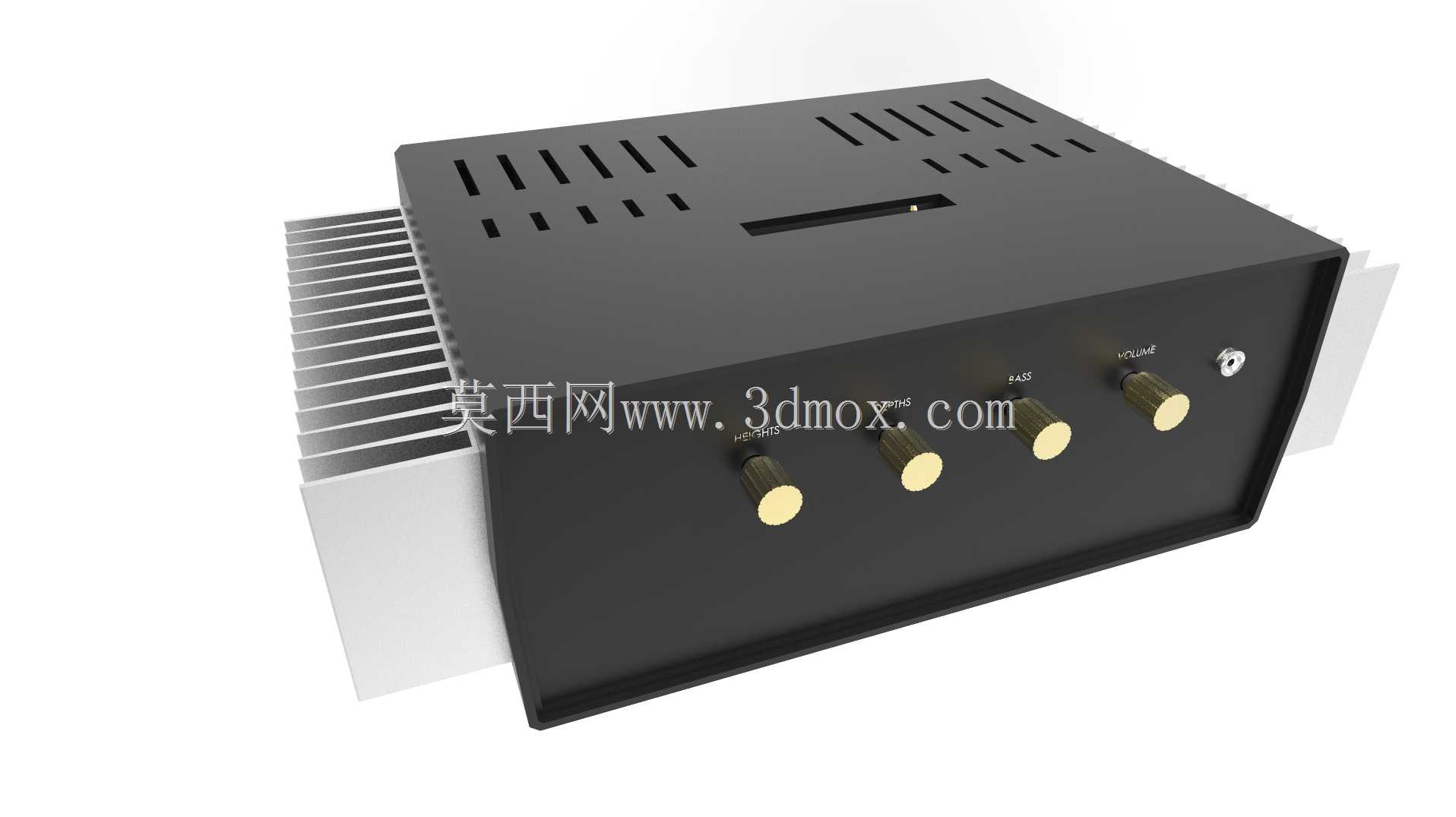

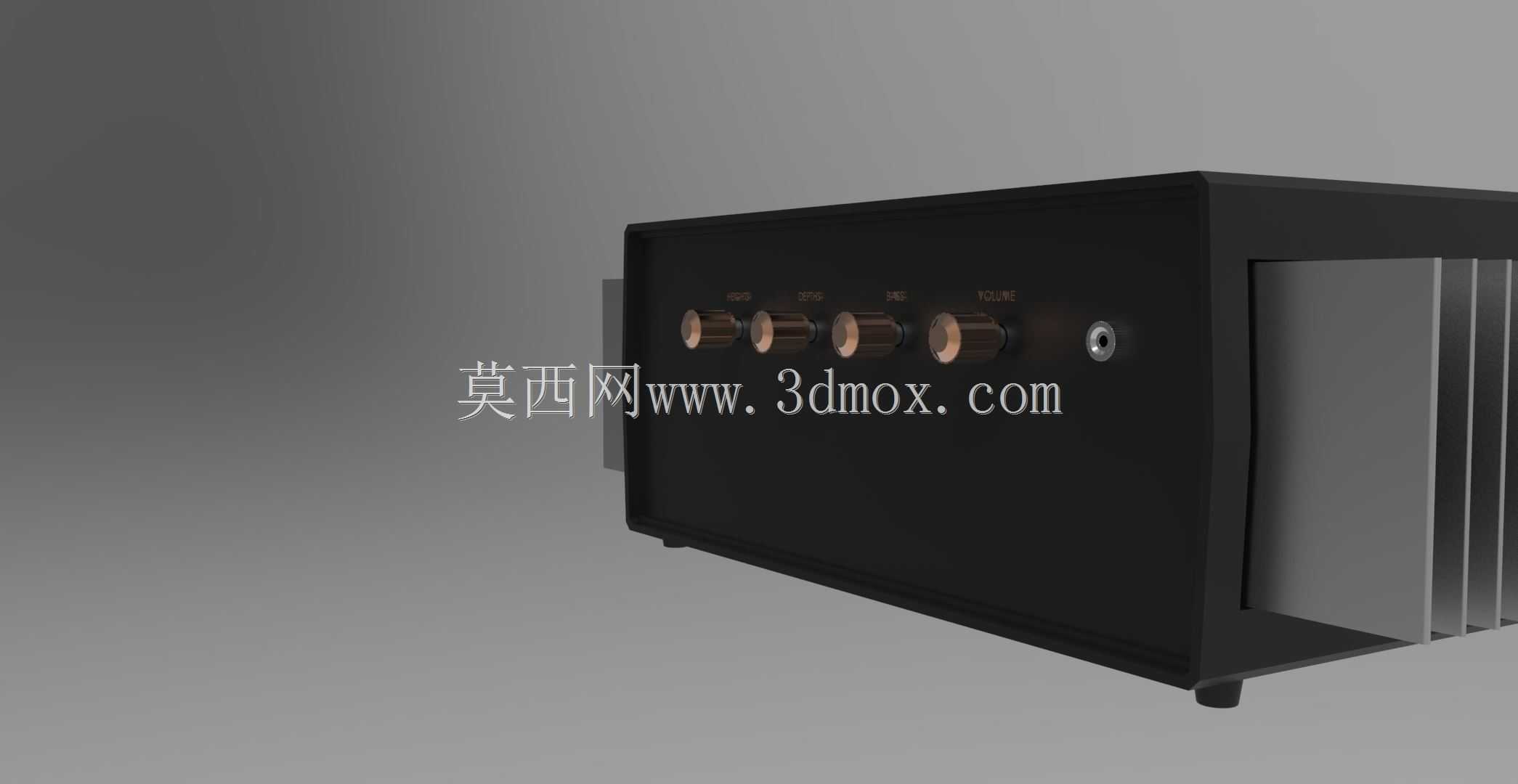

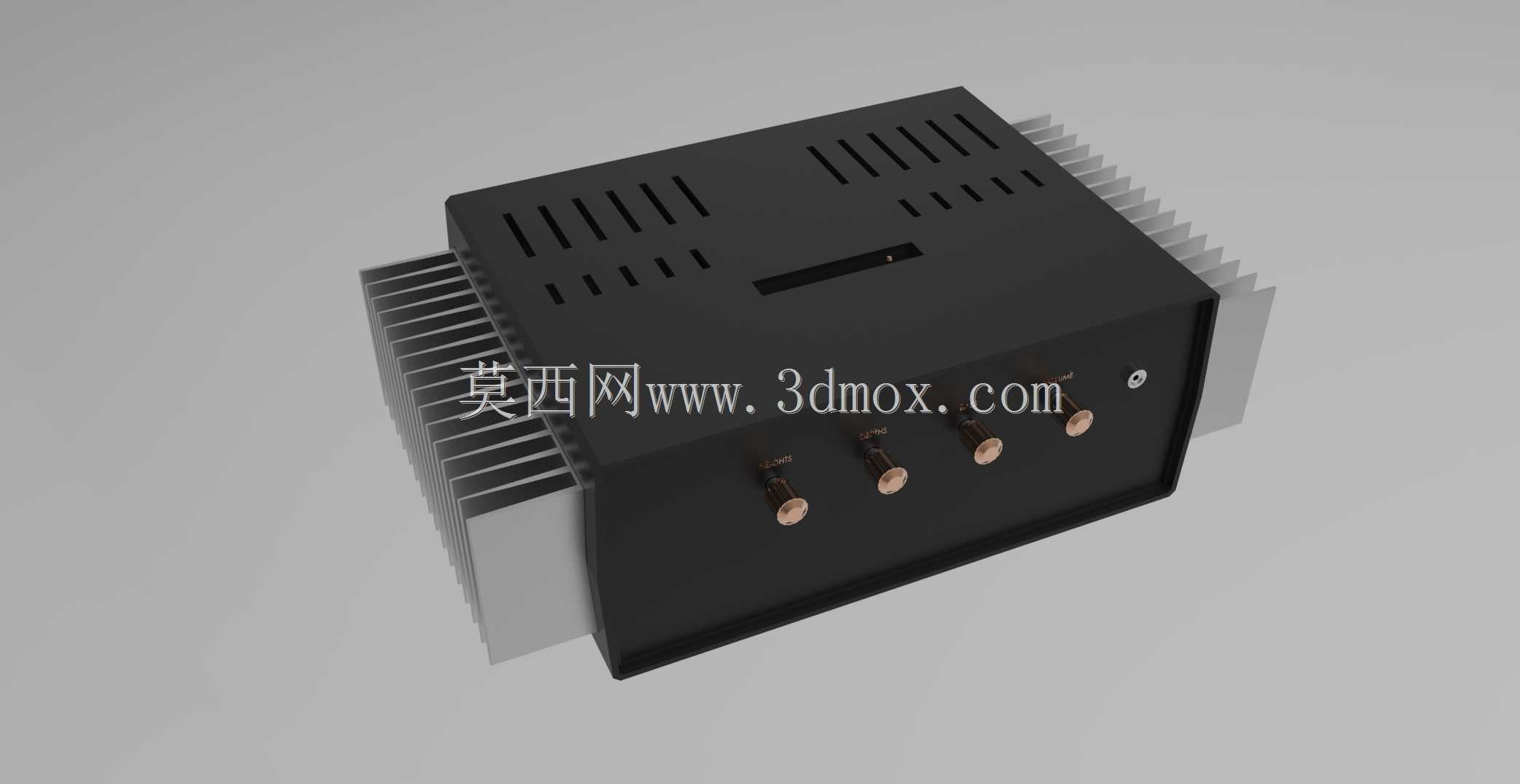

　　从设备实际用途来看，这个结构核心是承载音频放大电路板、电源变压器、滤波电容、输入输出接线端子这些核心元器件，同时要解决三个核心工程问题：一是电磁屏蔽，金属外壳可以隔绝外界电磁干扰对弱音频信号的影响，避免出现电流声、广播串音这类常见的功放故障；二是散热管理，功放管工作时的热损耗不小，75W每声道的AB类放大方案，满功率工作时热耗散能达到单声道20W以上，两侧外露的铝制散热鳍片就是专门针对这个热负荷设计的，鳍片的厚度、间距、外露长度都是经过热仿真校核的，常温下连续满功率工作4小时，外壳温度不会超过65摄氏度，符合电子设备安全温升标准，不会出现烫伤风险，也能保证内部元器件工作在合理温度区间，延长使用寿命；三是操作交互的合理性，前面板的三个镀金电位计旋钮，分别对应总音量、高音增益、低音增益调节，旋钮的排布间距留足了手指操作空间，不会出现拧动一个旋钮碰到旁边旋钮的问题，旋钮旁边预留的标识位可以丝印功能刻度，方便用户直观判断调节档位，最右侧的钥匙开关是电源总控，带锁止结构可以避免无关人员误操作，适合公共场景下的设备管理需求。

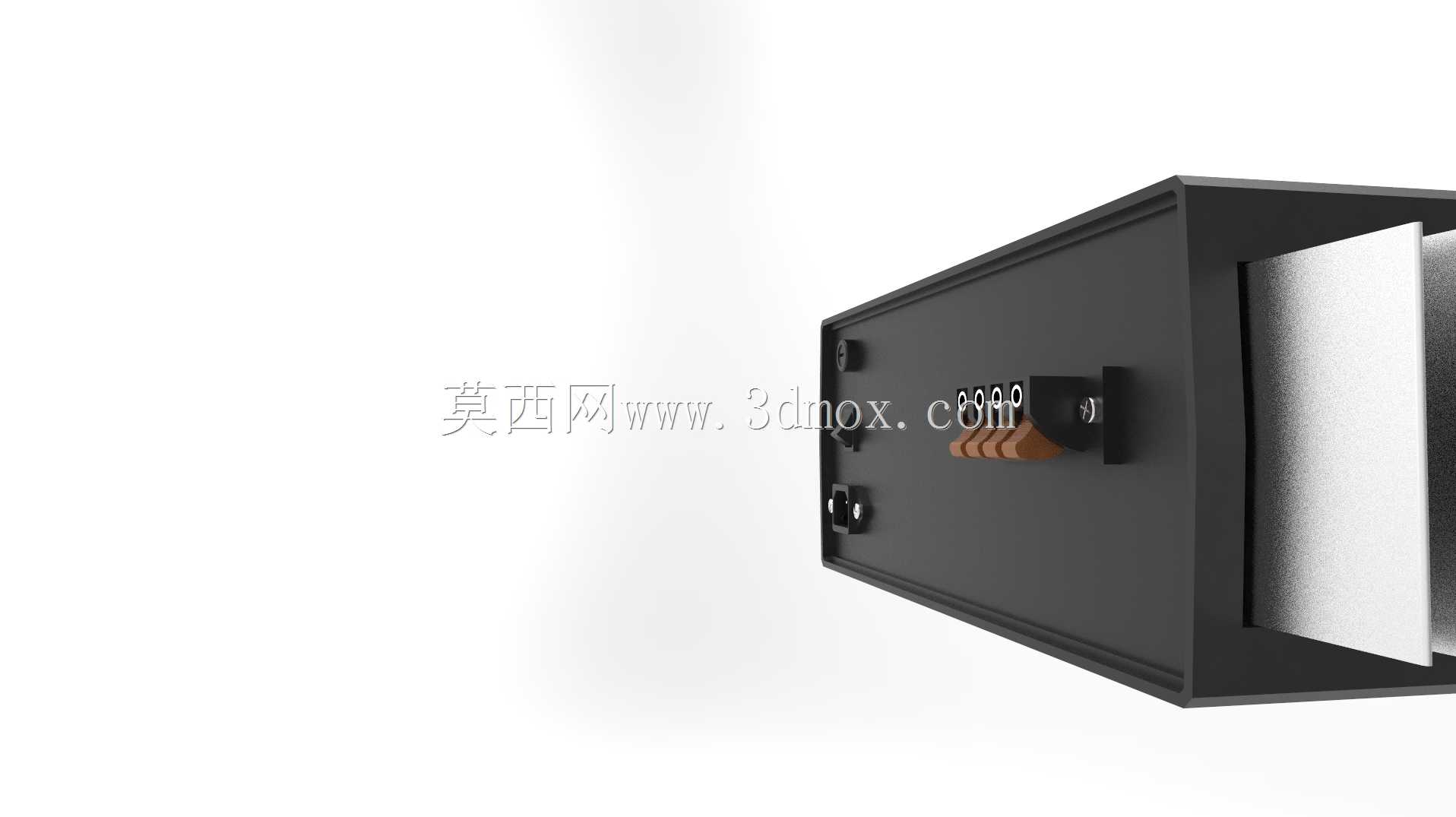

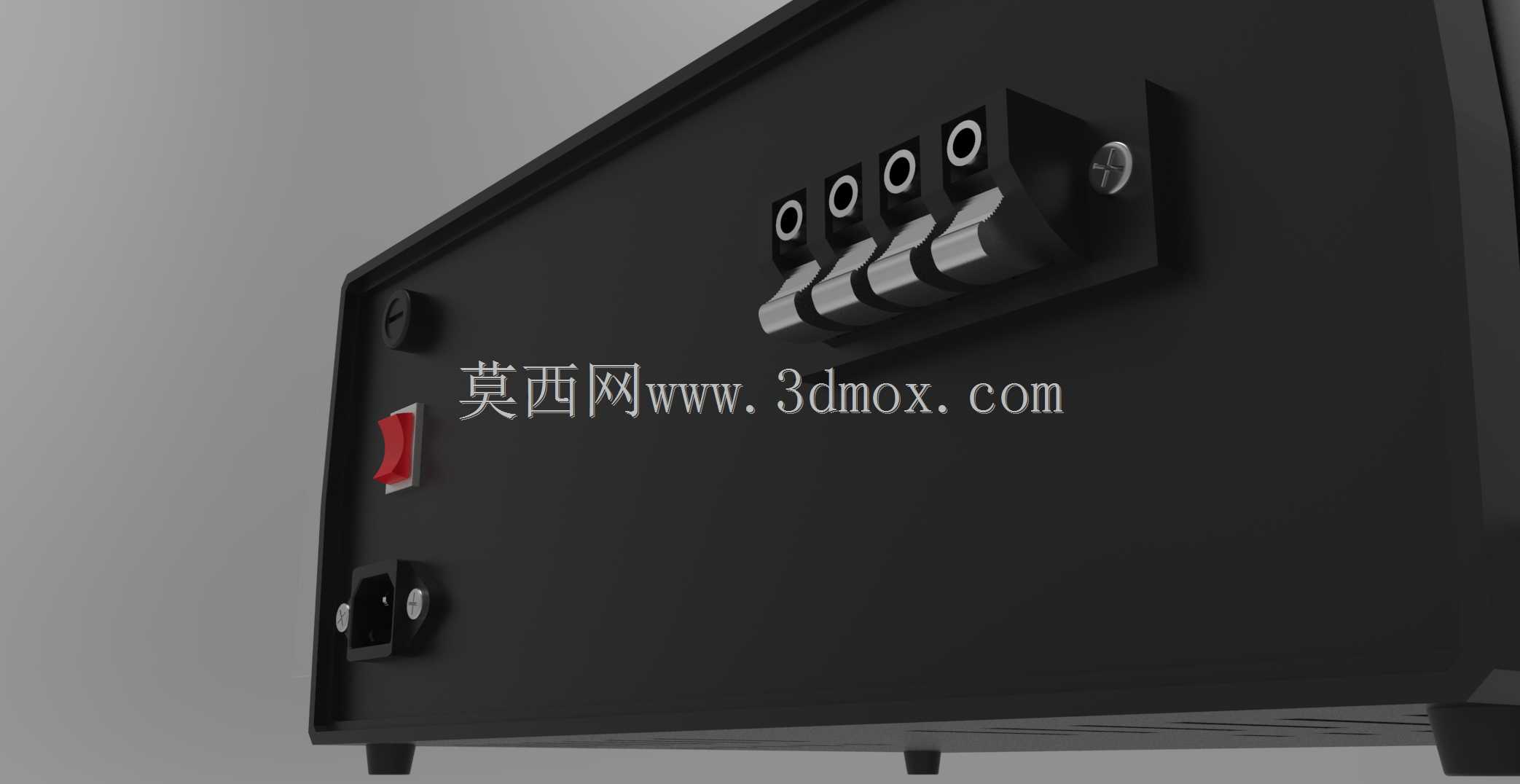

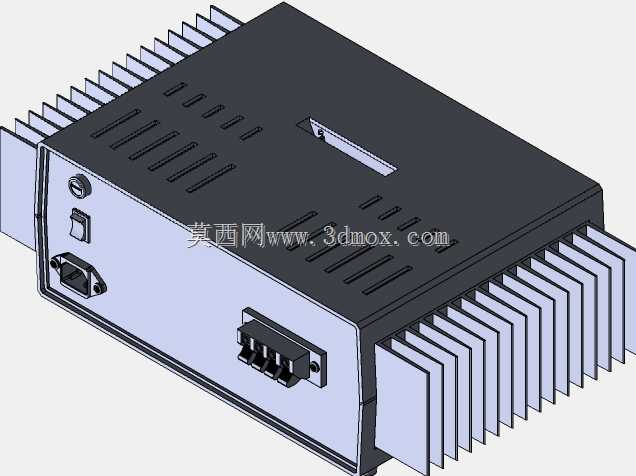

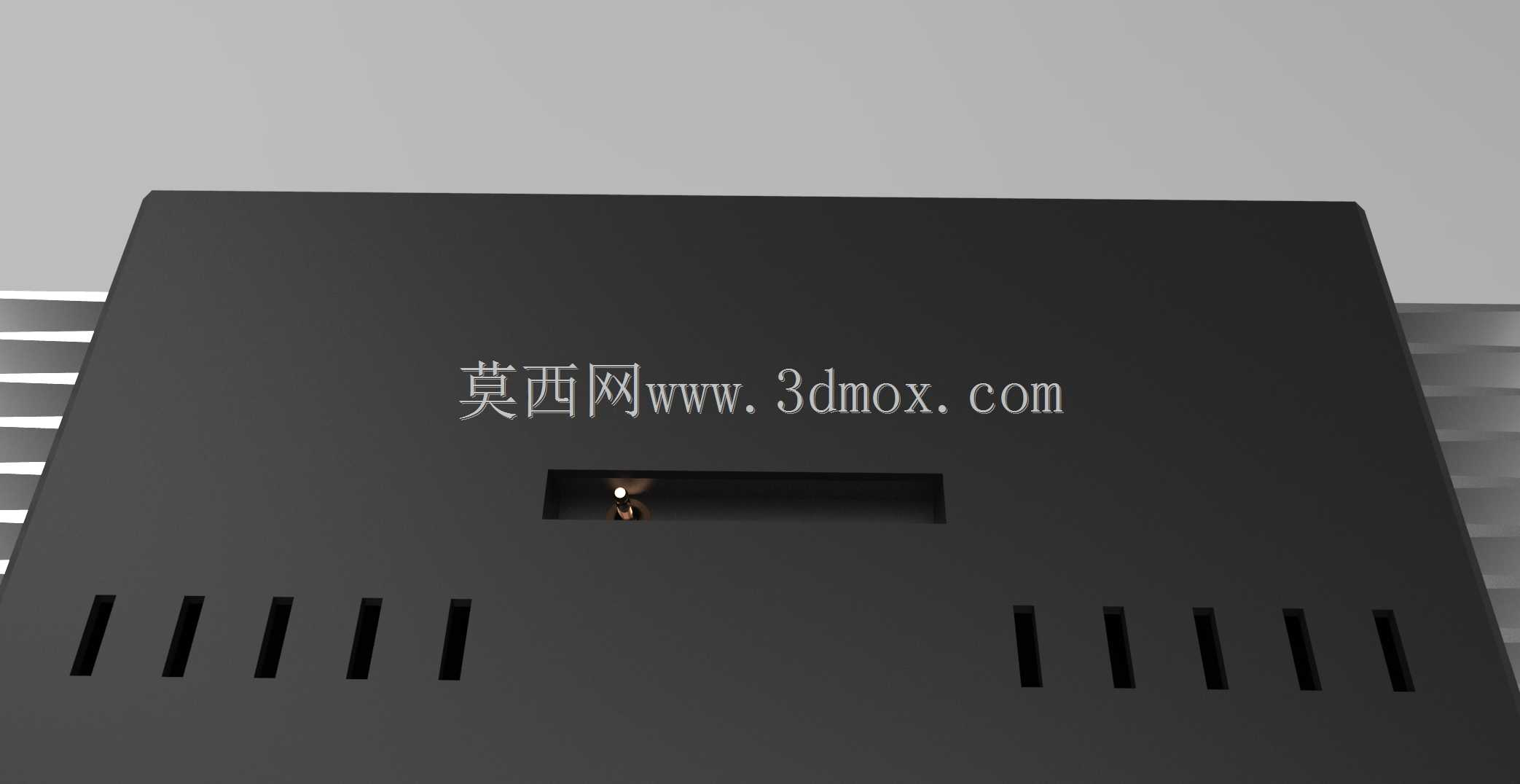

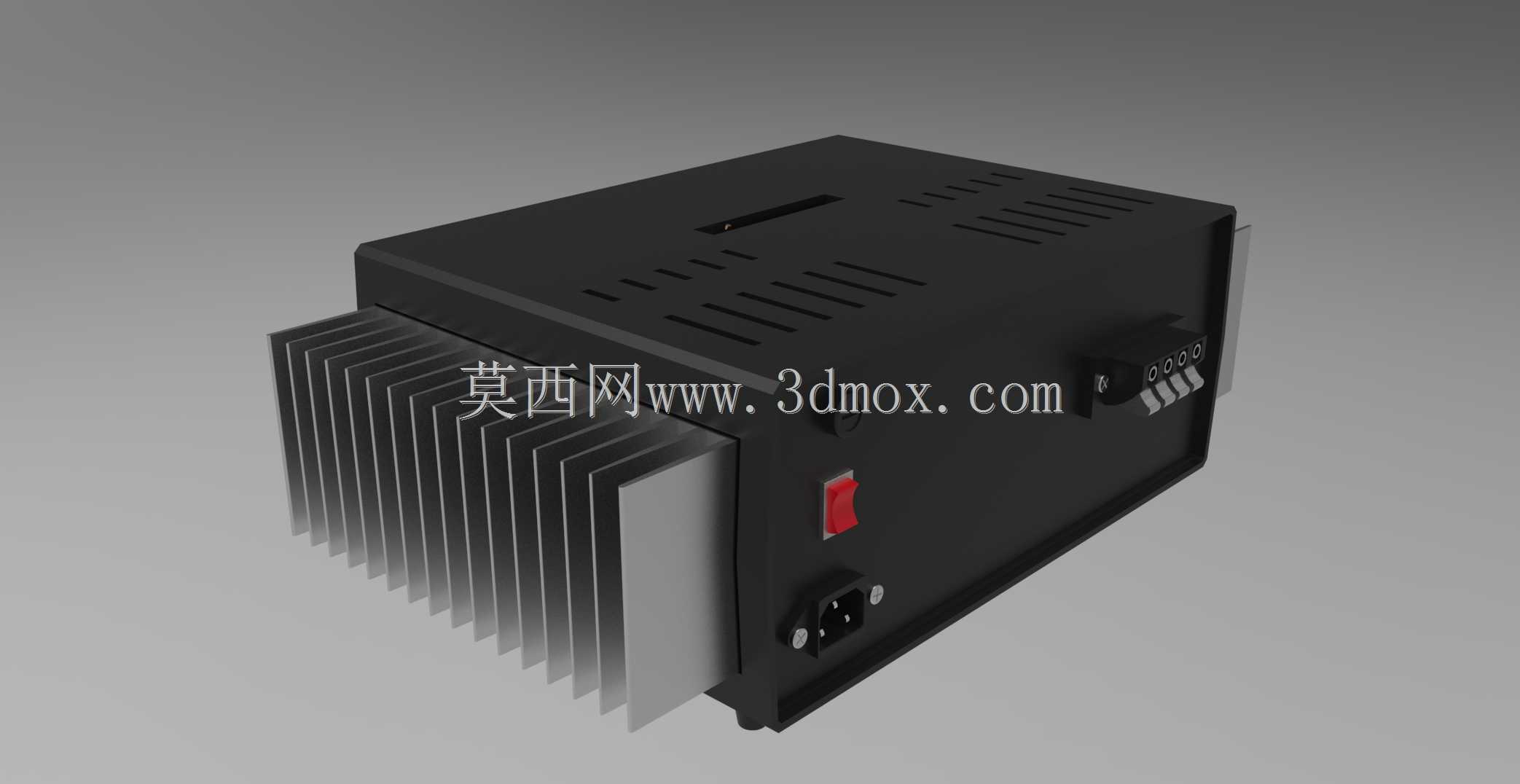

　　说下设计思路的细节，整个机箱采用1.2mm厚的冷轧钢板折弯成型，拼接处采用无外露螺丝的卡扣加内部点焊结构，外观整体性更强，也能减少缝隙处的电磁泄漏。顶部的散热格栅是长条形冲压开孔，开孔方向顺着内部空气对流的路径，热空气上升时可以顺着格栅顺利排出，开孔宽度控制在3mm以内，既保证通风量，又能防止较大的异物掉落进机箱内部造成短路。前面板和机箱主体采用嵌入式装配，面板厚度加厚到2mm，避免电位计安装位置因为长期拧动出现面板变形，电位计的安装座做了加强筋结构，和机箱内部的固定支架连为一体，旋钮受到侧向碰撞时，冲击力会直接传导到机箱主体，不会把电位计引脚掰断。机箱后部预留了音频输入RCA接口位、音箱接线柱位、电源进线位、保险丝安装位，接口的排布间距留足了接线操作空间，接线柱之间的绝缘距离满足安规要求，不会出现高压打火风险。

　　再讲外形尺寸和安装边界，整个机箱的宽度控制在220mm，深度180mm，高度80mm，属于标准的小型桌面设备尺寸，放在桌面不会占用太多空间，底部四个角预留了橡胶减震脚的安装位，脚垫高度5mm，既可以让机箱底部和桌面之间留出通风间隙，帮助底部空气流通散热，也能减少工作时的变压器振动传导到桌面产生共振杂音。安装内部元器件时，电源变压器要尽量靠近后部电源进线位置，缩短高压交流走线长度，减少交流干扰，功放管直接通过导热硅脂贴合在两侧的散热鳍片内侧，安装孔位做了公差补偿，避免加工误差导致功放管和散热片之间出现间隙影响导热，电路板安装柱采用铜柱隔离，高度留足10mm，避免电路板底部和机箱底板接触造成短路，同时预留了走线空间，方便内部线束整理固定。

　　很多刚做音频结构设计的工程师容易忽略细节，比如电位计的旋钮突出面板的高度，这个设计里旋钮突出量是12mm，刚好适合手指捏持拧动，太长容易被碰歪，太短操作时打滑。还有顶部格栅的开孔位置，特意避开了内部大体积滤波电容的正上方，防止异物掉落直接砸在电容引脚上造成故障。两侧散热鳍片的齿高是25mm，齿间距4mm，这个参数是平衡了散热效率和机箱整体宽度的结果，齿太密容易积灰影响散热，齿太疏散热面积不够，这个间距日常用干毛刷就能轻松清理积灰，维护成本很低。机箱表面采用黑色磨砂喷塑处理，既不容易留指纹，也有一定的耐磨性能，长期使用不会轻易掉漆。
