成型机专用加工工具头结构设计

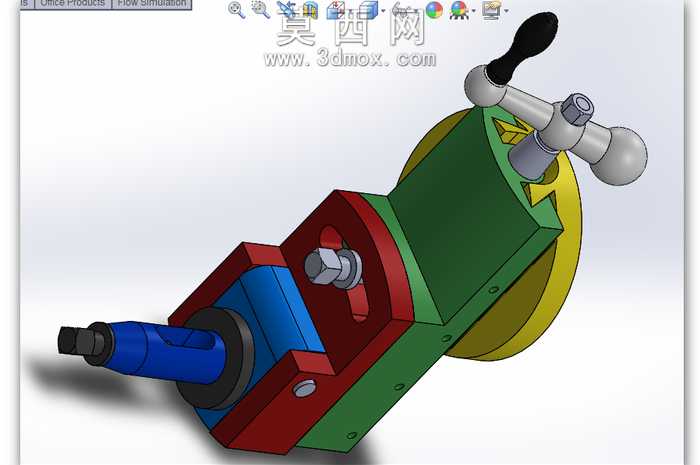

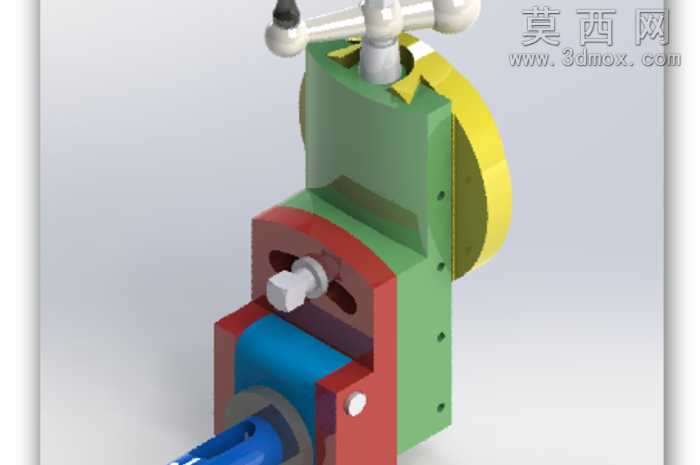

本模型为成型机配套的工具头组件，采用SolidWorks完成全参数化三维建模，整体建模过程严格遵循机械设计装配规范，所有零件均按照实际加工工艺要求完成特征构建，无冗余建模特征与干涉问题，可直接用于工程图导出与后续结构优化。模型渲染阶段采用实体外观材质映射，主体基座部分分别赋予不同金属材质区分功能模块：蓝色输出轴段采用调质合金钢材质表现，红色与绿色的主体壳体采用铸铁材质呈现厚重的机座质感，黄色分度盘、银色操作手柄与锁紧旋钮分别对应黄铜、镀铬钢的外观表现，黑色手柄握把采用防滑橡胶材质，通过材质色彩的区分清晰展现各部件的功能分区，渲染光影采用柔和的工业产品展示光效，突出部件的轮廓层次与装配关系。结构设计上，该工具头集成了手动锁紧、分度调节、输出装夹三大核心功能模块：前端蓝色轴段为刀具装夹输出端，设置有标准装夹接口可适配不同成型加工刀具；中部红绿拼接的主体壳体为核心承载结构，内部预留有传动件安装腔体，壳体上布置的内六角螺栓为壳体合模锁紧件，保证壳体装配的同轴度与结构刚性；侧上方的银色球头手柄为锁紧操作部件，搭配黑色防滑握把方便操作人员手动锁紧调节，旁侧的黄色圆盘为分度定位盘，可配合锁紧机构实现加工角度的精准调节与固定，满足成型加工过程中不同角度的加工工位切换需求。整体设计思路围绕成型机加工的实际工况展开，兼顾了手动操作的便捷性与加工过程的结构刚性，各运动部件均预留了合理的装配间隙，锁紧机构的位置设置符合人体操作习惯，可有效降低操作人员调节工位的动作幅度，提升加工换型的效率，模型完整还原了工具头的所有装配细节，包括紧固件、操作件、定位件的相对位置与配合关系，可作为成型机工装设计、同类工具头结构优化的参考三维模型，也可用于机械装配教学的演示案例。
