方形侧出风结构蒸发冷却设备设计

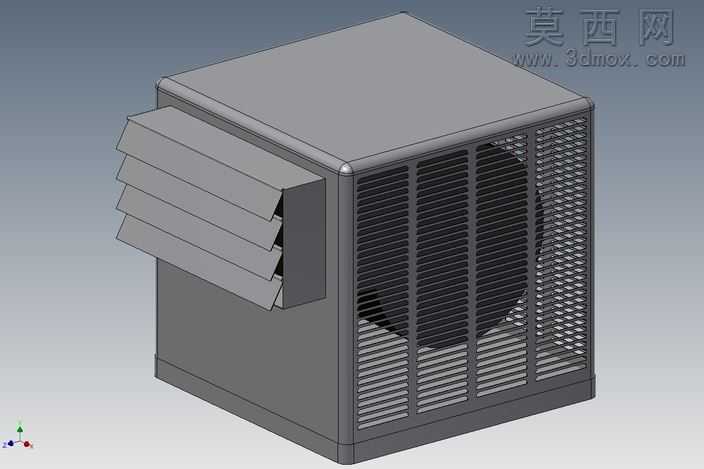

本作品为蒸发冷却设备的三维参数化建模成果，整体采用规整的立方箱体式结构设计，建模过程中严格遵循5×5×5的尺寸比例规范，保证各部件装配公差符合工业设备设计要求。建模阶段首先搭建设备的主体框架，将外壳拆分为顶板、底板、侧围板多个独立实体，对箱体边角做圆角过渡处理，避免尖锐棱角带来的加工安全隐患，同时提升设备外观的整体性。在核心功能结构设计上，设备正面设置大面积格栅式通风网罩，建模时对格栅条做等距阵列排布，既保证通风进风面积满足散热需求，又通过格栅结构对内置风机形成防护，避免异物进入设备内部；侧部设计多层可调式出风导风板，每片导风板采用倾斜角度一致的薄板结构，通过侧边的固定座与箱体侧围连接，可实现出风方向的调节，适配不同场景的送风需求。材质渲染阶段，设备外壳采用哑光深灰色金属材质，模拟工业级镀锌钢板的表面质感，调整材质粗糙度参数还原真实金属板材的漫反射效果，导风板与格栅部分采用同色系稍浅的金属质感，区分不同部件的材质层次，内置风机部分通过半透的格栅间隙呈现深色扇叶结构，还原设备真实的内部布局。设计思路上围绕蒸发冷却的核心工作逻辑，优先保障气流通路的顺畅性，进风侧的格栅开孔率经过反复调整，在保证结构强度的前提下最大化进风效率，侧出风的导风板层数经过优化，既保证出风覆盖范围，又避免过多板件带来的风阻损耗；箱体整体采用封闭式结构设计，仅保留进风、出风两个核心通路，减少设备运行过程中的漏风损耗，提升蒸发冷却的换热效率。建模过程中对所有装配部件做干涉检查，确保导风板转动过程中与箱体、相邻板件无碰撞，各连接部位的安装位预留合理的装配间隙，完全符合实际加工生产的工艺要求，可直接用于设备的结构验证、加工出图以及产品展示场景。
