bls155型30毫米臂伺服执行构件

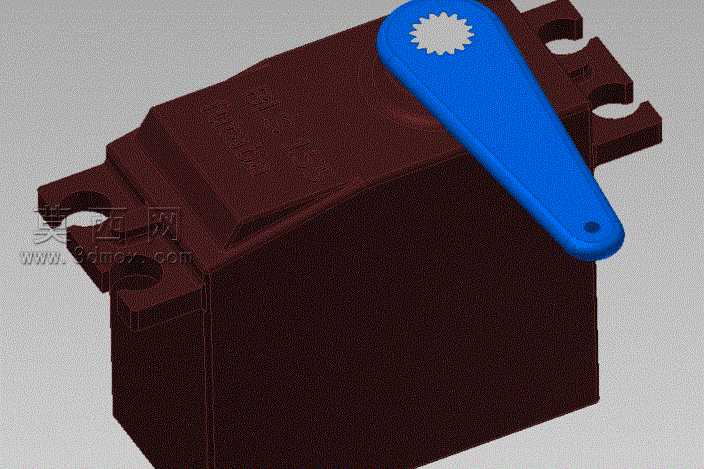

本作品为bls155规格伺服配套30毫米长度输出摇臂的三维建模成果，建模过程严格参照实物测绘尺寸完成，在Autodesk Inventor平台中完成全参数化特征构建，首先通过草图绘制勾勒伺服主体外壳的安装定位凸台、两侧固定耳的开孔轮廓，采用拉伸、切除特征完成深棕色调壳体主体的结构搭建，壳体表面的标识纹理通过浮雕贴图结合凹凸位移映射实现，还原实物壳体的磨砂注塑质感。配套的蓝色输出摇臂单独完成零件建模，首先绘制摇臂的长条形轮廓草图，对摇臂与伺服输出轴配合的内花键结构做精确齿形绘制，保证齿距、齿形参数与标准伺服输出齿轮完全匹配，摇臂末端的连杆安装通孔做同轴度约束，摇臂与壳体的装配采用同轴配合、面贴合约束完成总装，还原实际装配状态下摇臂的可转动行程范围。渲染阶段采用哑光塑料材质分别赋予壳体与摇臂，壳体材质添加细微的颗粒质感模拟玻纤增强注塑件的表面肌理，蓝色摇臂材质调整适当的反光度区分两种塑料件的视觉差异，场景采用柔和的漫反射环境光，避免硬质阴影遮挡结构细节，多角度渲染图清晰展示了伺服的安装孔位尺寸、摇臂的长度比例、输出花键的啮合结构。设计过程中重点考量了伺服作为运动执行部件的安装适配性，两侧固定耳的开孔间距、孔径参数均参照通用微型伺服的安装标准设定，可直接适配常见的遥控模型、小型自动化执行机构的安装位，摇臂的30毫米长度参数经过力矩换算，匹配该型号伺服的额定输出扭矩范围，避免摇臂过长导致负载超出伺服额定值，花键配合结构做了公差预留设计，保证虚拟装配与实际生产装配的间隙一致，整体模型结构完整无缺失特征，所有配合关系符合机械装配逻辑，可直接用于运动仿真、机构适配验证、3D打印配件制作等场景。
