手持式蚊虫灭杀喷洒操作杆结构设计

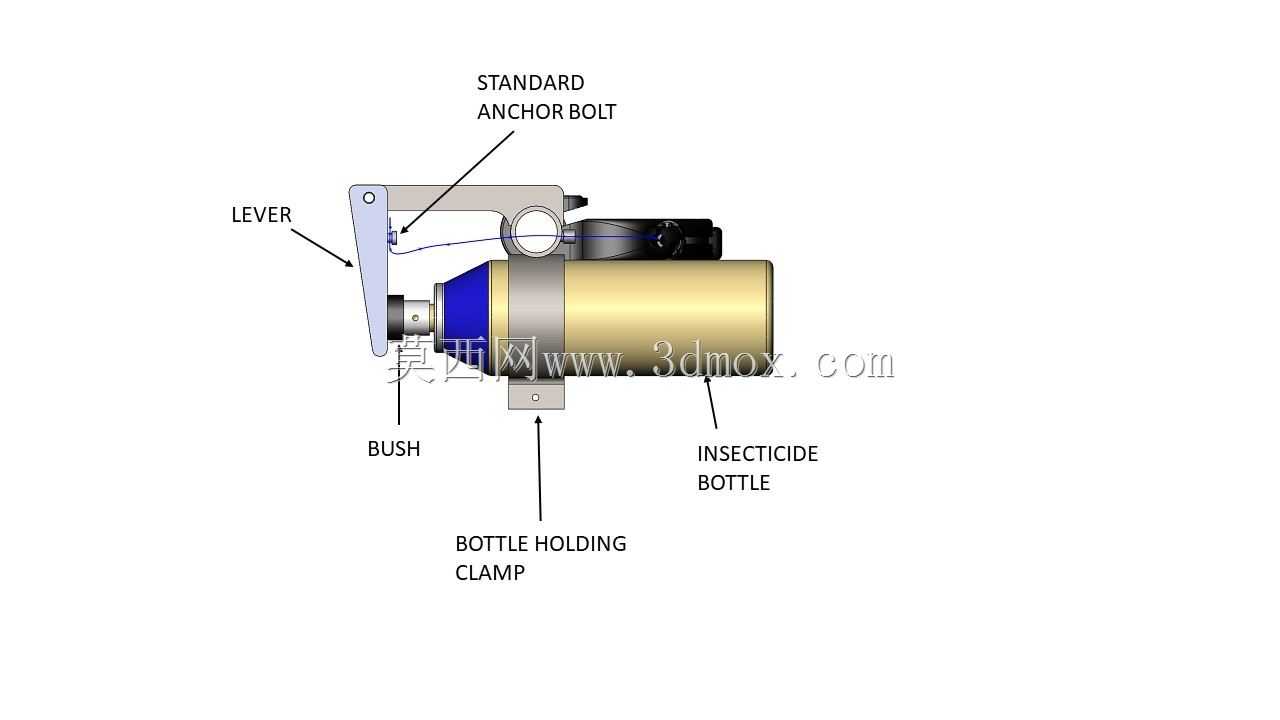

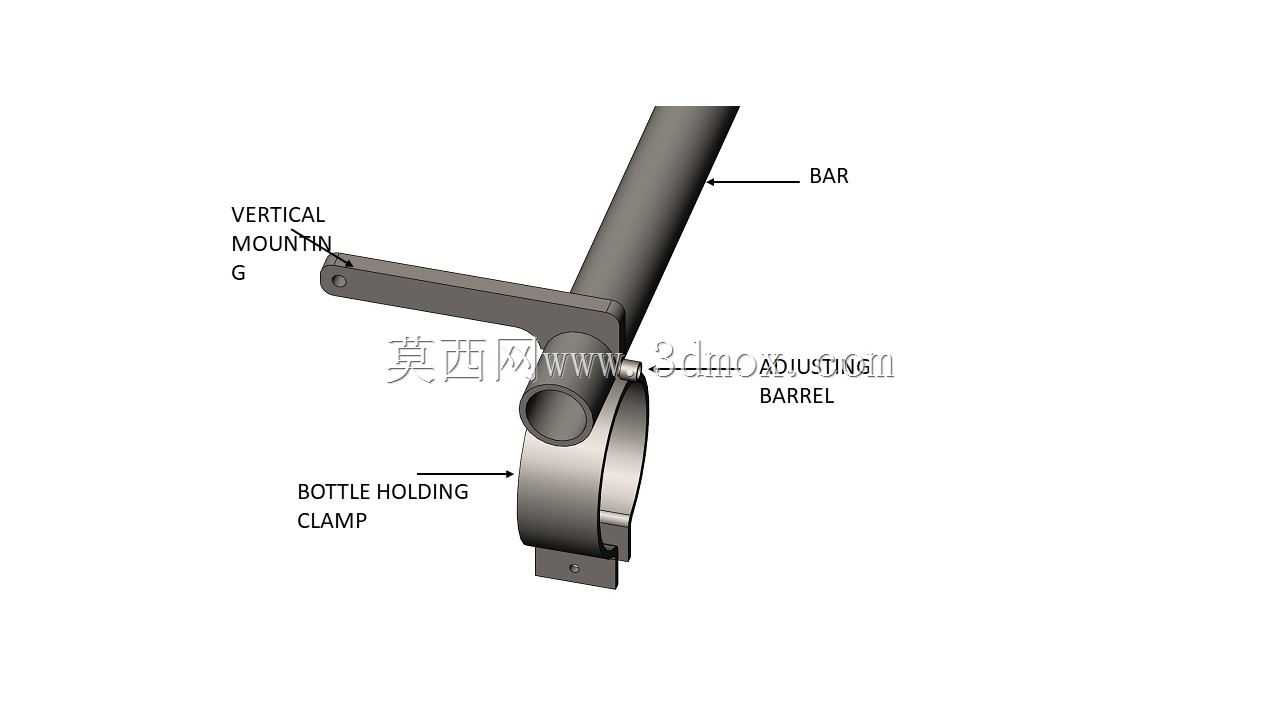

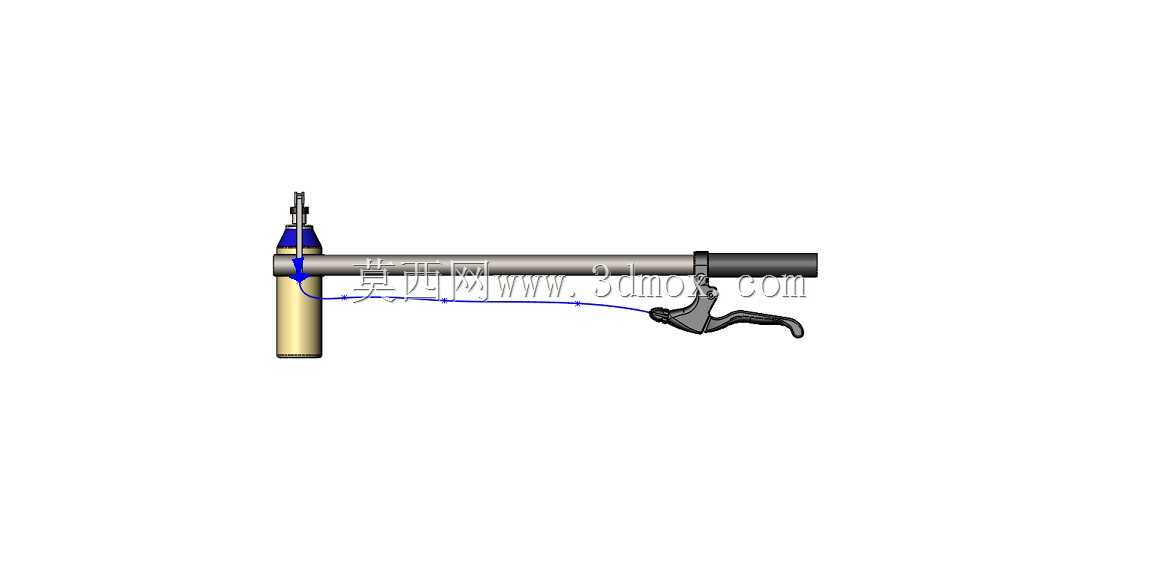

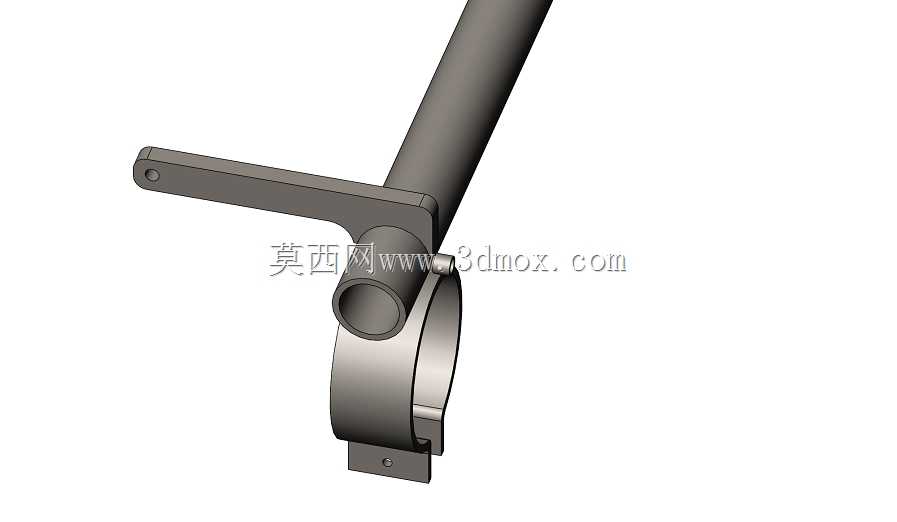

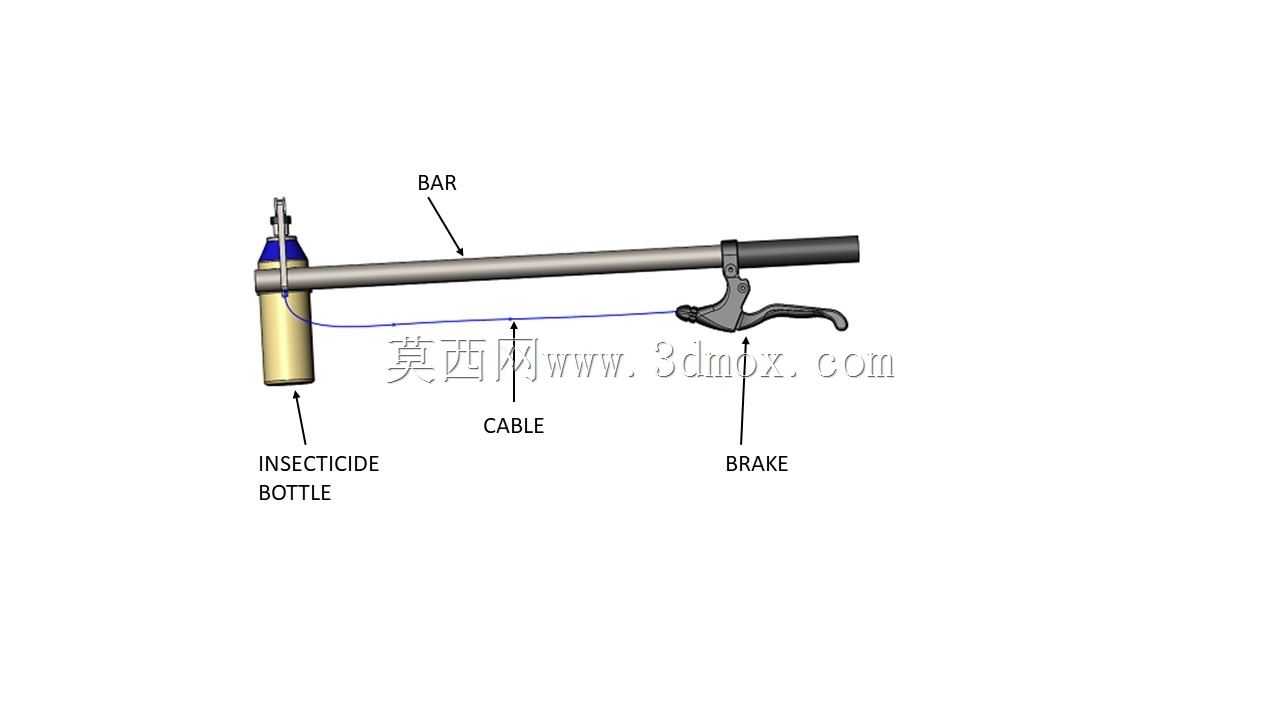

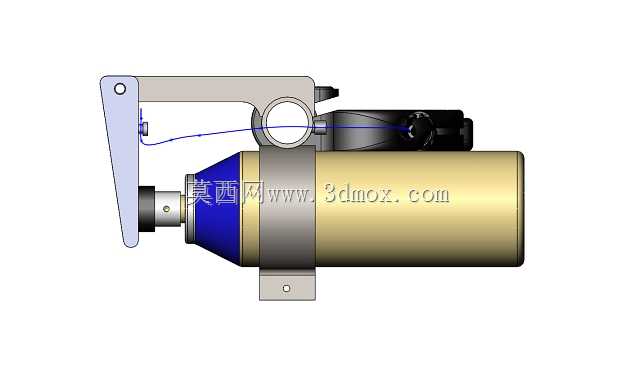

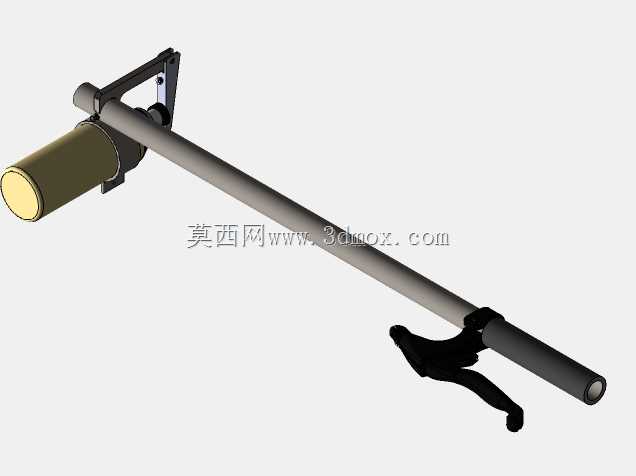

　　在社区病媒生物防制、户外露营虫害防护、庭院蚊虫消杀这类场景里，常规按压式喷壶往往受限于喷洒距离，难以触及树木灌丛深处、墙角缝隙这类蚊虫藏匿的死角，这款手持式喷洒操作杆的设计初衷，就是解决狭小、纵深区域的药剂精准投送问题。从结构组成来看，整套装置沿长杆轴线依次布置储液连接端、握持杆身、刹车式触发手柄三个核心模块，储液端采用通用螺纹接口，可适配市面常见的螺纹口饮料瓶、专用药剂储液瓶，无需额外定制储液容器，降低了实际使用的配件成本。触发机构的传动逻辑参考了自行车线拉刹车的结构原理，捏动手柄时，内置的钢索沿杆身内部的走线槽传递拉力，直接触发储液瓶端的按压喷头，相比传统喷壶的直按结构，线拉传动的力损控制在15%以内，

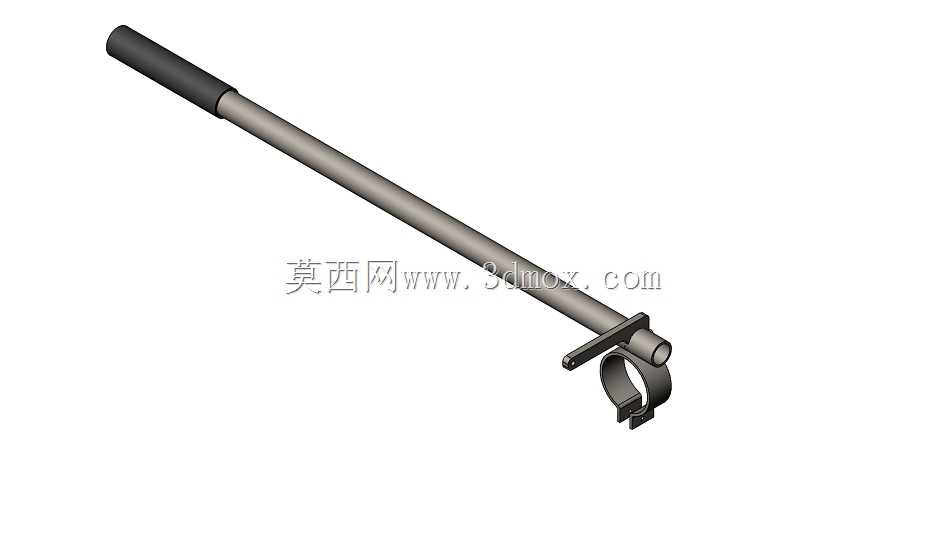

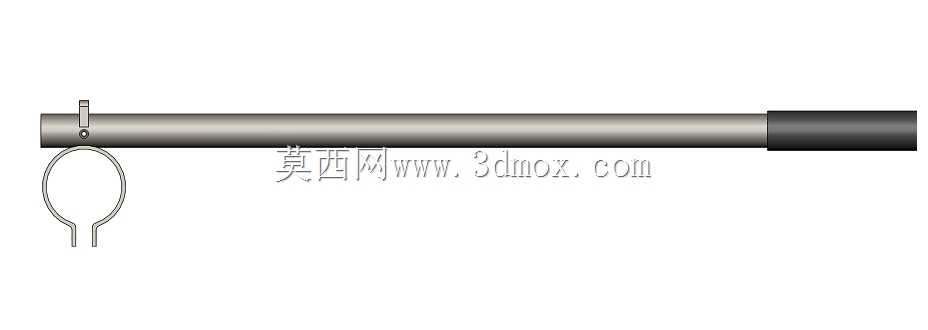

　　长时间握持操作也不会出现手指酸痛的问题。杆身采用薄壁空心圆管结构，外径控制在22mm，刚好匹配成年人手掌的握持围度，整体有效操作长度为480mm，可深入灌丛内部300mm以上的区域，无需操作人员探身进入蚊虫密集的区域，就能完成药剂喷洒作业。喷头端预留了多角度调节的转动间隙，可通过转动储液瓶的安装方向，实现向上、向下、水平三个方向的喷射角度切换，既可以向空气中喷洒悬浮药剂灭杀飞行成蚊，也可以向下对准积水区域喷洒灭幼药剂，从虫害繁殖的源头完成防控。整套装置的所有结构零件都预留了3D打印的工艺余量，壁厚统一设置为1.8mm，既满足FDM打印的最小壁厚要求，也能将整体重量控制在180g以内，长时间单手持握不会产生明显的负重感。

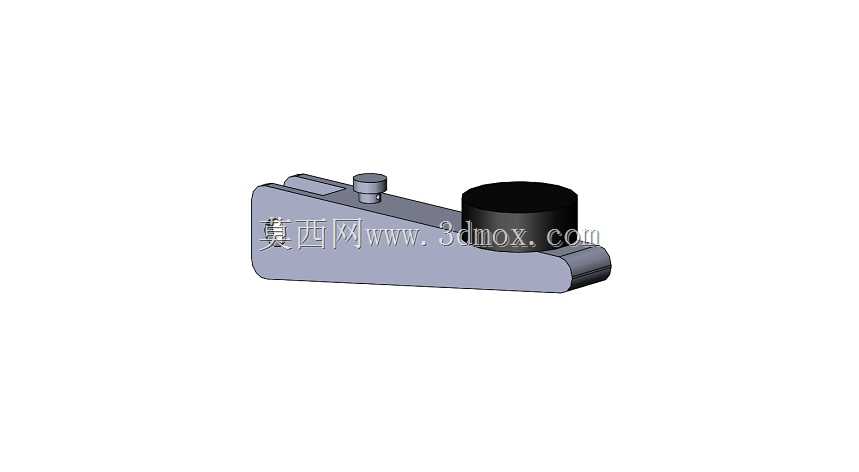

　　零件连接处全部采用卡扣加定位销的固定方式，没有使用胶粘或者焊接结构，日常维护时可以快速拆解，更换磨损的线芯或者堵塞的喷头，不需要额外的专用拆装工具。在安装边界的设计上，储液端的螺纹采用通用的PCO1881瓶口标准，和市面常见的500ml、1L装碳酸饮料瓶螺纹完全匹配，临时使用时可以直接取用废弃饮料瓶作为储液容器，不需要额外携带专用储液壶。触发手柄的握持角度设置为15度的后倾角，贴合自然握持时的手腕角度，连续捏合触发的操作力度控制在12N，和日常握笔的力度接近，即便是长时间作业也不会造成手腕劳损。杆身表面做了防滑的滚花纹理处理，在喷洒药剂导致杆身沾湿的情况下，也能保持足够的握持摩擦力，不会出现打滑脱手的问题。

　　线拉传动的走线槽在杆身内部做了圆弧过渡处理，没有直角弯折结构，钢索在传动过程中不会出现卡顿或者过度磨损的问题，整套触发机构的循环使用寿命可以达到12000次以上，完全满足日常消杀作业的使用强度要求。喷头端的导流结构做了雾化优化，喷出的药剂雾滴直径控制在80-120μm，既可以保证雾滴在空气中的悬浮时间，提升对飞行成蚊的灭杀效果，也不会因为雾滴过大造成药剂在植物表面大量流淌，减少药剂的无效浪费。针对户外作业的使用场景，整套结构没有设置易积水的凹槽死角，使用后只需要用清水冲洗管路，就可以避免残留药剂对结构的腐蚀，所有外露的金属零件都采用了不锈钢材质，在高湿度的户外环境下也不会出现锈蚀问题。
