冰箱内部塑料注射成型托架结构设计

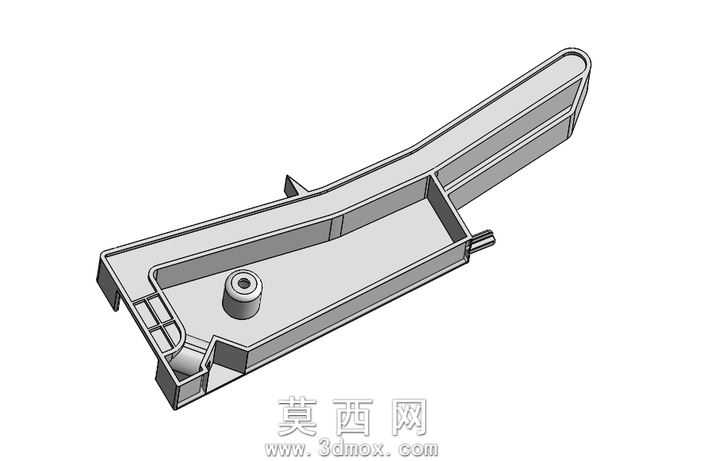

本模型为冰箱内部使用的塑料注射成型托架，采用三维参数化建模软件完成全结构设计，建模过程严格遵循注塑件设计规范与冰箱内部装配尺寸要求，完整还原了托架的所有结构细节。模型整体采用长条形悬臂式结构设计，主体为带加强筋的槽型壳体结构，在保证结构强度的同时最大化减轻零件重量，适配冰箱内部有限的安装空间。建模阶段首先绘制主体轮廓草图，通过拉伸命令生成基础壳体，针对托架的悬臂受力特性，在壳体侧壁与底面连接处设计了多道纵向加强筋，筋位厚度均匀过渡，避免注塑成型时出现缩痕、缺胶等缺陷；在托架的安装端设计了带沉孔的圆柱安装柱，用于通过螺丝将托架固定在冰箱内胆上，安装柱周边增设了三角加强筋连接主体侧壁，提升安装点位的抗扭、抗弯折能力，避免长期承重后安装柱断裂。托架的自由端做了圆弧收边处理，既避免尖锐边角划伤用户或冰箱内胆，也优化了塑料熔体在模具型腔内的流动路径，减少注塑时的应力集中。材质设计上选用冰箱配件常用的食品级ABS塑料，渲染时赋予模型半哑光的浅灰白色塑料质感，还原真实注塑件的表面肌理，结构边缘做了微小的圆角过渡处理，符合注塑模具的脱模要求，避免出现尖角应力开裂问题。整个模型的壁厚设计保持均匀，所有转角处均采用圆角过渡，筋位厚度控制在主体壁厚的0.6倍，既满足注塑成型的工艺要求，也保证了托架长期承载冰箱搁架及存放物品的结构强度，安装凸台的尺寸与位置严格匹配冰箱内胆的预装点位，确保实际生产后可直接完成装配，无需二次修模调整。
