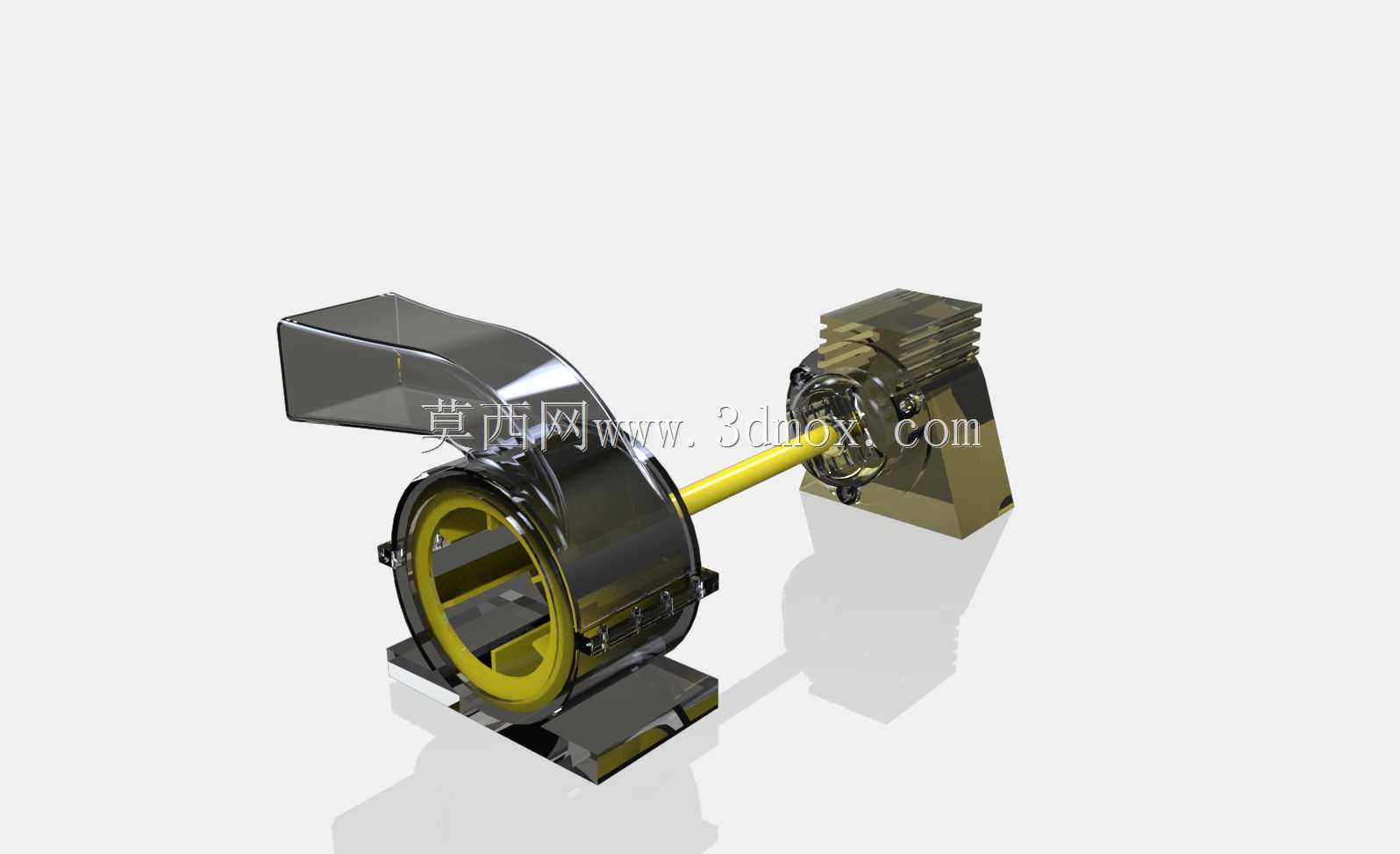

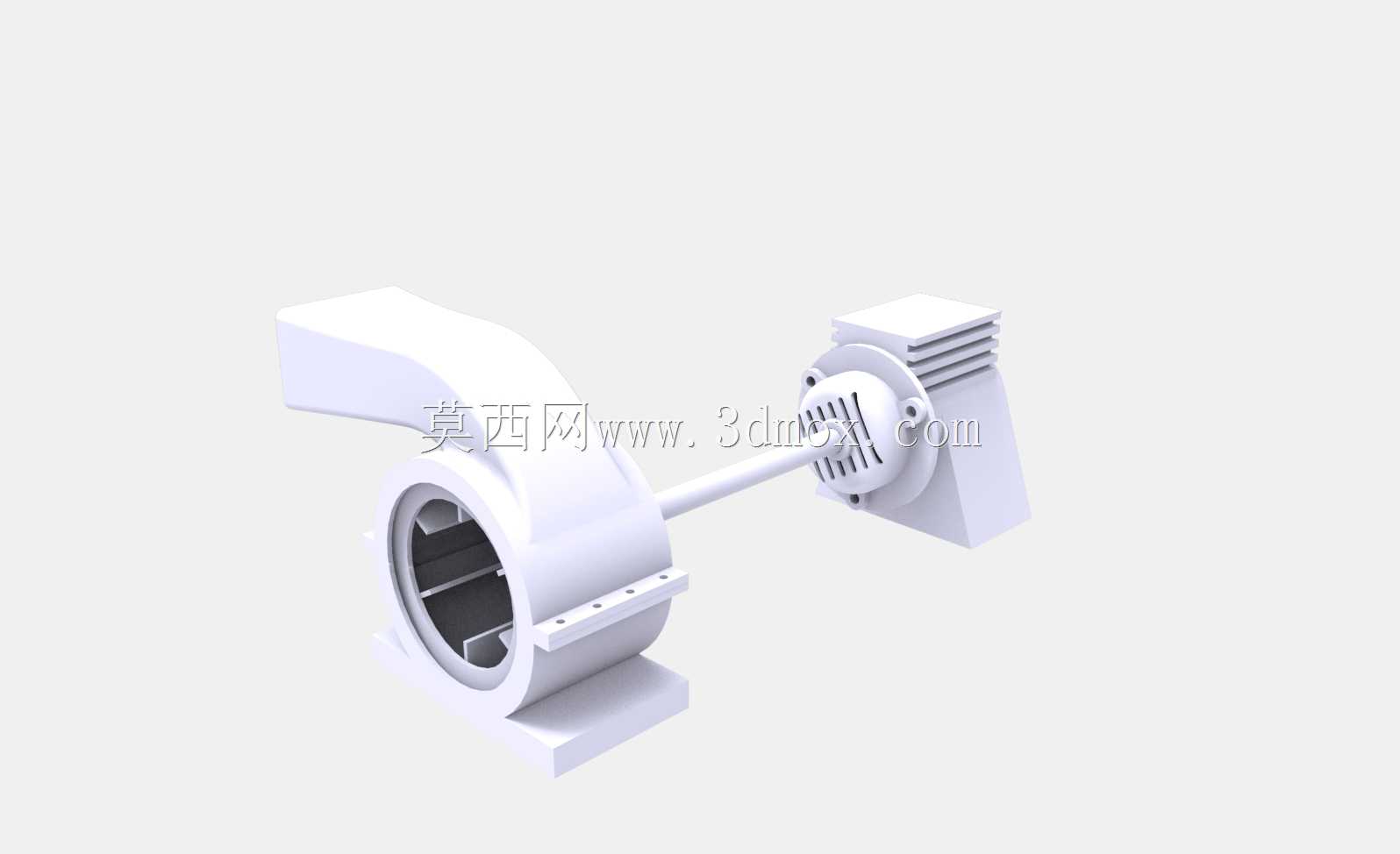

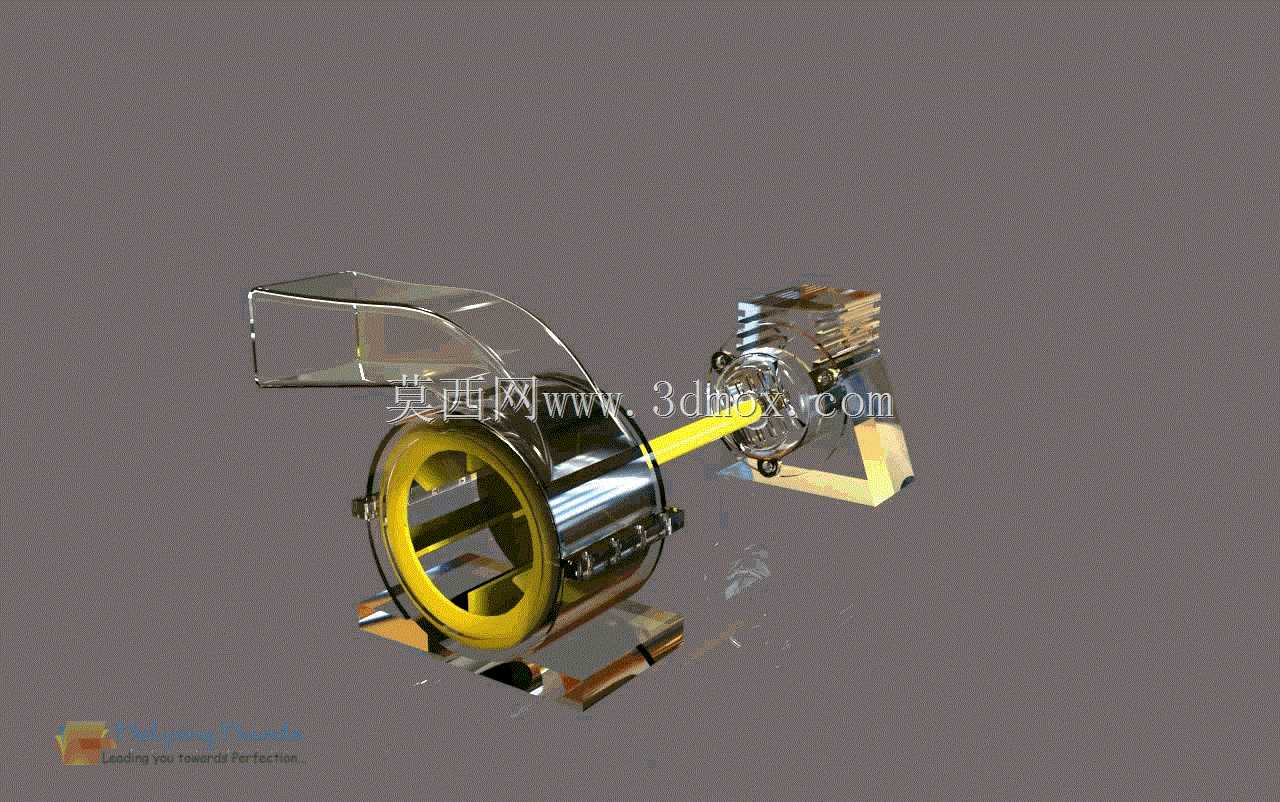

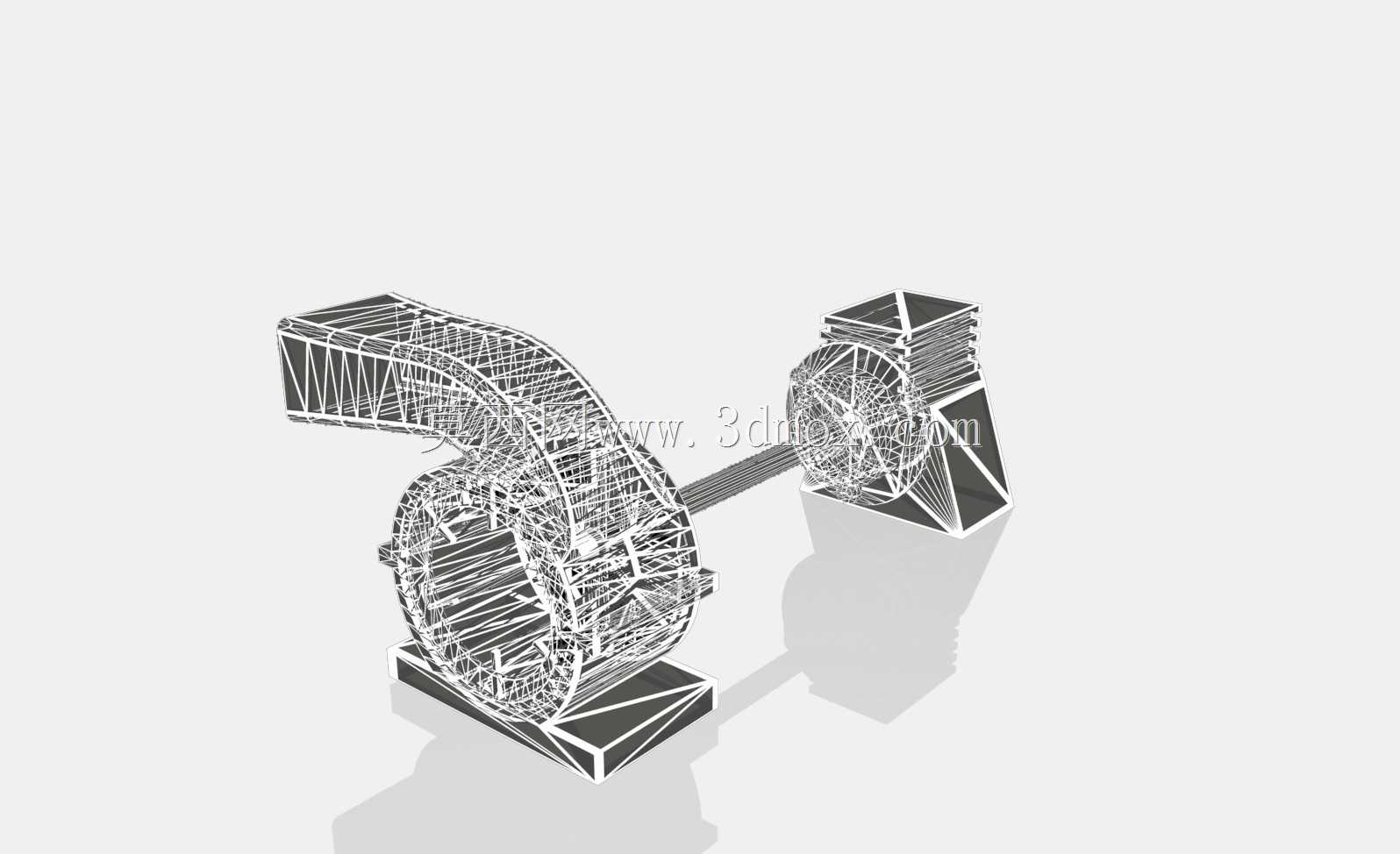

离心式鼓风机整机结构三维设计

　　这套鼓风机总成的结构设计，首先要匹配工业现场常见的送风、引风工况需求，不管是车间通风换气、生产工序的气力输送风源，还是小型除尘系统的负压引风单元，都能通过调整安装支架的固定点位适配不同的安装基面。从结构组成来看，核心的蜗壳流道采用渐开线曲面设计，建模过程中严格控制流道截面的扩张角度，避免气流在壳体内形成紊流损耗，叶轮部分采用后向式叶片构型，叶片与轮盘的衔接处做了圆弧过渡处理，既降低了高速转动时的应力集中，也能减少气流经过叶片时的摩擦阻力。传动端的轴系设计预留了标准的联轴器对接位，可直接匹配常规的异步电机输出轴，不需要额外定制转接构件，轴承位的尺寸公差按照基孔制配合要求设定，能保证装配后轴系的径向跳动控制在合理范围内，

　　避免运行过程中出现异常振动。安装边界方面，整机的底部支架预留了四个长圆形安装孔，可适配一定范围内的安装孔位偏差，不需要现场二次打孔调整，进风口的法兰尺寸匹配常规的通风管道接口标准，出风口的导向段做了平直延伸设计，方便对接不同角度的送风管道，减少现场安装的改造成本。设计过程中优先考虑了日常维护的便利性，蜗壳的侧端盖采用快拆式的螺栓固定结构，不需要完全拆卸整机就能清理叶轮上附着的粉尘杂物，轴承座的注油孔预留了足够的操作空间，日常加注润滑脂时不需要拆解周边的防护构件。从实际使用的角度出发，这套结构的动平衡配重区域预留了足够的调整空间，叶轮在完成加工后可直接在动平衡机上做配重修正，不需要额外焊接配重块影响流道的光滑度，

　　蜗壳的壁厚按照常规的钣金冲压工艺设定，既满足壳体的结构强度要求，也不会造成不必要的材料浪费。传动部分的轴封采用接触式密封结构，能避免输送含尘气流时粉尘进入轴承腔造成轴承磨损，同时也能防止轴承腔内的润滑脂泄漏污染输送介质。在不同的应用场景下，这套总成可以通过调整叶轮的转速匹配不同的风压风量需求，不需要改动蜗壳的主体结构，只需要更换对应功率的驱动电机就能覆盖更宽的工况范围，对于设备选型人员来说，不需要重新核算流道参数，就能快速完成不同工况下的设备配置调整。建模过程中所有的配合面都做了干涉检查，尤其是叶轮转动过程中与蜗壳内壁的间隙控制在均匀的合理区间，既不会因为间隙过大造成气流回流损失，也不会因为间隙过小出现运行过程中的擦碰故障，支架的受力结构做了加强筋设计，即使在高转速运行的工况下，也能保证整机的结构稳定性，降低运行噪音的传递。
