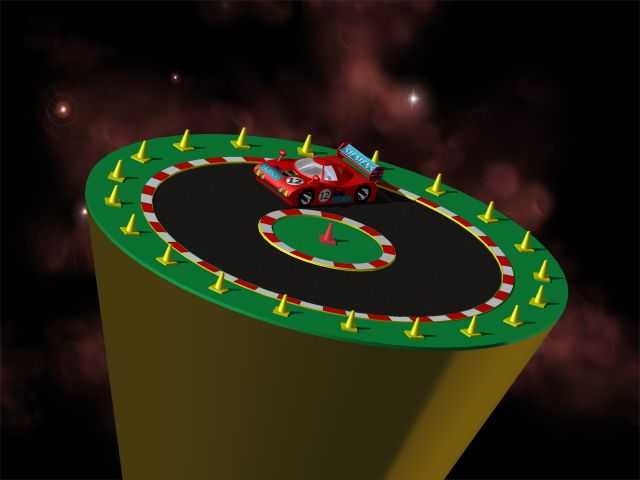

环形赛道竞速小车场景三维结构设计

　　这套三维结构方案围绕环形竞速场景搭建，核心覆盖环形赛道主体、竞速小车、赛道防护与标识三个核心模块，可直接用于科教演示道具开发、游乐设备结构验证、交通场景仿真教学等多个实际场景。从实际落地的安装边界来看，整个环形赛道采用下窄上宽的台座式支撑结构，底部支撑段直径控制在1.2米左右，上部赛道平面直径为1.8米，整体台座高度0.7米，安装时仅需保证底部支撑面水平度误差不超过2mm/m即可，无需额外预埋固定结构，适配室内展馆、科教教室、商用游乐区等多种平整地面的部署需求。赛道主体的功能设计上，上部行驶面采用分层结构，最外侧为150mm宽的绿色缓冲区，缓冲区边缘等距布置32个高度80mm的锥形路障，路障采用圆角过渡结构，

　　避免尖锐棱角带来的磕碰风险；缓冲区内侧为100mm宽的红白相间警示带，警示带与中间黑色行驶面齐平，行驶面宽度为400mm，足够容纳单台1:18比例的竞速小车完成环形巡航动作；赛道中心设置直径400mm的中心环岛，环岛边缘同样布置红白警示标识，中心位置设置100mm高的锥形标识桩，用于校准小车行驶的环形轨迹参考。竞速小车的结构设计完全适配赛道行驶需求，整车长度220mm、宽度95mm、高度65mm，轮距80mm，轴距130mm，最小转弯半径控制在350mm，刚好匹配环形赛道的行驶曲率，不会出现行驶过程中剐蹭路障或冲出赛道的问题；车身采用低趴流线造型，尾部设置高度40mm的固定式尾翼，用于提升高速环形行驶时的下压力，

　　车轮采用橡胶包覆结构，与黑色行驶面的摩擦系数控制在0.6-0.8区间，保证行驶过程中不打滑，同时不会对赛道表面造成磨损。设计思路上，整个场景优先考虑结构的易加工与易装配特性，赛道台座采用薄壁壳体结构，壁厚均匀控制在4mm，所有转角位置均设置R3-R5的圆角过渡，既可以降低注塑或3D打印过程中的应力集中问题，也能避免装配和使用过程中的应力开裂；赛道上的路障、警示带、中心标识桩均采用模块化设计，每个路障底部设置定位卡扣，与赛道缓冲区的定位孔过盈配合，单个路障损坏后可单独更换，无需整体更换赛道面板，大幅降低后期维护成本。从实际用途来看，这套结构既可以作为高校机械专业运动仿真课程的教学案例，用于演示圆周运动的轨迹控制、摩擦系数匹配、

　　离心力补偿等知识点；也可以直接作为商用游乐设备的原型结构，配套电控模块后可实现小车自动巡航、竞速计时等互动功能；还可以作为交通场景科普展品，用于展馆内展示环形道路的通行规则、赛道防护设施的作用原理。在结构细节处理上，赛道行驶面的平面度公差控制在0.5mm以内，避免小车行驶过程中出现颠簸跳动；所有外露的边缘均做倒钝处理，无毛刺锐边；台座内部预留了100mm×100mm的电控安装仓，可根据需求加装电池、控制板、传感器等元件，无需额外对结构进行二次改造；小车的车身壳体与底盘采用卡扣连接，无需螺丝固定，方便后期拆解维护或更换内部动力组件。针对不同的应用场景，这套结构还预留了足够的调整空间，比如用于低龄儿童游乐场景时，可将路障高度降低至50mm，进一步提升使用安全性；用于专业竞速演示场景时，可将行驶面宽度拓宽至500mm，支持两台小车同时完成环形竞速动作；用于科教仿真场景时，可在赛道下方加装压力传感器，实时采集小车行驶过程中的轮压变化数据，配套软件完成运动力学分析。整个场景的结构比例协调，所有部件的尺寸匹配经过反复校验，不存在运动干涉问题，装配关系清晰，各模块的定位基准统一，无论是用于3D打印快速成型，还是用于开模批量生产，都不需要对核心结构做大幅调整，可直接进入生产准备环节。
