带轮滑结构的休闲运动鞋爆炸展示设计

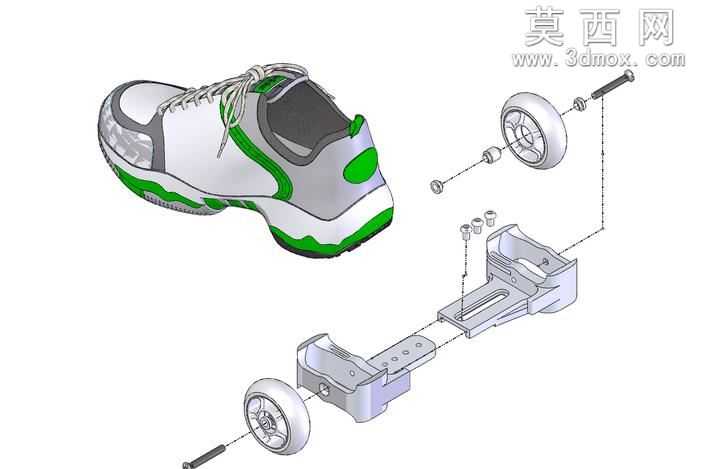

本作品采用SolidWorks进行全参数化三维建模，完整呈现了可滑行休闲运动鞋的整体结构与装配逻辑，通过爆炸视图的展示形式清晰拆解了鞋体、轮组、连接支架、紧固轴件等全部组成部件，直观展现各零件的装配位置与配合关系。建模过程中首先完成运动鞋鞋体的曲面构建，精准还原运动鞋的鞋身轮廓、鞋舌、鞋带、鞋底纹路以及装饰色块的造型特征，对鞋身的曲面过渡进行了顺滑处理，还原日常休闲运动鞋的外观质感，同时预留了底部轮组支架的安装定位结构。轮组部分按照真实滑行轮的结构进行建模，包含轮圈、轮轴、轴承安装位的细节结构，保证轮组转动的结构合理性；连接支架采用轻量化的镂空结构设计，既保证与鞋底连接的结构强度，又兼顾整体装备的重量控制，支架上的安装孔位、定位槽均按照装配公差要求进行参数化绘制，确保各零件可完成虚拟装配。紧固类零件如穿轴、锁紧螺栓、轴套等均按照标准件参数建模，还原真实的紧固配合逻辑。渲染阶段对不同部件赋予对应材质，鞋身部分分别赋予网布、合成革、橡胶大底的材质属性，还原运动鞋不同部位的质感差异，轮组部分赋予硬质耐磨塑料与金属轴的材质，支架部分赋予轻质金属材质，通过材质区分清晰呈现各部件的功能属性。设计思路上兼顾日常穿着与街头滑行的双重需求，将轮滑结构与日常运动鞋造型结合，爆炸视图的呈现方式能够让观看者快速理解该滑行鞋的结构组成与装配逻辑，为同类可穿戴滑行装备的结构设计提供清晰的三维参考，建模过程中所有零件均保留完整参数，可根据实际使用需求调整鞋体尺寸、轮组直径、支架长度等参数，适配不同脚型与滑行场景的使用需求。
