飞机机身框架组合结构三维设计

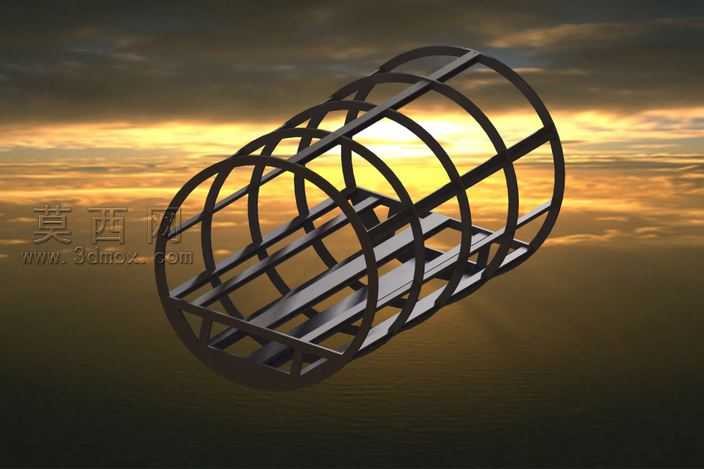

本作品为飞机机身段的骨架结构三维建模成果，建模阶段围绕机身筒段的承力逻辑展开设计，首先确定机身截面的基准环形框轮廓，按照等间距排布的原则布置多道环形隔框，每道隔框采用闭合环形结构，作为机身径向的主要承力构件，承担机身舱内增压载荷、气动载荷带来的径向作用力，保证机身截面的形状精度。在纵向构件布置上，沿机身轴向铺设多根纵向长桁，长桁与每道环形隔框做相交贴合处理，模拟真实机身结构中长桁与隔框的连接关系，纵向长桁主要承担机身弯曲产生的轴向拉压载荷，将分散的气动载荷传递至环形隔框，再由隔框传递至机身对接接头位置。模型底部设计有平整的承力地板框架，地板横梁与两侧的环形隔框下部做刚性连接，地板纵梁沿轴向贯通布置，形成机身下部的货舱或座舱安装基准平面，可用于后续安装机载设备、座椅或货舱固定结构。建模过程中对所有构件的相交位置做了布尔合并处理，避免出现结构干涉问题，所有杆件的截面尺寸参考通用轻型飞机的机身构件比例设置，保证结构比例协调合理。渲染阶段采用深色金属材质模拟航空铝合金构件的质感，调整材质的粗糙度参数还原航空结构件哑光阳极氧化的表面效果，背景选用黄昏天空环境光，通过侧逆光照射突出框架结构的空间层次感，清晰展现每道隔框与长桁的连接关系、空间排布逻辑。整个结构未做蒙皮设计，完整呈现机身内部的骨架传力路径，可用于航空结构教学演示、机身结构原理展示，也可作为后续详细结构设计的基础骨架模型，帮助设计人员理解机身结构中隔框、长桁、地板结构的配合关系，掌握筒状机身的承力设计思路。
