制药洁净室用IPK Gate R6密封闸阀结构

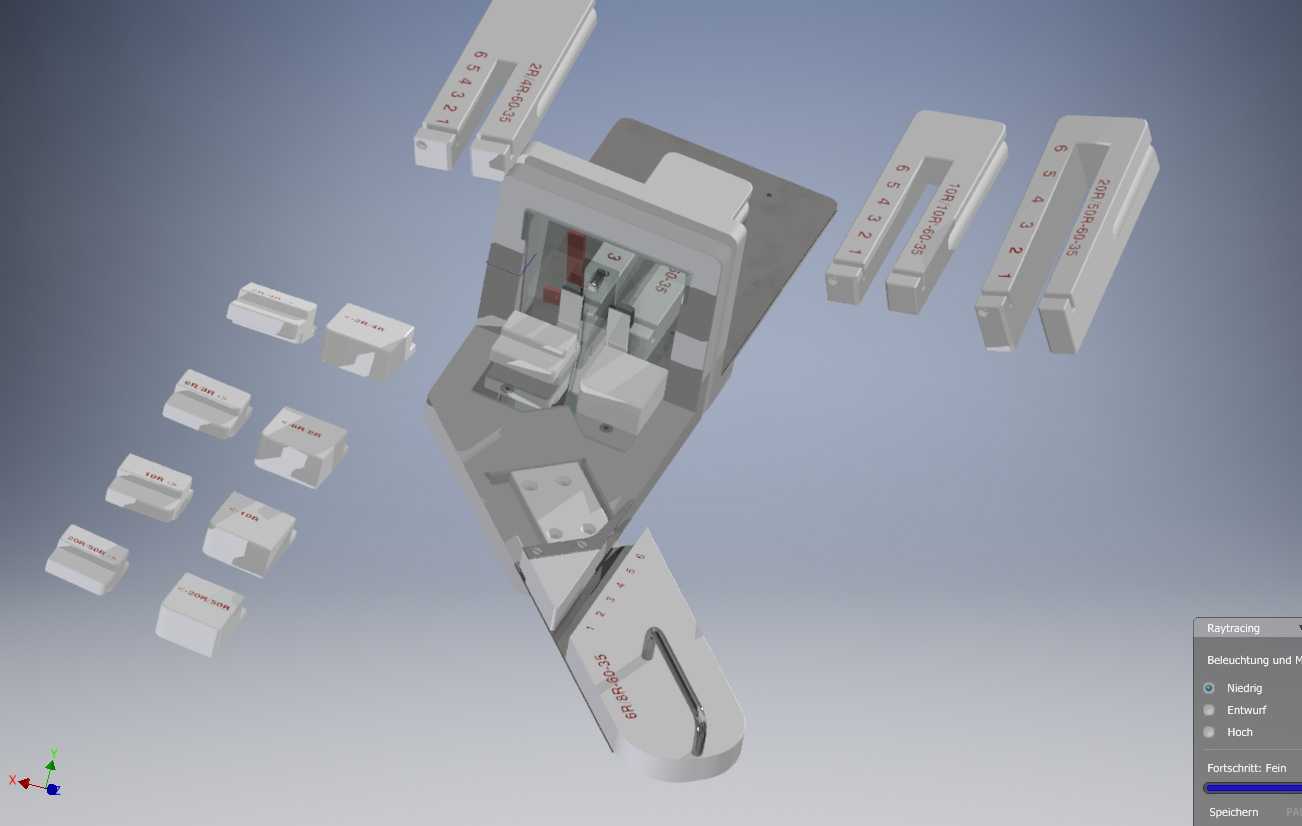

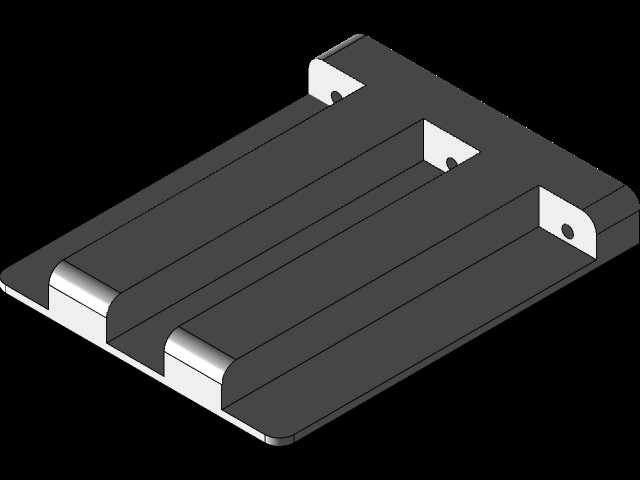

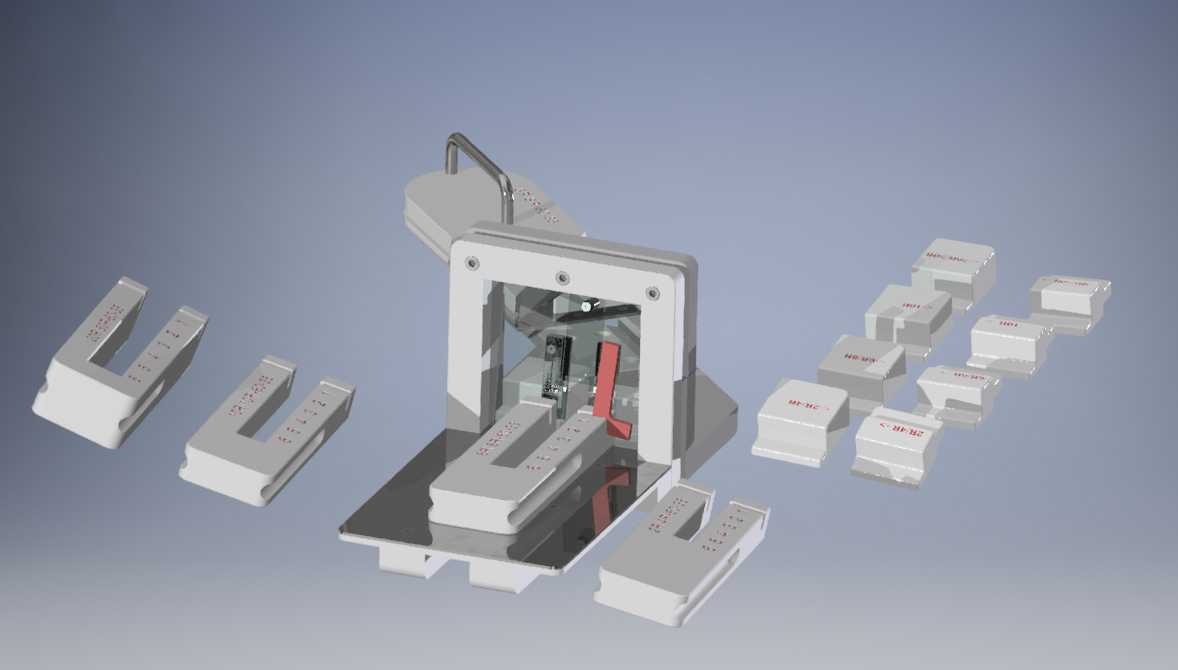

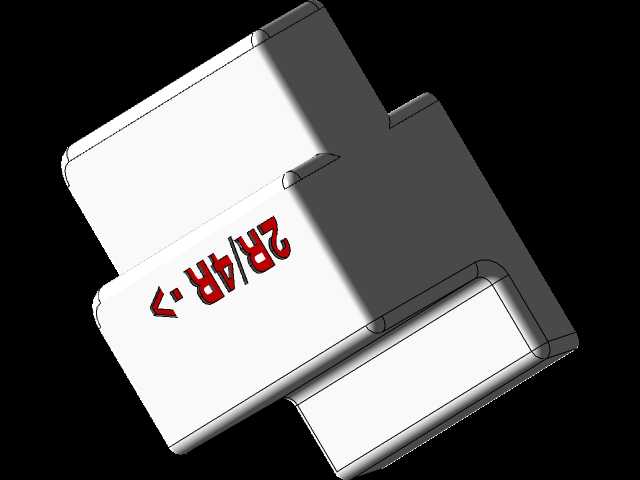

　　这套结构针对制药洁净生产场景的管路隔断需求设计，核心应用在洁净室内部工艺流体、纯化水、无菌介质输送管路的通断控制环节，适配洁净区B级以上环境的卫生级要求，所有与介质接触的表面均做镜面抛光处理，避免物料残留滋生微生物，满足GMP规范中对洁净管路设备的表面粗糙度、无清洁死角的硬性要求。从结构拆分状态能看到，整套闸阀采用模块化快装设计，主体框架采用一体式铣削成型的不锈钢基座，没有多余的拼接焊缝，减少了洁净区日常清洁消毒的作业盲区，基座上预留的安装孔位适配洁净区常用的卫生级卡箍连接标准，不需要额外焊接转接件就能直接对接现有洁净管路，安装边界控制在管路轴向220mm、径向160mm的空间范围内，不会占用洁净室宝贵的操作空间，

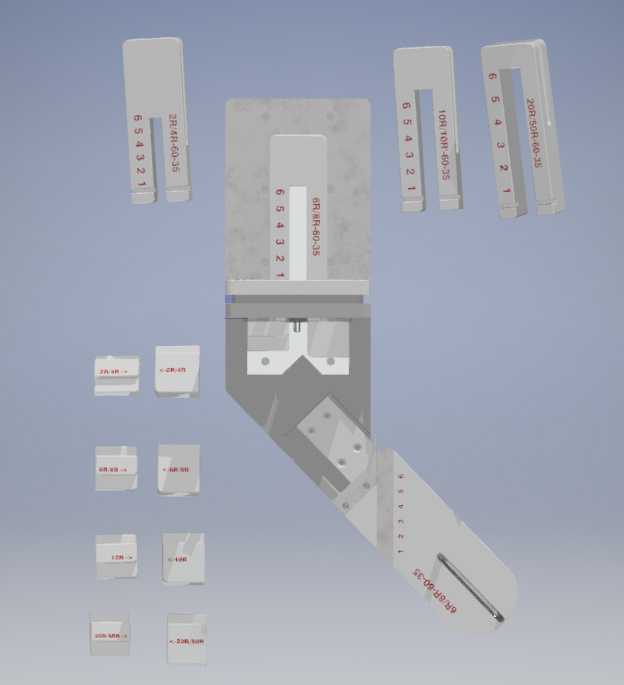

　　也不会干扰周边管路的排布走向。阀芯部分采用带自补偿的密封结构，红色的密封压件采用符合制药级要求的氟橡胶材质，耐消毒蒸汽、过氧化氢等常用洁净区消杀介质的腐蚀，长期频繁启闭也不会出现密封面磨损泄漏的问题，阀芯的导向结构集成在主体框架内部，没有外露的滑动部件，避免润滑脂泄漏污染洁净环境，同时也防止洁净区的浮尘附着在滑动副上造成卡滞。配套的多组适配模块可以根据不同的管路通径、介质类型快速更换，不需要拆卸整个阀体就能完成密封件更换、通径适配的维护作业，大幅降低洁净区设备维护的停机时间，维护过程中不会产生多余的碎屑、污染物，符合洁净区作业的污染防控要求。顶部的操作手柄采用圆弧过渡的无棱角设计，表面做哑光处理，

　　不会积尘也方便操作人员佩戴洁净手套操作，手柄的操作力矩经过优化，单手就能完成启闭动作，操作行程上设置有明确的档位标识，能直观判断阀门的通断状态，避免误操作引发的工艺风险。整套结构的设计思路完全围绕洁净室场景的特殊需求展开，摒弃了普通工业闸阀的外露螺栓、拼接结构、开放式滑动副等不符合洁净要求的设计，所有棱角都做R3以上的圆角处理，所有连接缝隙都采用密封胶条填充，做到外表面无卫生死角，可直接配合洁净区的日常擦拭、熏蒸消毒作业，不需要额外做防护包裹。在实际产线应用中，这类闸阀通常布置在洁净室的工艺介质分配站、设备进料口、无菌输送管路的隔断节点，需要配合整个洁净管路系统做钝化、消毒处理，因此结构上所有的密封槽都采用圆弧过渡设计，

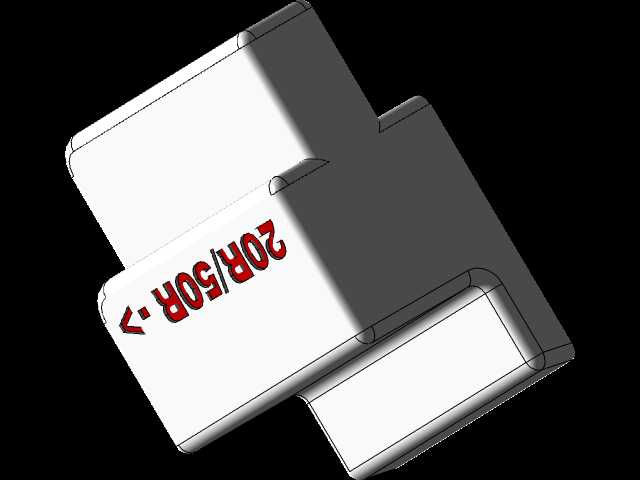

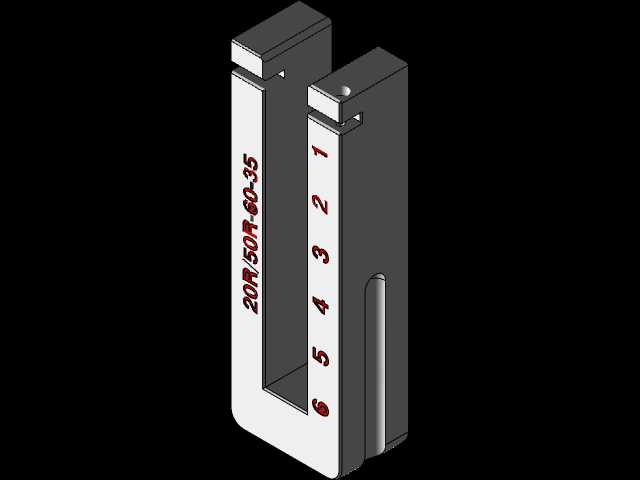

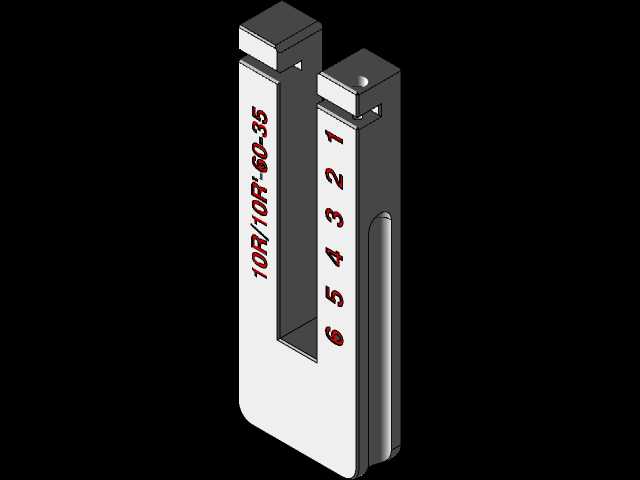

　　没有直角缝隙，避免消毒介质残留。从建模细节上能看到，每个部件的配合公差都按照卫生级设备的要求控制，快装接口的配合间隙控制在0.1mm以内，防止介质渗入缝隙造成变质污染，阀芯的密封面采用平面贴合设计，比锥面密封更不容易残留物料，清洁时更容易冲净残留介质。基座底部的支撑结构采用一体化的支脚设计，可以直接固定在洁净室的彩钢板墙面或者专用管路支架上，不需要额外制作安装转接板，支脚的固定孔采用沉头设计，安装后螺栓头完全沉入孔内，外表面保持平整，减少积尘点。配套的不同规格阀芯适配块，可以覆盖DN15到DN50的常用洁净管路通径，同一套阀体主体可以适配多种通径需求，减少洁净区的备件储备种类，降低运维成本。操作手柄的限位结构采用内置式的弹性定位珠，没有外露的限位销，避免长期使用后限位部件松动脱落掉入洁净区造成异物污染风险，定位的档位手感清晰，操作人员不需要观察标识就能通过手感判断阀门是否完全启闭。
