ERC#6.5款多辐式路虎车轮结构设计

　　在乘用车辆行走系统的部件开发中，车轮作为连接轮胎与车桥的核心承载构件，其结构合理性直接决定整车行驶的平顺性、转向响应精度以及复杂路况下的结构可靠性，本次针对适配路虎车型的ERC#6.5规格车轮开展结构设计，首先需要明确其实际应用场景覆盖城市铺装路面巡航、非铺装路面越野通行以及轻度竞技类行驶工况，需要同时兼顾静态承载能力、动态旋转动平衡表现以及制动系统的散热适配需求。

　　从实际用途来看，该车轮需要承担整车整备质量与满载载荷的传递，在车辆加速、制动过程中传递扭矩，在转向过程中承受侧向力冲击，同时需要为轮胎提供可靠的安装支撑边界，为制动卡钳、轮毂轴承单元预留足够的安装避让空间。设计过程中首先确定轮辋部分的尺寸边界，轮辋宽度匹配对应规格的越野轮胎胎圈宽度，轮辋直径适配17-19英寸区间的轮胎安装需求，轮辋的胎圈座角度、凸缘高度严格遵循乘用车轮辋的通用尺寸规范，确保轮胎安装后胎圈与轮辋的贴合密封性，避免高速行驶过程中出现轮胎脱圈、慢漏气等问题。

　　轮毂辐条的设计采用了五组独立支撑臂的结构形式，这种结构并非单纯追求视觉效果，从力学传递路径来看，五组辐条均匀分布在轮辋与中心安装盘之间，能够将轮辋受到的地面冲击载荷均匀分散到中心安装面，相比多辐条的密辐设计，五臂结构的单根辐条截面尺寸更大，抗弯曲、抗扭转的截面模量更高，在越野工况下承受石块冲击、路面坑洼冲击时的结构冗余量更充足；同时辐条之间的镂空区域面积更大，能够在车辆连续制动过程中为制动盘、制动卡钳提供更顺畅的空气流通通道，带走制动摩擦产生的热量，避免长下坡工况下制动系统出现热衰减。

　　中心安装区域的设计严格匹配路虎车型的轮毂轴承安装孔位分布，PCD节圆直径、中心孔直径、螺栓孔的沉头深度都按照对应车型的原厂安装边界做了适配，确保车轮安装后与车桥轴线的同轴度误差控制在允许范围内，避免高速行驶时出现车轮抖动、方向盘震颤的问题。辐条与轮辋的连接位置做了圆弧过渡处理，避免直角连接带来的应力集中问题，在有限元校核过程中，该过渡区域是应力集中的高发位置，通过调整过渡圆角的半径、优化辐条与轮辋连接段的壁厚，能够将该区域的峰值应力控制在材料许用应力范围内，满足循环载荷下的疲劳寿命要求。

　　轮辋的内壁设计考虑了轮胎胎压监测模块的安装空间，预留了对应的传感器安装支座位置，同时轮辋的气门嘴孔位置做了加厚处理，避免气门嘴安装位置出现应力开裂。针对越野场景下可能出现的轮胎脱圈风险，轮辋的凸缘部分做了加高处理，同时优化了凸缘的轮廓形状，在低胎压越野行驶时，轮胎胎侧发生大变形的情况下，胎圈依然能够卡在轮辋凸缘内侧，保障轮胎与轮辋的连接可靠性。

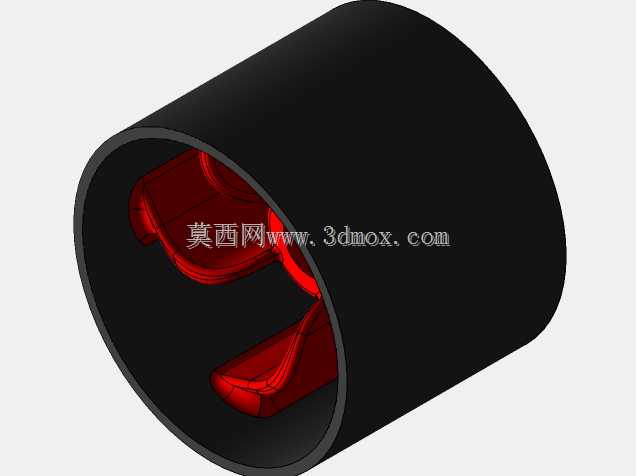

　　从建模逻辑来看，整个车轮的建模首先通过旋转特征生成轮辋的基础筒体，之后通过草图绘制单根辐条的截面轮廓，沿辐条的受力路径做扫掠生成单根辐条实体，通过圆周阵列生成五组辐条结构，之后对所有连接位置做圆角过渡处理，最后切除出螺栓孔、气门嘴孔等安装特征，整个建模过程保留了所有特征的参数化关联，后续如果需要调整辐条厚度、轮辋宽度、PCD参数，只需要修改对应草图的尺寸参数即可快速完成结构迭代，不需要重新构建基础特征。

　　在实际装车适配层面，该车轮的偏距设置兼顾了轮距调整与轮拱避让需求，安装后轮胎外侧与轮拱外沿基本齐平，既不会因为偏距过小导致轮胎突出轮拱造成甩泥问题，也不会因为偏距过大导致轮胎内侧与悬架摆臂、减震器发生运动干涉。转向过程中，车轮在最大转角位置时，辐条与制动卡钳、转向节之间保留了足够的安全间隙，即使在低温环境下加装防滑链，也不会出现部件之间的剐蹭问题。

　　针对表面处理的结构预留，辐条的外表面设计了均匀的壁厚，能够满足后续喷涂、电镀等表面处理工艺的挂装需求，不会出现壁厚突变导致的涂层堆积、镀层不均匀问题。轮辋与轮胎接触的胎圈座位置做了表面粗糙度的控制要求，建模时就明确了该区域的加工余量，确保后续机加工后该区域的表面平整度满足密封要求，避免微观凹凸导致的轮胎慢漏气问题。
