推挽式喇叭形盘状传动构件结构设计

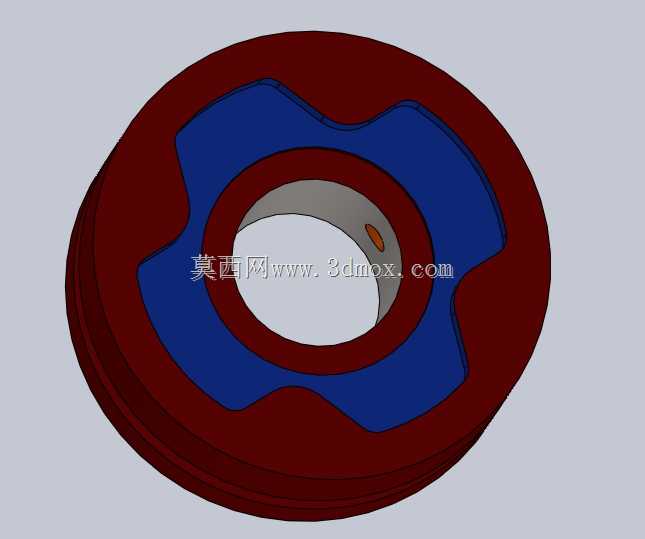

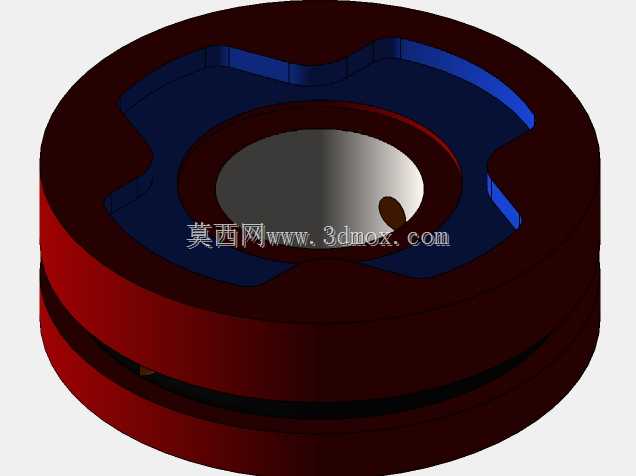

　　该盘状构件的异形内型腔采用三段式平滑过渡曲线设计，相邻波峰波谷的曲率差控制在合理区间，避免工作过程中出现应力集中导致的疲劳开裂，内圈安装位预留了定位销孔，可与配套的轴类零件实现周向固定，防止运转过程中出现相对滑移。外圈采用等厚环形结构，外圆面预留了磨削加工余量，可根据实际装配需求进行精加工，保证与相邻配合件的同轴度要求。从实际应用场景来看，这类构件常被用于小型动力传递机构中，依靠内型腔的特殊轮廓与配套摆块配合，将旋转运动转化为周期性的推挽往复动作，在小型流体输送装置、精密进给机构中都能见到类似的结构逻辑。设计过程中优先考虑了运动过程中的受力均匀性，内型腔的每个曲面段都经过运动学仿真验证，确保配套摆块在沿型腔轮廓运动时不会出现卡滞、

　　冲击过大的问题，推挽行程的误差控制在极小范围内，满足精密传动的使用需求。安装边界方面，构件的轴向厚度与外圈直径的比例经过多轮优化，既保证了整体结构的刚性，又尽可能控制了整体重量，适配安装空间紧凑的小型设备场景，内圈安装孔的直径公差按照过渡配合要求设计，可直接与标准直径的传动轴装配，无需额外加工适配衬套。构件的不同区域采用差异化的厚度设计，内圈与型腔受力较大的区域适当增加壁厚，外圈非受力区域在保证刚性的前提下适当减薄，兼顾结构强度与轻量化需求。在实际装配场景中，该构件可直接嵌入配套的壳体内腔，外圈与壳体内孔采用间隙配合，预留合适的运转间隙，避免运转过程中出现摩擦发热的问题，端面与壳体挡边之间预留轴向窜动间隙，

　　补偿工作过程中的热胀冷缩量。从功能特性来看，该构件作为推挽动作的核心驱动件，相比传统的凸轮推挽结构，具备结构更紧凑、传动更平稳、噪音更低的优势，异形型腔的轮廓曲线经过优化，推挽动作的速度变化更平缓，不会出现刚性冲击，适合在中低速、中等载荷的工作场景下长期使用。设计时还考虑了加工工艺性，型腔曲面的曲率均满足常规铣削加工的要求，无需特殊定制刀具即可完成加工，降低了零件的制造成本，端面的所有孔位均采用垂直于端面的设计，便于一次装夹完成全部孔加工工序，减少装夹误差对装配精度的影响。
